СКШС-01 — сетевой контроллер 4 шлейфов сигнализации (охранных и пожарных)

Универсальный контроллер на 4 шлейфа сигнализации: тип шлейфа (охранный или пожарный, с ручными/автоматическими извещателями разных серий) задаётся с БЦП «Р-08».

Сетевой контроллер шлейфов сигнализации СКШС-01

Модели семейства

СКШС-01Базовое исполнение для ИСБ «Индигирка» на БЦП «Р-08»/«Р-060».

Число ШС	4, тип каждого ШС (охранный/пожарный) задаётся с БЦП
Питание	10…28 В для ШС с охранными извещателями (тип 1,2,7), 20…28 В для ШС с пожарными извещателями (тип 3,4,5,6,8)
Ток потребления	не более 112 мА в режиме «Пожар» по всем 4 ШС, не более 40 мА в дежурном режиме
Поддерживаемые извещатели	автоматические и ручные ИП с НЗ/НР контактами; активные ИП212-3С/4С/5М, ИП101-1А, ИП105, ИПР, ИПР-3С, System Sensor ECO1000, ИПР WR2001, 6424; охранные ИО с НЗ контактами и активные типа «Окно», «Окно-2», «Окно-5»
Сопротивление ШС	проводов не более 150 Ом, изоляция не менее 50 кОм
Связь с БЦП	RS-485, длина линии до 1200 м (с БРЛ-03 — больше), скорость 9600/19200 бит/с
Защита/температура	IP20/IP65, -10…+50 °C (IP65 — до -40…+50 °C, модификация «К» — до -50…+50 °C)
Габариты/масса	165×110×32 мм / 191×143×55 мм, 0,27…0,35 кг

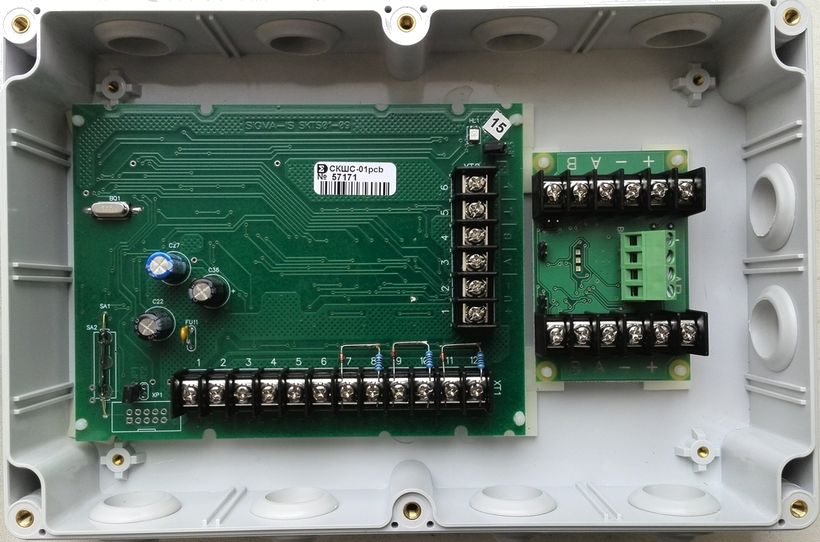

СКШС-01 исп. ПВариант для прибора приёмно-контрольного пожарного и управления ППКПиУ «Р-08» (без явного упоминания охранной функции в назначении документа).

Как это работает и подключается

Является сетевым устройством, подключается к БЦП по RS-485; если СКШС последнее устройство в линии — устанавливается перемычка J3 согласующего резистора (120 Ом).
Задание режима работы (тип извещателей) и сброс сработавшего извещателя производится с БЦП.
Контролирует неисправность ШС с автоматическим выявлением обрыва или короткого замыкания и напряжение питания.

Монтаж

В качестве блока питания: ИБП-1200 — только для охранных ШС; ИБП-2400 — для охранных и пожарных ШС.
По требованию заказчика выпускаются модификации с индексом «К» (расширенный температурный диапазон) и «Т» (усиленная защита от механических факторов) в корпусе IP65.

Примеры

Смешанные шлейфы на одном контроллере

Один СКШС-01 обслуживает до 4 ШС, каждый из которых можно независимо настроить как охранный или пожарный — тип задаётся с БЦП.

Частые вопросы

Можно ли на одном СКШС-01 совместить охранные и пожарные шлейфы?

Да, тип каждого из 4 ШС задаётся независимо с БЦП.

Нюансы и грабли

Питание ШС различается по типу извещателей: 10…28 В для охранных, но 20…28 В для пожарных — при смешанной конфигурации ориентироваться на более узкий диапазон.
ИБП-1200 годится только для охранных ШС — для пожарных нужен именно ИБП-2400.

Документация

Сигма-ИС — СКШС-01, сетевой контроллер шлейфов сигнализации, РЭ НЛВТ.425641.104РЭ, ред. 14
Сигма-ИС — СКШС-01 исп. П, сетевой контроллер шлейфов сигнализации, РЭ НЛВТ.425641.104-03РЭ, ред. 2
