СКШС-02 — сетевой контроллер восьми шлейфов сигнализации

Принимает сигналы тревоги от охранных извещателей с нормально-замкнутыми контактами на 8 обычных (безадресных) шлейфах и передаёт состояние в БЦП «Р-08» по RS-485.

Сетевой контроллер шлейфов сигнализации СКШС-02

Модели семейства

СКШС-02 IP20Пластиковый корпус для отапливаемых помещений.

Питание	постоянный ток 10…28 В
Ток потребления	не более 35 мА (включая дежурный режим и «Тревога» по всем 8 ШС)
Число ШС	8; сопротивление ШС с выносным резистором 600…800 Ом (норма), КЗ — менее 510 Ом, тревога — не менее 1000 Ом
Сопротивление проводов ШС	не более 150 Ом, изоляция не менее 20 кОм
Связь с БЦП	RS-485, длина линии до 1200 м (с БРЛ-03 — больше), скорость 9600/19200 бит/с
Реакция на тревогу	сигнал «Тревога» в БЦП не менее чем через 70 мс после нарушения сопротивления ШС; сообщение в БЦП передаётся не более чем за 10 с
Контроль питания	сигнал «Неисправность» при снижении питания менее 9 В
Температура/влажность	-10…+50 °C, влажность 0…90 %
Габариты/масса	165×110×32 мм, 0,27 кг

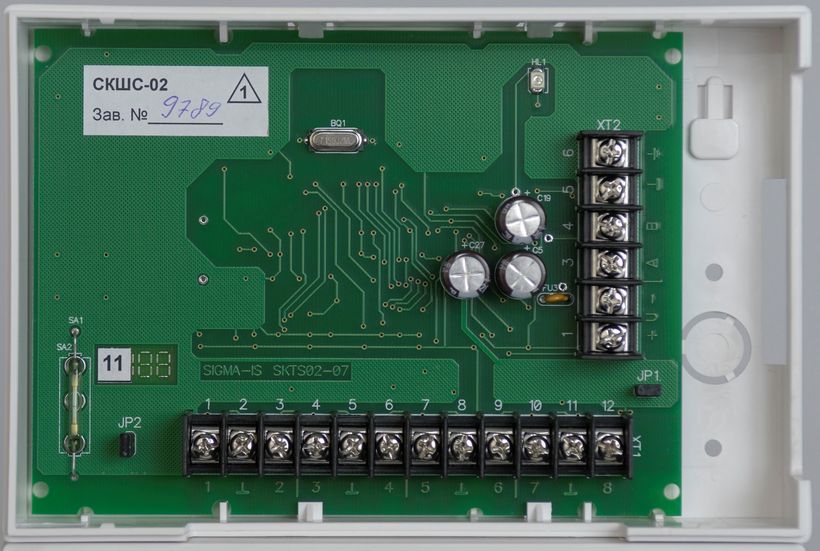

СКШС-02 IP65Герметичный корпус.

Температура/влажность	-40…+50 °C, влажность 0…(95±3) %
Габариты	191×143×55 мм

Как это работает и подключается

Работает с БЦП приборов «Р-08», «Р-060» в составе ИСБ «Индигирка».
Контролирует неисправность ШС с автоматическим выявлением короткого замыкания и состояние напряжения питания.

Монтаж

В качестве блока питания рекомендуется ИБП-1200/2400 или источник с не худшими характеристиками.
По требованию заказчика выпускаются модификации с индексом «К» (расширенный температурный диапазон -50…+50 °C) и «Т» (усиленная защита от механических факторов) в корпусе IP65.

Примеры

8 обычных охранных шлейфов

К СКШС-02 подключаются извещатели типа «Фотон» с нормально-замкнутыми контактами на 8 шлейфах с выносным резистором.

Частые вопросы

Сколько шлейфов сигнализации у одного СКШС-02?

8 обычных (безадресных) шлейфов с извещателями на нормально-замкнутых контактах.

Нюансы и грабли

Для увеличения длины линии связи с БЦП (более 1200 м) нужен блок ретранслятора БРЛ-03, а не более длинный кабель.
В таблице температур и влажности РЭ строки промаркированы как «для СКШС-01», хотя документ описывает СКШС-02 — вероятно, опечатка производителя; значения применены как есть.

Документация

Сигма-ИС — СКШС-02, сетевой контроллер шлейфов сигнализации, РЭ НЛВТ.425641.105 РЭ (САКИ.425641.105РЭ), ред. 8
