СКШС-03-4 — сетевой контроллер четырёх шлейфов сигнализации

Принимает сигналы с 4 обычных (безадресных) шлейфов сигнализации, определяет «Замкнуто», «Разомкнуто», «КЗ» и «Обрыв» по сопротивлению ШС и адресует сработавший шлейф в БЦП «Р-08».

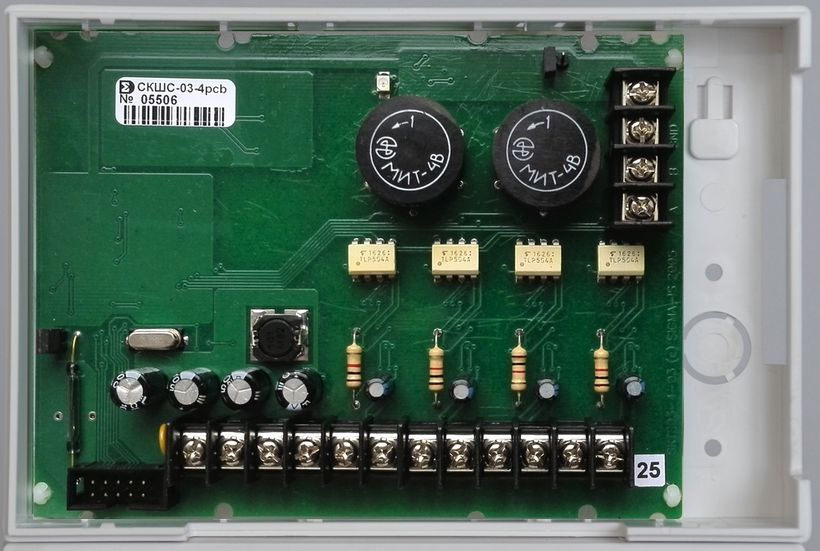

Сетевой контроллер шлейфов сигнализации СКШС-03-4

Модели семейства

СКШС-03-4 IP20Пластиковый корпус.

Число ШС	4; напряжение на разомкнутом ШС 24…28 В, ток короткого замыкания ШС 18…24 мА
Питание	постоянный ток 10…28 В
Ток потребления (КЗ всех ШС)	350…250 мА при питании 10…14 В, 160…130 мА при питании 21…28 В
Собственный ток потребления (обрыв всех ШС)	130…90 мА при питании 10…14 В, 70…50 мА при 21…28 В
Сопротивление ШС	проводов не более 500 Ом, изоляция между ШС не менее 20 МОм, изоляция между проводами одного ШС не менее 20 кОм
Пороги сигналов БЦП	«КЗ» — не более 500 Ом, «Замкнуто» — 600…1200 Ом, «Разомкнуто» — 2000…3200 Ом, «Обрыв» — более 5000 Ом
Время реакции на изменение ШС	50…5000 мс (задаётся в БЦП)
Связь с БЦП	RS-485, длина линии до 1200 м, скорость 9600/19200 бит/с
Температура/влажность	-10…+50 °C, влажность не более (95±3) % при +30 °C
Габариты/масса	165×110×32 мм, 0,27 кг

СКШС-03-4 IP65Герметичный корпус; модификация «К» — расширенный диапазон -50…+50 °C.

Температура	-30…+50 °C (модификация «К» — -50…+50 °C)
Габариты/масса	191×143×55 мм, 0,35 кг

Как это работает и подключается

Микроконтроллер периодически опрашивает узлы измерительных схем ШС и передаёт данные в БЦП через ППУ.
Наличие или отсутствие контроля КЗ/обрыва ШС конфигурируется в БЦП «Р-060»/«Р-08» через руководство по программированию.
СКШС осуществляет адресацию сработавшего ШС и контролирует исправность шлейфа с автоматическим выявлением КЗ и обрыва.

Монтаж

При расчёте тока потребления СКШС нужно складывать собственный ток блока и ток потребления каждого ШС в зависимости от его сопротивления (схемы включения).
По требованию заказчика выпускаются модификации с индексом «К» (расширенный температурный диапазон) и «Т» (усиленная защита от механических факторов) в корпусе IP65.

Примеры

4 шлейфа с резисторным контролем

Схемы включения ШС справедливы для нормально замкнутых и нормально разомкнутых контактов; контроль КЗ и обрыва настраивается в БЦП.

Частые вопросы

Сколько шлейфов у СКШС-03-4?

4 обычных (безадресных) шлейфа сигнализации.

Нюансы и грабли

Время реакции на изменение состояния ШС задаётся в БЦП в диапазоне 50…5000 мс — конкретное значение нужно смотреть в конфигурации панели, а не в самом контроллере.
Пороги «Замкнуто»/«Разомкнуто»/«КЗ»/«Обрыв» заданы по сопротивлению ШС — при подборе резисторов конца линии ориентироваться на эти диапазоны.

Документация

Сигма-ИС — СКШС-03-4, сетевой контроллер шлейфов сигнализации, РЭ НЛВТ.425641.005РЭ, ред. 8
