СКШС-03-8 — сетевой контроллер восьми шлейфов сигнализации

Принимает сигналы с 8 обычных (безадресных) шлейфов сигнализации, определяет «Замкнуто», «Разомкнуто», «КЗ» и «Обрыв» по сопротивлению ШС и передаёт состояние в БЦП «Р-08».

Сетевой контроллер шлейфов сигнализации СКШС-03-8

Модели семейства

СКШС-03-8 IP20Пластиковый корпус.

Число ШС	8; напряжение на разомкнутом ШС 24…29 В, ток короткого замыкания ШС 18…24 мА
Питание	постоянный ток 10…28 В
Ток потребления (КЗ всех ШС)	700…500 мА при питании 10…14 В, 320…250 мА при питании 21…28 В
Собственный ток потребления (обрыв всех ШС)	250…180 мА при питании 10…14 В, 130…100 мА при 21…28 В
Сопротивление ШС	проводов не более 500 Ом, изоляция между ШС не менее 20 МОм, изоляция между проводами одного ШС не менее 20 кОм
Пороги сигналов БЦП	«КЗ» — не более 500 Ом, «Замкнуто» — 600…1200 Ом, «Разомкнуто» — 2000…3200 Ом, «Обрыв» — более 5000 Ом
Время реакции на изменение ШС	50…5000 мс (задаётся в БЦП)
Связь с БЦП	RS-485, длина линии до 1200 м, скорость 9600/19200 бит/с
Температура/влажность	-10…+50 °C, влажность не более (95±5) % при +30 °C
Габариты/масса	165×110×32 мм, 0,27 кг

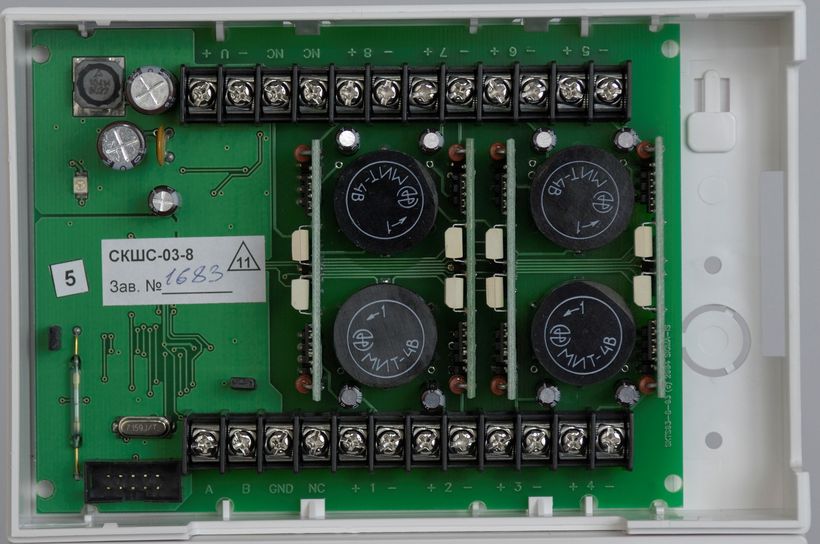

СКШС-03-8 IP65Герметичный корпус; модификация «К» — расширенный диапазон -50…+50 °C.

Температура	-40…+50 °C (модификация «К» — -50…+50 °C)
Габариты/масса	171×165×55 мм, 0,35 кг

Как это работает и подключается

Микроконтроллер периодически опрашивает узлы измерительных схем ШС и передаёт данные в БЦП через ППУ по RS-485.
Наличие или отсутствие контроля КЗ/обрыва ШС конфигурируется в БЦП «Р-08» через руководство по программированию.

Монтаж

При расчёте тока потребления СКШС нужно складывать собственный ток блока и ток потребления каждого ШС в зависимости от его сопротивления (схемы включения).
По требованию заказчика выпускаются модификации с индексом «К» (расширенный температурный диапазон) и «Т» (усиленная защита от механических факторов) в корпусе IP65.

Примеры

8 шлейфов с резисторным контролем

Схемы включения ШС справедливы для нормально замкнутых и нормально разомкнутых контактов; контроль КЗ и обрыва настраивается в БЦП «Р-08».

Частые вопросы

Сколько шлейфов у СКШС-03-8?

8 обычных (безадресных) шлейфов сигнализации.

Нюансы и грабли

Время реакции на изменение состояния ШС задаётся в БЦП в диапазоне 50…5000 мс — конкретное значение смотреть в конфигурации панели.
Максимальный ток потребления в режиме КЗ всех 8 ШС — до 700 мА при питании 10…14 В — это больше, чем у 4-канальной модели той же линейки; при расчёте источника питания ориентироваться именно на паспортные значения своей модели.

Документация

Сигма-ИС — СКШС-03-8, сетевой контроллер шлейфов сигнализации, РЭ НЛВТ.425641.154 РЭ, ред. 7
