СКШС-04 — сетевой контроллер шестнадцати шлейфов сигнализации

Принимает сигналы тревоги от охранных извещателей с нормально-замкнутыми контактами на 16 обычных шлейфах, осуществляет адресацию сработавшего ШС и передаёт состояние в БЦП «Р-08» по RS-485.

Сетевой контроллер шлейфов сигнализации СКШС-04

Модели семейства

СКШС-04 IP20Пластиковый корпус.

Число ШС	16; сопротивление ШС с выносным резистором 600…800 Ом
Питание	постоянный ток 10…28 В
Ток потребления	не более 40 мА
Сопротивление проводов ШС	не более 150 Ом, изоляция не менее 20 кОм
Связь с БЦП	RS-485, длина линии до 1200 м, скорость 9600/19200 бит/с, витая пара 3…5 категории
Пороги сигналов БЦП	«Норма» — 600…800 Ом, «КЗ» — менее 510 Ом, «Тревога» (нарушение ШС) — сопротивление не менее 1000 Ом, сигнал не менее 70 мс
Контроль питания	сигнал «Неисправность» при снижении питания менее 8,5 В
Передача в БЦП	сообщение о состоянии — не более 10 с
Температура/влажность	-10…+50 °C, влажность не более (95±3) % при +30 °C
Габариты/масса	165×110×32 мм

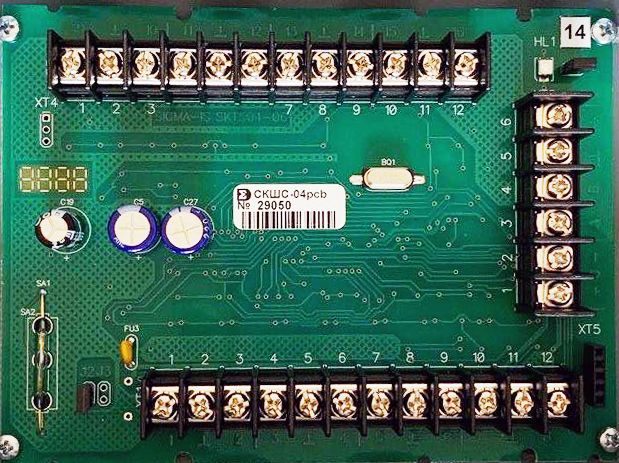

СКШС-04 IP65Герметичный корпус; модификация «К» — расширенный диапазон -50…+50 °C.

Температура	-40…+50 °C (модификация «К» — -50…+50 °C)
Габариты	193×165×55 мм

Как это работает и подключается

Работает с БЦП приборов «Р-08», «Р-060» в составе ИСБ «Индигирка», осуществляет адресацию сработавшего ШС.
Контролирует исправность ШС с автоматическим выявлением короткого замыкания и передаёт информацию о состоянии извещателей и питания в БЦП.

Монтаж

По требованию заказчика выпускаются модификации с индексом «К» (расширенный температурный диапазон -50…+50 °C) и «Т» (усиленная защита от механических факторов) в корпусе IP65.

Примеры

16 обычных шлейфов сигнализации

К СКШС-04 подключаются извещатели с нормально-замкнутыми контактами на 16 шлейфах с выносным резистором.

Частые вопросы

Сколько шлейфов у СКШС-04?

16 обычных (безадресных) шлейфов сигнализации.

Нюансы и грабли

Сигнал «Тревога» формируется при сопротивлении ШС не менее 1000 Ом и удерживается не менее 70 мс — короткие импульсные помехи короче этого времени не должны вызывать ложную тревогу.
Сообщение о состоянии передаётся в БЦП не более чем за 10 с — это надо учитывать при оценке времени реакции системы.

Документация

Сигма-ИС — СКШС-04, сетевой контроллер шлейфов сигнализации, РЭ НЛВТ.425641.155РЭ, ред. 7
