Сигма-ИС · универсальные сетевые контроллеры (ШС + реле + СКУД)

СКУ-02 — универсальный контроллер: 3/6 ШС, 3 реле и 2–3 точки доступа на малом объекте

Автономный или сетевой контроллер для малых объектов: до 6 однополярных (или 3 двуполярных) шлейфов, 3 реле, до 3 считывателей Wiegand/Touch Memory; RS-485/RS-232/Ethernet к «Р-08» или ПЭВМ.

Модели семейства

СКУ-02 исп. IP20Пластиковый корпус, питание от внешнего источника постоянного тока.

ШС	до 3 двуполярных или 6 однополярных
Реле	3 (2 с контролем цепей управления, замыкающие; 1 переключающее без контроля), до 30 В при токе до 1 А
Считыватели	до 3 (Wiegand — 2 точки доступа, или Touch Memory/1-Wire — 3 точки доступа)
Питание	10…28 В постоянного тока (например от ИБП-1200/2400, ИБП-1224, ИБП-12/24)
Ток потребления	не более 300 мА
Интерфейсы	RS-485 (до 1200 м, БРЛ-03 для увеличения), RS-232 (до 15 м), Ethernet (до 100 м)
Память	1000 событий, 2000 пользователей, 16 временных зон
Габариты	165×110×32 мм
Масса	не более 0,3 кг
Температура работы	от -10 до +50 °C

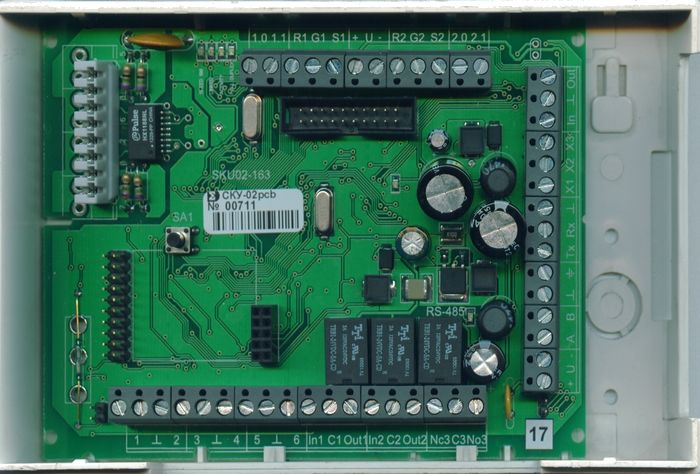

СКУ-02 исп. IP65Герметичный пластиковый корпус для влажных/уличных зон.

ШС	до 3 двуполярных или 6 однополярных
Реле	3 (2 с контролем цепей управления, замыкающие; 1 переключающее без контроля), до 30 В при токе до 1 А
Считыватели	до 3 (Wiegand — 2 точки доступа, или Touch Memory/1-Wire — 3 точки доступа)
Питание	10…28 В постоянного тока
Ток потребления	не более 300 мА
Интерфейсы	RS-485 (до 1200 м), RS-232 (до 15 м), Ethernet (до 100 м)
Память	1000 событий, 2000 пользователей, 16 временных зон
Габариты	193×165×55 мм
Масса	не более 0,4 кг
Температура работы	от -40 до +50 °C

СКУ-02 исп.1 (в корпусе ИБП-12)Металлический корпус с питанием от сети ~220 В и местом под АКБ.

ШС	до 3 двуполярных или 6 однополярных
Реле	3 (2 с контролем цепей управления, замыкающие; 1 переключающее без контроля), до 30 В при токе до 1 А
Считыватели	до 3 (Wiegand — 2 точки доступа, или Touch Memory/1-Wire — 3 точки доступа)
Питание	~187…242 В, 50 Гц (корпус ИБП-12 с местом под резервные АКБ)
Ток потребления	не более 300 мА
Интерфейсы	RS-485 (до 1200 м), RS-232 (до 15 м), Ethernet (до 100 м)
Память	1000 событий, 2000 пользователей, 16 временных зон
Габариты	254×245×80 мм
Масса	не более 3,5 кг (без АКБ)
Температура работы	от -10 до +50 °C
Степень защиты	IP40

Как это работает и подключается

СКУ контролирует состояние ШС (двуполярных или однополярных), управляет тремя исполнительными устройствами и контролирует/управляет точками доступа со считывателями Wiegand или Touch Memory (1-Wire).
Сигнал «Проникновение» формируется с учётом длительности нарушения ШС: для двух уровней порог — свыше 300 мс/70 мс соответственно, короткие нарушения (до 200/50 мс) не считаются тревогой.
Время технической готовности после включения — не более 5 с.

Монтаж

Выбирать исполнение по месту установки: IP20 — компактный вариант для помещений, IP65 — для влажных/уличных зон, исп.1 (корпус ИБП-12) — металлический шкаф с питанием от сети и местом под АКБ.
Максимальное сопротивление проводов ШС — 150 Ом, минимальное сопротивление изоляции — 50 кОм.
Для увеличения длины линии RS-485 свыше 1200 м применяется БРЛ-03.

Примеры

Малый объект без БЦП

СКУ-02 может работать автономно: охранная/пожарная сигнализация по ШС, управление 3 исполнительными устройствами и контроль 2–3 точек доступа без центрального прибора.

Подключение к сети объекта

Конфигурирование, контроль и управление СКУ доступны с БЦП «Р-08» или с ПЭВМ через RS-485, RS-232 или Ethernet.

Частые вопросы

Сколько считывателей можно подключить к СКУ-02?

До 3: либо 2 точки доступа со считывателями Wiegand, либо 3 точки доступа со считывателями Touch Memory (1-Wire).

Может ли СКУ-02 работать без БЦП?

Да, область применения включает автономную охранную и/или пожарную сигнализацию — конфигурирование и управление возможны как с БЦП «Р-08», так и напрямую с ПЭВМ.

Нюансы и грабли

Исп.1 (корпус ИБП-12) питается от сети ~220 В напрямую, а не от внешнего источника постоянного тока, как IP20/IP65 — при проектировании закладывать соответствующее электропитание.
Масса исп.1 указана без аккумуляторных батарей (3,5 кг) — с установленными АКБ вес заметно больше, учитывать при монтаже.
Только 2 из 3 реле имеют контроль цепей управления — третье реле (переключающее) работает без контроля обрыва/КЗ цепи.

Документация

Сигма-ИС (ООО «Викинг») — Сетевой контроллер универсальный СКУ-02, Руководство по эксплуатации НЛВТ.425641.106 РЭ, редакция 17
