СКУП-01 — контроллер управления одним направлением пожаротушения

Выдаёт импульс пуска модулей пожаротушения по одному направлению, контролирует цепи пуска, достаточность огнетушащего вещества и отработку пуска; исполнения IP20, IP54, IP65.

Сетевой контроллер управления пожаротушением СКУП-01

Модели семейства

СКУП-01 IP20Базовое исполнение.

Питание	10,5…28 В от сети постоянного тока или резервного источника; два ввода питания, номинал источников должен отличаться не более чем на 5 %
Ток потребления	не более 0,1 А (IP20/IP65) без внешней нагрузки
Технологические шлейфы	2 входа «нормально-замкнутый контакт» (СДУ, датчик массы/давления); напряжение шлейфа не более 27 В, ток не более 5 мА, сопротивление 650…800 Ом (с выносным резистором), сопротивление проводов не более 150 Ом
Выходы пуска	4; последовательный тип пуска (выходы 1,2,3,4); максимальное напряжение выхода 26,5 В, максимальный ток 3 А в течение 10 с; на один выход — не более 1 модуля пожаротушения
Тайминги пуска	не более 1,5 с от сигнала БЦП до импульса на 1-м выходе; между импульсами запуска — не менее 1 с, не более 10 с (задаётся в БЦП)
Связь с БЦП	RS-485, длина линии без ретрансляторов до 1200 м, скорость 9600/19200 бод
Защита/температура	IP20, -10…+50 °C, влажность не более 93 % при +40 °C
Габариты/масса	165×110×32 мм, 0,32 кг
Время готовности	не более 3 с после включения в штатном режиме

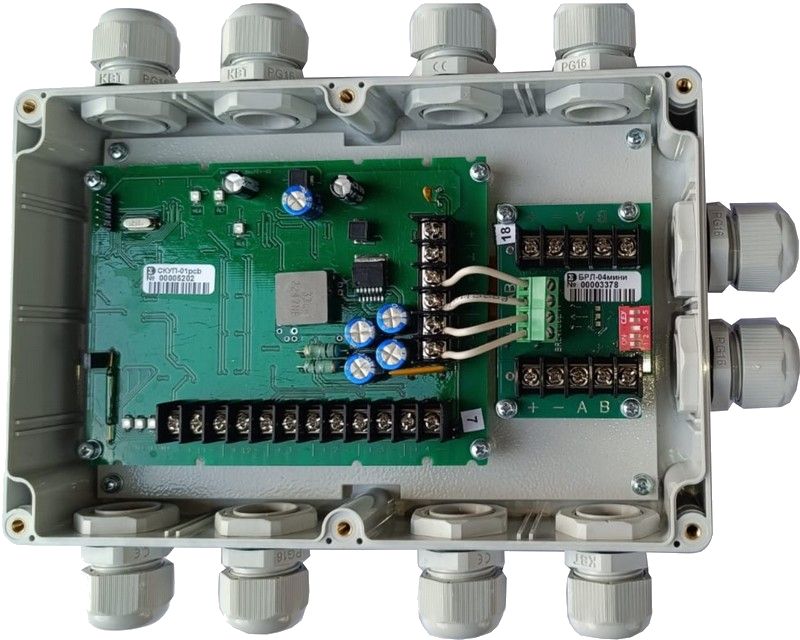

СКУП-01 IP54Герметичное исполнение для более жёстких условий.

Ток потребления	не более 0,17 А без внешней нагрузки
Габариты/масса	232×166×55 мм, 0,4 кг

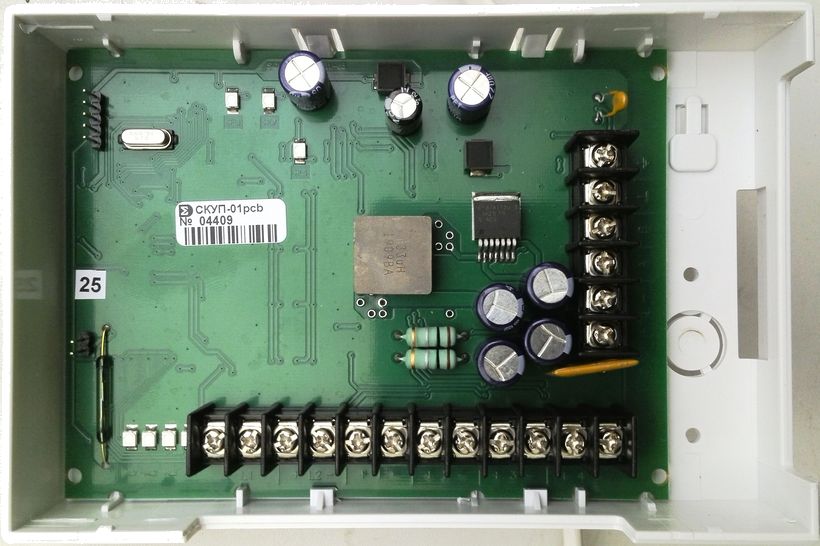

СКУП-01 IP65Герметичное исполнение, расширенный температурный диапазон.

Температура	-30…+50 °C
Габариты/масса	191×143×55 мм, 0,4 кг

Как это работает и подключается

Работает в составе ИСБ «Индигирка» с БЦП прибора «Р-08», реализует защиту от единичной неисправности линии связи по СП 8.1311500.2020 при подключении кольцом (в состав СКУП включён блок ретрансляции интерфейса).
Используется как сетевое устройство, подключается к БЦП по RS-485.

Монтаж

Если СКУП — последнее устройство в линии RS-485, устанавливается перемычка JP1 согласующего резистора; для отключения датчика вскрытия корпуса — перемычка JP2.
Для формирования пускового импульса рекомендуется источник бесперебойного питания ИБП-2400.
На один выход цепи пуска подключается не более одного модуля пожаротушения.

Примеры

Пуск модулей пожаротушения

СКУП-01 последовательно (по выходам 1, 2, 3, 4) выдаёт импульс пуска, контролируя цепь на обрыв и КЗ, а также сигнал «пуск прошёл»/«не прошёл» от СДУ.

Контроль достаточности ОТВ

Через технологические шлейфы контролируется датчик массы или давления огнетушащего вещества.

Частые вопросы

Сколько направлений пожаротушения обслуживает один СКУП-01?

Одно направление пожаротушения через 4 выхода цепей пуска (последовательный тип пуска).

Как СКУП-01 узнаёт, что пуск прошёл?

По сигналу «пуск прошёл»/«не прошёл» от СДУ (сигнализатора давления/уровня).

Нюансы и грабли

На каждый выход цепи пуска — не более одного модуля пожаротушения; несколько модулей на одном выходе противоречат РЭ.
Максимальный ток выхода пуска (3 А) действует только в течение 10 с в режиме пуска — это не постоянный ток нагрузки.
Ток потребления и габариты у IP20/IP54/IP65 разные — при подборе источника питания и места установки использовать таблицу своего исполнения.

Документация

Сигма-ИС — СКУП-01, сетевой контроллер управления пожаротушением, РЭ НЛВТ.425533.109 РЭ, ред. 8
Сигма-ИС — СКУП-01 IP20, этикетка НЛВТ.425533.109ЭТ
Сигма-ИС — СКУП-01 IP54, РЭ НЛВТ.425533.109-03 РЭ, ред. 4, этикетка НЛВТ.425533.109-03ЭТ, ред. 2
Сигма-ИС — СКУП-01 IP65, этикетка НЛВТ.425533.109-03-01ЭТ
