УСК-02Н/К/КС/С — терминалы считывания кода и клавиатуры для БЦП «Р-08»/«Р-060»

Терминалы в одном корпусе (127×82×22 мм) для «Р-08»/«Р-060»: считыватель Wiegand (Н), клавиатура Wiegand (К), клавиатура по RS-485 к БЦП (КС), автономный на 500 человек, RS-485 (С).

Терминалы считывания кода и клавиатуры УСК-02 (линейка Р-08/Р-060)

Модели семейства

УСК-02КСПластмассовый корпус с двухцветным светодиодным индикатором и 12-кнопочной клавиатурой.

Питание	7,0…26,0 В постоянного тока; пульсации не более 100 мВ
Ток потребления	не более 50 мА, потребляемая мощность не более 1,2 Вт
Связь с БЦП	RS-485, длина линии до 1200 м, скорость 9600/19200 бит/с
Кабель	экранированный, выведен из корпуса, длина 2 м
Защита/температура	IP20, -30…+50 °C
Габариты/масса	127×82×22 мм, 0,22 кг
Влажность	0…90 % (максимум при +25 °C, без конденсации)
Срок службы	не менее 10 лет

УСК-02НСчитыватель Proximity-карт ProxCard II по Wiegand26, скрытая кнопка постановки/снятия с охраны картой.

Функция	считывание кода Proximity-карты ProxCard II, передача по Wiegand26
Совместимость	БЦП «Р-08» (через СК-01), ППКОП «Р-060» и другие системы с Wiegand26
Питание	7,0…28,0 В постоянного тока
Ток потребления	не более 40 мА, мощность не более 1,2 Вт
Дальность считывания	до 70 мм, частота накачки 125 кГц
Удаление от контроллера	до 150 м
Габариты/масса	127×82×22 мм, 0,22 кг
Защита/температура	IP40, -30…+40 °C
Влажность	0…90 % (максимум при +25 °C, без конденсации)
Срок службы	не менее 10 лет

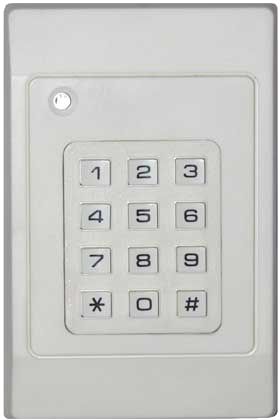

УСК-02ККлавиатура ввода пинкода и команд по Wiegand26, без считывателя карт.

Функция	ввод команд управления и пинкода пользователя, передача по Wiegand26
Совместимость	БЦП «Р-08», ППКОП «Р-060», ППКОП «Р-07-3» и другие системы с Wiegand26
Питание	7,0…26,0 В постоянного тока
Ток потребления	не более 20 мА, мощность не более 0,5 Вт
Удаление от контроллера	до 150 м
Габариты/масса	127×82×22 мм, 0,22 кг
Температура	-30…+50 °C
Влажность	0…90 % (максимум при +25 °C, без конденсации)
Срок службы	не менее 10 лет
Защита	IP20

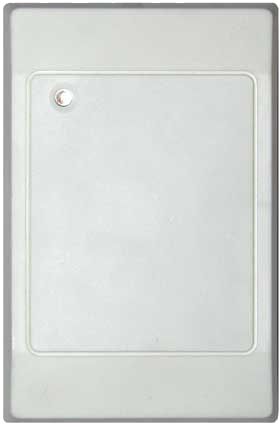

УСК-02САвтономный считыватель кода с памятью 500 пользователей, прямое подключение по RS-485, входы датчика двери и кнопки выхода.

Функция	контроль и управление доступом в сетевом и автономном режимах, считывание HID Wiegand 26 (например ProxCard II)
Совместимость	ППКОПУ «Р-08», ППКОП «Р-060»
Питание	8,5…26,0 В постоянного тока
Ток потребления	не более 70 мА, мощность не более 1,9 Вт
Дальность считывания	до 100 мм, частота накачки 125 кГц
Автономная память	до 500 идентификаторов пользователей
Ключ управления нагрузкой	открытый сток, до 30 В / 2 А
Интерфейс с БЦП	RS-485, до 1200 м, 9600/19200 бит/с, в комплекте резистор 120 Ом
Габариты/масса	127×82×22 мм, 0,22 кг
Защита/температура	IP20, -30…+50 °C
Влажность	0…90 % (максимум при +25 °C, без конденсации)
Срок службы	не менее 10 лет

Как это работает и подключается

Все четыре модели — терминалы одной линейки в одинаковом пластиковом корпусе 127×82×22 мм: Н и К передают код по Wiegand26 через отдельный сетевой контроллер (например СК-01), КС и С подключаются к БЦП напрямую по RS-485.
У Н и С — считыватели Proximity-карт (Wiegand26 или HID Wiegand 26); у К и КС — только встроенная клавиатура без считывателя карт.
УСК-02КС: получает данные с клавиатуры и пересылает их в БЦП; БЦП в ответ управляет звуковой и световой индикацией УСК. Интервалы между нажатиями кнопок при вводе не должны превышать 10 с; кнопка «*» отменяет ошибочный ввод.
У УСК-02Н есть скрытая кнопка постановки/снятия с охраны раздела бесконтактной картой.

Монтаж

УСК-02КС подключается по RS-485 (A, B, возвратный провод) через клеммную колодку; в качестве источника питания рекомендуется ИБП-1200 или ИБП-2400. Кабель пропускается через отверстие в основании корпуса, крепление — четырьмя шурупами через отверстия в корпусе, закрытые декоративной накладкой.
Все модели — единый корпус 127×82×22 мм, монтаж и разводка кабеля идентичны независимо от модели.
У УСК-02С в комплекте согласующий резистор 120 Ом для линии RS-485.
Максимальное удаление УСК-02Н/К от контроллера — 150 м (линия Wiegand); у КС и С расстояние до БЦП определяется линией RS-485 — до 1200 м.

Примеры

Управление зоной с клавиатуры

УСК-02КС передаёт в БЦП команду пользователя и пинкод; в зависимости от режима работы с клавиатуры можно вводить номер зоны для управления охранными ШС этой зоны.

Простой доступ по карте без клавиатуры

УСК-02Н на входе считывает Proximity-карту и передаёт код на контроллер по Wiegand26.

Автономная точка доступа без сети

УСК-02С хранит до 500 идентификаторов в собственной памяти и может контролировать доступ даже без связи с БЦП, используя входы датчика двери и кнопки выхода.

Частые вопросы

Нужен ли отдельный контроллер для УСК-02КС?

Нет, устройство подключается напрямую к БЦП «Р-08» по RS-485, в отличие от Wiegand-считывателей УСК-02Н/К этой же линейки и от современных УСК-02АВ/КМ/АВМК/М, которые работают через контроллер СК-01/СК-02.

Чем УСК-02Н отличается от УСК-02С?

Н передаёт код карты по Wiegand26 через отдельный контроллер и не хранит пользователей сама; С подключается к БЦП напрямую по RS-485, хранит до 500 идентификаторов в собственной памяти и может работать автономно, плюс имеет входы датчика двери и кнопки выхода.

Нюансы и грабли

Если в БЦП УСК-02КС не привязано к объекту ТС, при поднесении идентификатора на 2 с включится красный индикатор — это признак не настроенной привязки, а не неисправности.
Интервал между нажатиями кнопок ограничен 10 с — при более медленном вводе код нужно набирать заново.
Н и К передают данные по Wiegand26 и требуют отдельного сетевого контроллера (например СК-01) — сами напрямую к RS-485 не подключаются, в отличие от КС и С.
У К и КС нет считывателя карт — только клавиатура; для контроля доступа по картам в этой линейке нужны Н или С.
Эта линейка (Н/К/КС/С, корпус 127×82×22 мм, приборы «Р-08»/«Р-060») — не то же самое, что современные считыватели УСК-02АВ/АВМК/КМ/М: у тех другой, разный для каждой модели корпус, поддержка NFC/BLE/Mifare и подключение к СК-01/СК-02/КД2 из ИСБ «Индигирка» нового поколения; в одну карточку их не сводили.

Документация

Сигма-ИС — УСК-02КС, устройство считывания кода (ver. 1.00), РЭ САКИ.422411.114РЭ, ред. 3
Сигма-ИС (ООО «Викинг») — Устройство считывания кода УСК-02Н (ver. 1.02), РЭ САКИ.422411.064 РЭ, ред. 4
Сигма-ИС (ООО «Викинг») — Устройство считывания кода УСК-02К, РЭ НЛВТ.422411.113 РЭ, ред. 5
Сигма-ИС (ООО «Викинг») — Устройство считывания кода УСК-02С, РЭ НЛВТ.422411.107 РЭ, ред. 7
Сигма-ИС (ООО «Викинг») — Устройство считывания кода УСК-02Н, РЭ НЛВТ.422411.064 РЭ, ред. 5 от 05.04.2017 (новее ред. 4: добавлены влажность и срок службы)
Сигма-ИС (ООО «Викинг») — Устройство считывания кода УСК-02КС, РЭ НЛВТ.422411.001 РЭ, ред. 4 от 05.04.2017 (новее ред. 3)
