Sigur · терминалы учёта рабочего времени

Sigur E100 — терминал учёта рабочего времени

Пластиковый настенный терминал со встроенным считывателем фиксирует приход и уход по карте, без управления замком или турникетом. Работает в сети Sigur по Ethernet.

Терминал учёта рабочего времени Sigur E100

Модели семейства

Sigur E100Базовое исполнение со считывателем EM Marine.

Идентификаторы	EM Marine
Питание (по таблице характеристик)	+7...15 В, ток не более 160 мА, мощность не более 3 Вт
Габариты	190×135×110 мм
Температура	от -20 до +50 °C
Линия связи	Ethernet, 10 Мб/с, полудуплекс
Автономная память	ключей не ограничено, событий до 40 000 (значение может отличаться от характера событий)

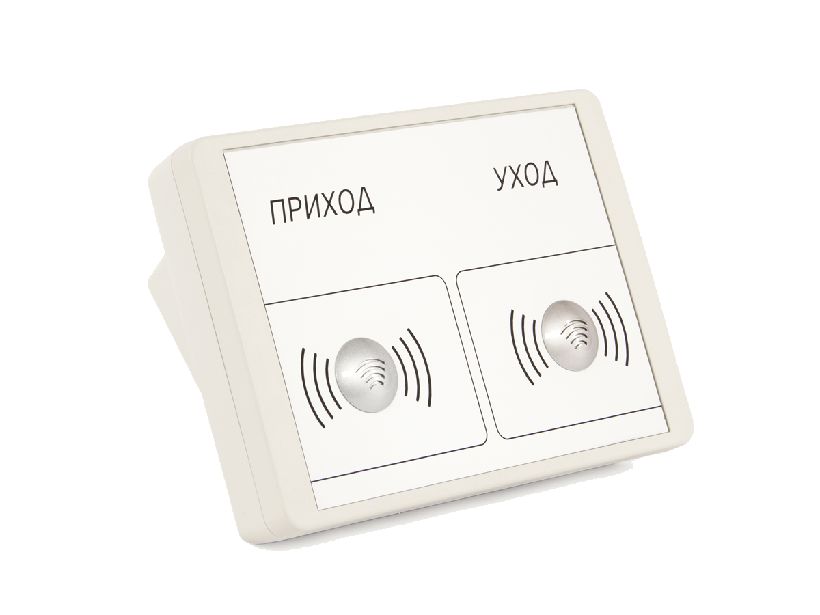

Sigur E100-MF1Исполнение со считывателем Mifare.

Идентификаторы

Mifare Standard (Classic) 1K и 4К, Mifare ID

Как это работает и подключается

Терминал подключается к сети Ethernet стандартным патч-кордом (или кроссовером — для первичной настройки напрямую к серверу) и работает в составе сетевой СКУД Sigur.
Все события хранятся в энергонезависимой памяти терминала с отметкой даты и времени встроенных часов; при наличии связи с сервером передаются автоматически.
Микропрограмма обновляется через Ethernet с любого компьютера, подключённого к системе Sigur.

Монтаж

Рекомендуемая высота установки — от 1,1 до 1,4 м от пола, для удобства предъявления карт.
Не устанавливать ближе 1 м от электрогенераторов, магнитных пускателей, электродвигателей, реле переменного тока и других источников электропомех.
Для монтажа корпус терминала разъединяется по фиксаторам, отсоединяется штекер считывателей, размечаются 4 точки крепления на стене, подводятся кабели питания и Ethernet, после чего плата крепится, кабели закрепляются и корпус защёлкивается обратно.
Терминал поставляется с ненастроенными IP-адресом, маской и шлюзом; пароль доступа к настройкам по умолчанию — «sphinx». Настройка выполняется через ПО «Управление сервером» Sigur.
Для нормальной работы через сетевые брандмауэры нужно разрешить обмен UDP-датаграммами между сервером и терминалом по портам 3303 и 3305.

Примеры

Учёт прихода и ухода

При поднесении карты к считывателю терминал автоматически регистрирует проход сотрудника на вход или на выход и передаёт событие на сервер Sigur при наличии связи.

Работа без исполнительных механизмов

Паспорт указывает, что терминал предназначен для фиксации фактов проходов без управления замками или турникетами.

Частые вопросы

Может ли терминал управлять замком или турникетом?

Нет, паспорт описывает E100 как устройство для фиксации проходов сотрудников без исполнительных механизмов.

Какие карты понимает терминал?

Базовое исполнение — EM Marine, исполнение E100-MF1 — Mifare Standard (Classic) 1K/4K и Mifare ID.

Нюансы и грабли

В таблице технических характеристик паспорта указано питание +7...15 В и ток не более 160 мА (не более 3 Вт), а в разделе монтажа — питание постоянным напряжением от 5 до 24 В и ток не более 230 мА; ориентироваться на более узкий диапазон таблицы характеристик, отклонение — кратковременно и только в пределах, указанных для монтажа.
В комплект входит сетевой блок питания 12 В, 500 мА; при подборе замены важна полярность — штекер диаметром 5,5×2,1 мм с плюсом на центральном контакте. При обратной полярности защитный диод в цепи питания запирается, и терминал не включается.
Сброс сетевых настроек — кнопкой «Reset IP»; подтверждается двумя короткими звуковыми сигналами при старте.

Документация

Sigur — Sigur E100. Описание и инструкция по эксплуатации
