Sigur E2 Lite / E2 Pro — контроллер доступа на две точки

Сетевой контроллер СКУД Sigur на DIN-рейку (в исполнении UPS — настенный корпус) управляет двумя точками доступа: дверьми, турникетом или калиткой.

Контроллеры доступа Sigur E2 Lite и E2 Pro

Модели семейства

Sigur E2 LiteБазовое исполнение на DIN-рейку, без USB-порта.

Габариты / установка	108×90×60 мм, DIN-рейка ТН35
Питание	10...15 В, ток не более 250 мА, мощность не более 3,75 Вт
Класс защиты	IP20
Температура	от -40 до +50 °C
Ключи / события / режимы доступа	до 5 000 / до 100 000 / до 30 000
Считыватели	до 4 (Wiegand, Clock & Data — до 2; OSDP v2.2 — до 4)
Реле / выходы ОК	2 силовых реле на переключение; 7 выходов «открытый коллектор»

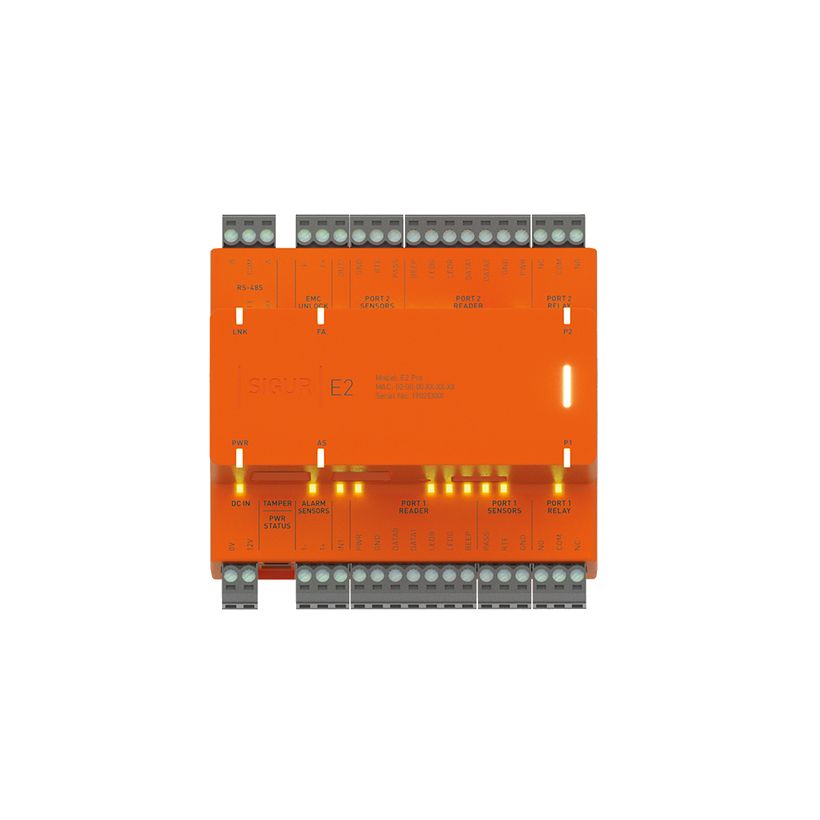

Sigur E2 ProРасширенное исполнение с USB-портом и вторым Ethernet-портом.

Питание	10...15 В, ток не более 300 мА (800 мА с USB 2.0), мощность не более 4,5 Вт (12 Вт с USB 2.0)
Ключи / события / режимы доступа	до 350 000 / до 400 000 / до 450 000
Ethernet-порты	2 — поддержка последовательной и кольцевой топологии подключения контроллеров
USB-порт	USB-A 2.0

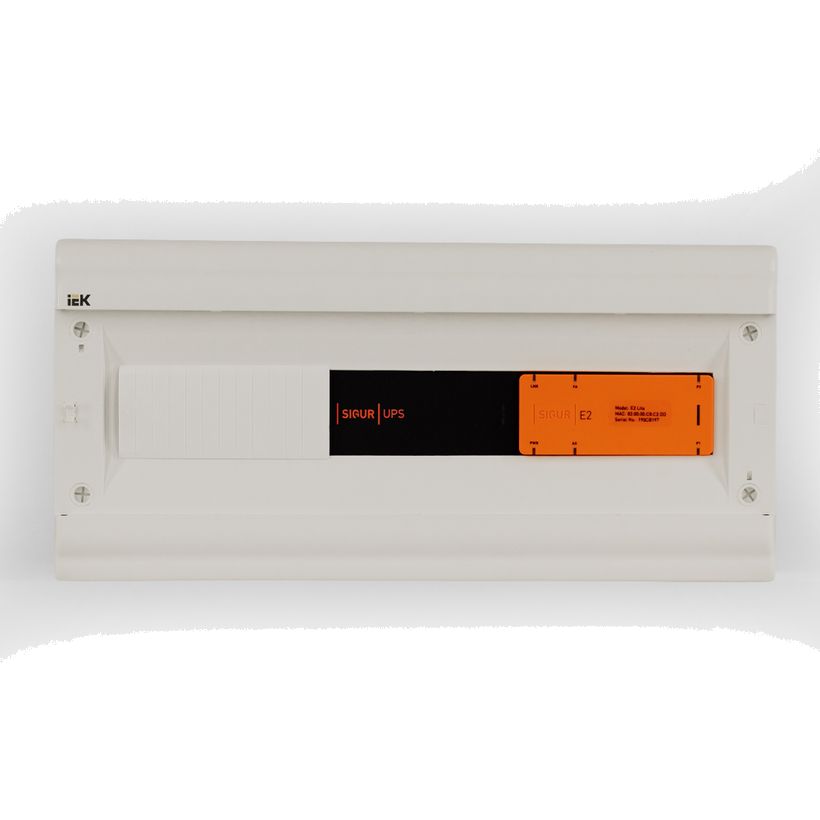

Sigur E2 Lite UPS / E2 Pro UPSИсполнения в настенном корпусе с блоком бесперебойного питания Sigur UPS 12V36W-5.

Габариты / установка	398×190×100 мм, на стену
Масса	2,6 кг нетто (с установленной АКБ)
Класс защиты	IP41
Температура	от +5 до +45 °C

Как это работает и подключается

Контроллер работает в сети СКУД Sigur по Ethernet 10/100BASE-TX, принимает решение о доступе автономно по своей памяти ключей и режимов, независимо от связи с сервером.
К контроллеру подключаются до 4 считывателей (Wiegand-26/34/36/37/42/58, Wiegand-4/HID-6/Motorola-8 для кодонаборных панелей, Clock & Data, либо OSDP v2.2).
Может работать без исполнительных устройств для учёта рабочего времени.
Двухпроводная гальванически развязанная линия подключения к пожарной сигнализации — при срабатывании должна обеспечивать разрыв шлейфа контроллеров.

Монтаж

E2 Lite/Pro крепится на DIN-рейку ТН35; исполнения UPS — на стену.
Категорически запрещается подключать замки без защитного варистора VD1 на катушке — ЭДС самоиндукции при размыкании может достигать сотен вольт и выводит из строя контакты реле.
Не устанавливать контроллер ближе 1 м от электрогенераторов, магнитных пускателей, электродвигателей, реле переменного тока и других источников электропомех.
Через сетевые брандмауэры нужно разрешить обмен между сервером и контроллерами по портам 3303 и 3305.
Защита линии питания срабатывает при 18 В — превышение этого порога отключает контроллер.

Примеры

Две двери

Контроллер управляет двумя дверьми с электромагнитными или электромеханическими замками — потенциально или импульсно.

Турникет

Поддерживается импульсное и потенциальное управление турникетом с тремя режимами обработки датчиков прохода.

Частые вопросы

Чем E2 Pro отличается от E2 Lite?

У E2 Pro больше автономная память (до 350 000 ключей против 5 000), есть USB-порт и второй Ethernet-порт для кольцевой/последовательной топологии; у Lite этого нет.

Сколько считывателей можно подключить?

До 4 независимо от интерфейса: не более 2 по Wiegand/Clock & Data и до 4 по OSDP v2.2.

Нюансы и грабли

Количество ключей, которое реально пропишется в память контроллера, ограничивается также используемой лицензией ПО Sigur.
Автономная память между режимами и событиями распределяется динамически — цифры в характеристиках соответствуют одному из вариантов распределения, на практике меняются от сложности режимов доступа.
Электрические характеристики блока бесперебойного питания в комплекте E2 UPS — в отдельном руководстве на Sigur UPS 12V36W-5, не в этом документе.

Документация

Sigur — Контроллеры Sigur E2 Lite и E2 Pro. Описание и инструкция по эксплуатации
