Sigur E210 — контроллер доступа на две точки

Сетевой контроллер СКУД Sigur на две точки доступа: двери, турникет или калитка. Исполнение EMB — плата, E210 UPS — металлический корпус со встроенным ББП.

Модели семейства

Sigur E210 EMBПлата контроллера без корпуса.

Габариты платы	120×100×22 мм
Масса	не более 0,2 кг нетто
Питание	10...26 В постоянного тока, ток не более 250 мА, мощность не более 4 Вт
Класс защиты	—
Температура	от -40 до +50 °C

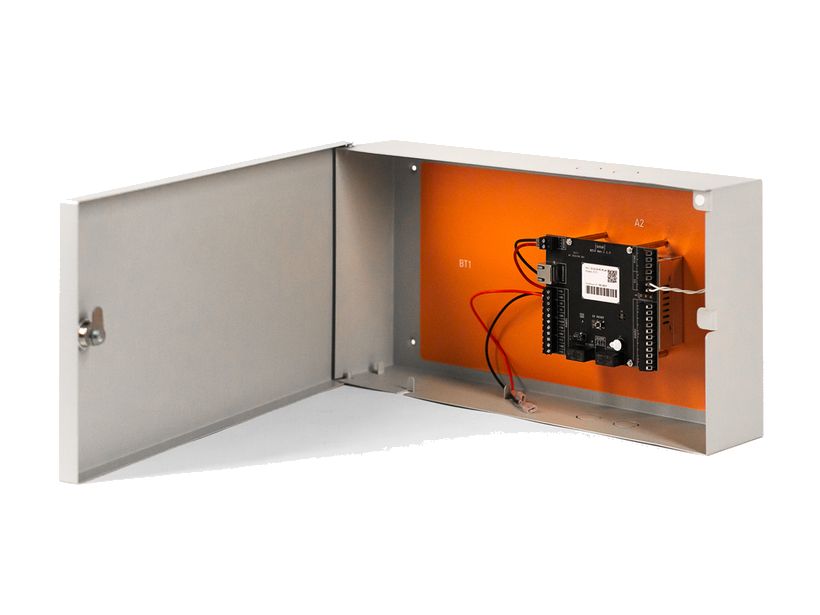

Sigur E210 UPSКонтроллер в металлическом корпусе с блоком бесперебойного питания Faraday UPS 75W Simple.

Габариты корпуса	425×215×93 мм
Масса	не более 2,7 кг нетто
Класс защиты	IP20
Температура	от -20 до +45 °C
Выходное напряжение / мощность ББП	10,4...13,8 В ±2%, 75 Вт
АКБ	12 В 7 Ач Skat SB1207 — по запросу, не входит в базовую комплектацию

Как это работает и подключается

Контроллер работает по Ethernet 10/100BASE-TX в сети СКУД Sigur и принимает решение о доступе автономно по своей памяти ключей и режимов.
До 2 считывателей с интерфейсом Wiegand (26/34/37/42/56/58, а также Wiegand-4/6/8 для кодонаборных панелей), 1-Wire (Touch Memory) или Clock & Data (Omron 5 bit, Magstripe Track II).
До 1 000 автономно хранимых ключей, до 10 000 событий, до 30 000 режимов доступа (временных зон).
Может работать без исполнительных механизмов для учёта рабочего времени.
Двухпроводная гальванически развязанная линия подключения к пожарной сигнализации на несколько контроллеров; при срабатывании должна обеспечить разрыв шлейфа.

Монтаж

Категорически запрещается подключать замки без защитного варистора VD1 на катушке — ЭДС самоиндукции при размыкании достигает нескольких сотен вольт и выжигает контакты реле.
Запрещено использовать электромеханические защёлки, не рассчитанные на длительную подачу напряжения (например, FERMAX) — при пожарной разблокировке напряжение подаётся длительно, и обмотка защёлки перегорает с неконтролируемым запиранием.
Не устанавливать контроллер ближе 1 м от электрогенераторов, магнитных пускателей, электродвигателей, реле переменного тока и других источников электропомех.
Через сетевые брандмауэры нужно разрешить обмен между сервером и контроллерами по портам 3303 и 3305.
Предельный коммутируемый ток силовых релейных выходов — не более 5 А в нормально открытом режиме и не более 3 А в нормально закрытом.

Примеры

Одна или две двери

Потенциальное или импульсное управление электромагнитными или электромеханическими замками и защёлками.

Турникет

Поддерживается импульсное и потенциальное управление турникетом (в т.ч. модели PERCo, Praktika/Oxgard, CARDDEX) с несколькими режимами обработки датчиков прохода.

Частые вопросы

Чем E210 EMB отличается от E210 UPS?

EMB — только плата (0,2 кг, без класса защиты), UPS — плата в металлическом корпусе IP20 со встроенным блоком бесперебойного питания Faraday UPS 75W Simple и разъёмом под АКБ 12 В 7 Ач.

Сколько точек доступа управляет один контроллер?

До двух — в зависимости от настроек и наличия свободных клемм: двери разного типа или турникет.

Нюансы и грабли

Количество ключей, которое реально пропишется в память контроллера, ограничивается также используемой лицензией ПО Sigur.
Автономная память между режимами и событиями распределяется автоматически — цифры в характеристиках соответствуют одному из вариантов распределения, на практике меняются от сложности режимов доступа.
Условия эксплуатации E210 UPS указаны с учётом всех позиций изделия, включая ББП Faraday UPS 75W Simple и аккумулятор — их характеристики не идентичны характеристикам самого контроллера.

Документация

Sigur — Контроллер Sigur E210. Описание и инструкция по эксплуатации
