Sigur E4 Lite / E4 Pro — контроллер доступа на четыре точки

Сетевой контроллер СКУД Sigur на DIN-рейку (в исполнении UPS — настенный корпус) управляет до четырёх точек доступа: дверьми, турникетами, калитками или шлагбаумами.

Контроллеры доступа Sigur E4 Lite и E4 Pro

Модели семейства

Sigur E4 LiteБазовое исполнение на DIN-рейку, без USB-порта.

Габариты / установка	215×90×60 мм, DIN-рейка ТН35
Питание	10...15 В, ток не более 300 мА, мощность не более 4,5 Вт
Класс защиты	IP20
Температура	от -40 до +50 °C
Ключи / события / режимы доступа	до 5 000 / до 100 000 / до 30 000
Считыватели	до 8 (Wiegand, Clock & Data — до 4; OSDP v2.2 — до 8)
Реле / выходы ОК	4 силовых реле на переключение; 14 выходов «открытый коллектор»

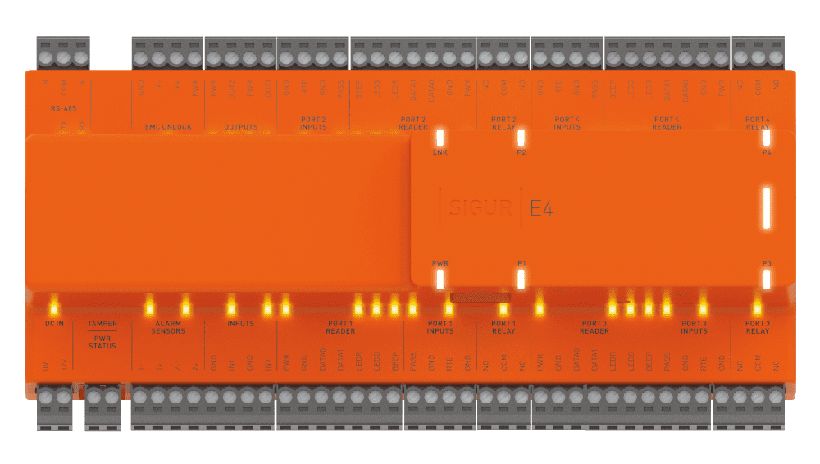

Sigur E4 ProРасширенное исполнение с USB-портом и вторым Ethernet-портом.

Питание	10...15 В, ток не более 450 мА (950 мА с USB 2.0), мощность не более 6,75 Вт (14,25 Вт с USB 2.0)
Ключи / события / режимы доступа	до 350 000 / до 400 000 / до 450 000
Ethernet-порты	2 — поддержка последовательной и кольцевой топологии подключения контроллеров
USB-порт	USB-A 2.0

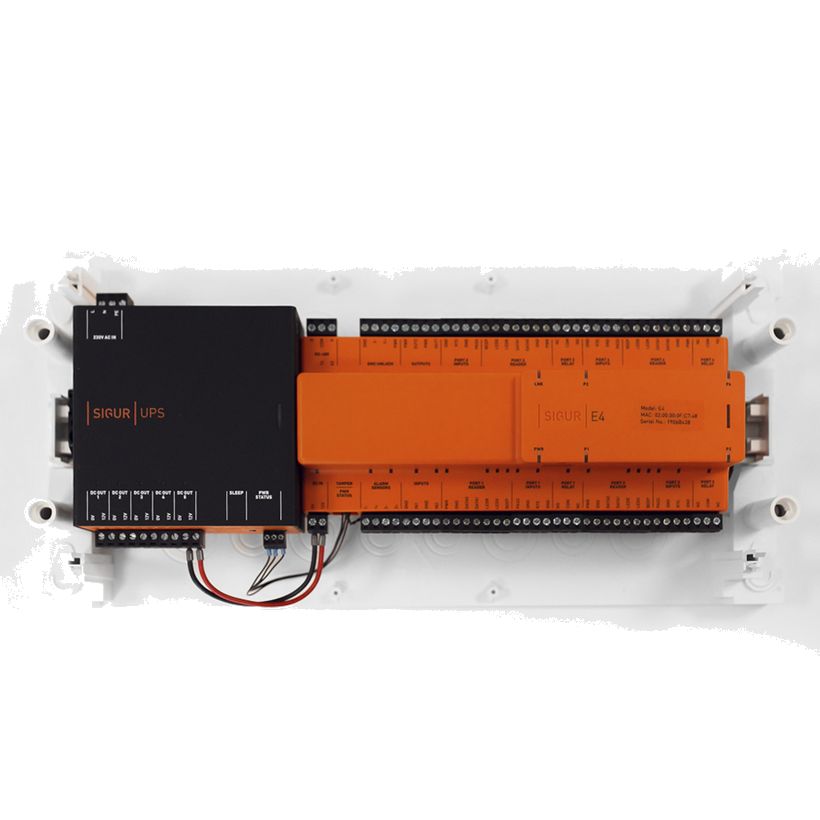

Sigur E4 Lite UPS / E4 Pro UPSИсполнения в настенном корпусе с блоком бесперебойного питания Sigur UPS 12V36W-5.

Габариты / установка	398×190×100 мм, на стену
Масса	2,8 кг нетто (с установленной АКБ)
Класс защиты	IP41
Температура	от +5 до +45 °C

Как это работает и подключается

Контроллер работает в сети СКУД Sigur по Ethernet 10/100BASE-TX и принимает решение о доступе автономно, независимо от связи с сервером.
К контроллеру подключаются до 8 считывателей (Wiegand-26/34/36/37/42/58, Wiegand-4/HID-6/Motorola-8 для кодонаборных панелей, Clock & Data, либо OSDP v2.2).
Может работать без исполнительных устройств для учёта рабочего времени.
Две двухпроводные линии подключения к пожарной сигнализации — при срабатывании должны обеспечивать разрыв шлейфа контроллеров.

Монтаж

E4 Lite/Pro крепится на DIN-рейку ТН35; исполнения UPS — на стену.
Категорически запрещается подключать замки без защитного варистора VD1 на катушке — ЭДС самоиндукции при размыкании может достигать сотен вольт и выводит из строя контакты реле.
Не устанавливать контроллер ближе 1 м от электрогенераторов, магнитных пускателей, электродвигателей, реле переменного тока и других источников электропомех.
Через сетевые брандмауэры нужно разрешить обмен между сервером и контроллерами по портам 3303 и 3305.
Защита линии питания срабатывает при 18 В — превышение этого порога отключает контроллер.

Примеры

Четыре двери

Контроллер управляет до четырёх дверей с электромагнитными или электромеханическими замками — потенциально или импульсно.

Шлагбаум или ворота

Паспорт допускает подключение одно- или двустворчатых, откатных или распашных шлагбаумов и ворот с датчиками наличия автомобиля.

Частые вопросы

Чем E4 отличается от E2?

E4 рассчитан на до 4 точек доступа и до 8 считывателей (4 реле, 14 выходов ОК), E2 — на 2 точки и до 4 считывателей (2 реле, 7 выходов ОК); остальная логика и интерфейсы совпадают.

Можно ли подключить шлагбаум?

Да, паспорт допускает подключение шлагбаумов и ворот с датчиками наличия автомобиля.

Нюансы и грабли

Количество ключей, которое реально пропишется в память контроллера, ограничивается также используемой лицензией ПО Sigur.
Автономная память между режимами и событиями распределяется динамически — цифры в характеристиках соответствуют одному из вариантов распределения, на практике меняются от сложности режимов доступа.
Электрические характеристики блока бесперебойного питания в комплекте E4 UPS — в отдельном руководстве на Sigur UPS 12V36W-5, не в этом документе.

Документация

Sigur — Контроллеры Sigur E4 Lite и E4 Pro. Описание и инструкция по эксплуатации
