Sigur E510 — контроллер доступа на четыре точки

Сетевой контроллер СКУД Sigur в металлическом корпусе управляет до четырёх точек доступа: дверьми, турникетами, калитками или шлагбаумами.

Модели семейства

Sigur E510Контроллер в металлическом корпусе без встроенного ББП.

Габариты корпуса	240×260×57 мм
Масса	не более 1,5 кг нетто
Питание	10...15 В постоянного тока, ток не более 250 мА, мощность не более 4 Вт
Класс защиты	IP20 по ГОСТ 14254
Температура	от -40 до +50 °C
Считыватели	до 4, интерфейс Wiegand, 1-Wire (Touch Memory) или Clock & Data
Реле	4 силовых реле на переключение

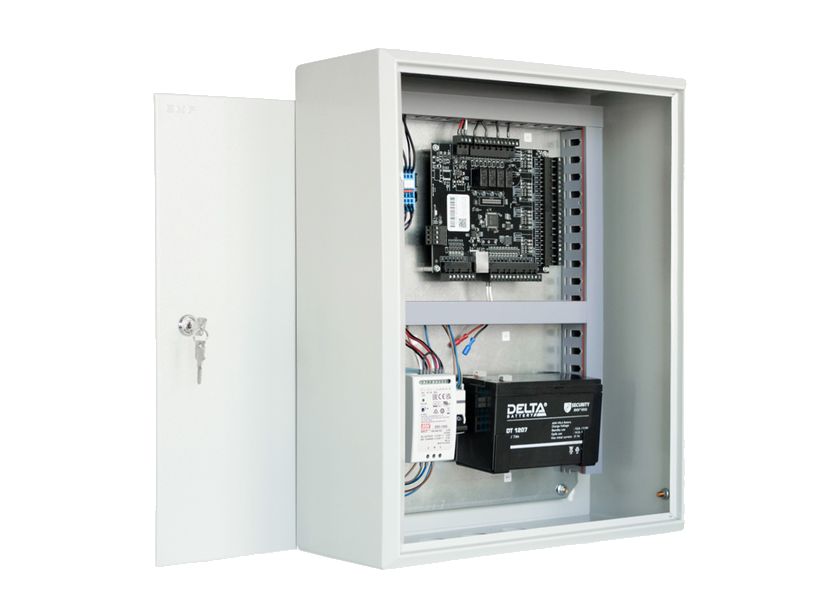

Sigur E510 UPSКонтроллер в металлическом корпусе с блоком бесперебойного питания Meanwell DRC-100A-12.

Габариты корпуса	400×500×170 мм
Масса	не более 8,1 кг нетто
Температура	от -30 до +50 °C
Выходная мощность ББП	96,6 Вт, выходное напряжение 12...15 В ±5%
АКБ	12 В 7 Ач Skat SB1207 — не входит в базовую комплектацию, устанавливается при необходимости

Как это работает и подключается

Контроллер работает по Ethernet 10/100BASE-TX в сети СКУД Sigur и принимает решение о доступе автономно по своей памяти ключей и режимов.
До 4 считывателей с интерфейсом Wiegand (26/34/36/37/42/58, а также Wiegand-4/HID-6/Motorola-8 для кодонаборных панелей), 1-Wire (Touch Memory) или Clock & Data.
До 90 000 автономно хранимых ключей, до 400 000 событий, до 30 000 режимов доступа (временных зон).
Может работать без исполнительных механизмов для учёта рабочего времени.
Двухпроводная гальванически развязанная линия подключения к пожарной сигнализации на несколько контроллеров; при срабатывании должна обеспечить разрыв шлейфа.

Монтаж

Не устанавливать контроллер ближе 1 м от электрогенераторов, магнитных пускателей, электродвигателей, реле переменного тока и других источников электропомех.
Сигнальные кабели и кабели низковольтного питания размещать не менее 50 см от силовых кабелей переменного тока и кабелей управления мощными моторами/насосами/приводами.
Предельный коммутируемый ток силовых релейных выходов — не более 5 А в нормально открытом режиме и не более 3 А в нормально закрытом.
Защита линии питания срабатывает при 18 В — превышение отключает контроллер.

Примеры

Четыре двери

Потенциальное или импульсное управление электромагнитными или электромеханическими замками и защёлками.

Шлагбаум

Паспорт допускает подключение одно- или двустворчатых, откатных или распашных шлагбаумов и ворот с датчиками наличия автомобиля.

Частые вопросы

Чем E510 UPS отличается от базового E510?

UPS — большой корпус (400×500×170 мм, до 8,1 кг) со встроенным блоком бесперебойного питания Meanwell DRC-100A-12 на 96,6 Вт и разъёмом под АКБ; базовый E510 работает без встроенного резерва питания.

Сколько считывателей поддерживает контроллер?

До 4 — с интерфейсом Wiegand, 1-Wire (Touch Memory) или Clock & Data.

Нюансы и грабли

Количество ключей, которое реально пропишется в память контроллера, ограничивается также используемой лицензией ПО Sigur.
Автономная память между режимами и событиями распределяется автоматически — цифры в характеристиках соответствуют одному из вариантов распределения, на практике меняются от сложности режимов доступа.
Условия эксплуатации E510 UPS указаны с учётом всех позиций изделия, включая ББП Meanwell DRC-100A-12 и аккумулятор.

Документация

Sigur — Контроллер Sigur E510. Описание и инструкция по эксплуатации
