Sigur MK100 / MK100 Pro — считыватель с кодонаборной панелью

Настенный считыватель для СКУД с сенсорной кодонаборной панелью: карты Mifare, EM Marine, HID ProxCard II, банковские карты и смартфоны по BLE/HCE.

Модели семейства

Sigur MK100Базовое исполнение.

Идентификаторы	Mifare (Ultralight, Classic, Mini, ID, DESFire, Plus), EM Marine, HID ProxCard II (125 кГц), PIN-код, банковские карты MasterCard/Visa/МИР по UID/EMV
Интерфейс связи с контроллером	Wiegand настраиваемой битности (6, 26, 34, 58); OSDP (RS-485)
Дальность чтения карт / смартфонов	до 9 см / до 10 м
Питание	12 В (9...28 В); ток не более 130 мА в ожидании, не более 230 мА при чтении
Класс защиты	IP66
Температура	от -40 до +60 °C
Габариты	90×90×12 мм, масса не более 0,3 кг нетто

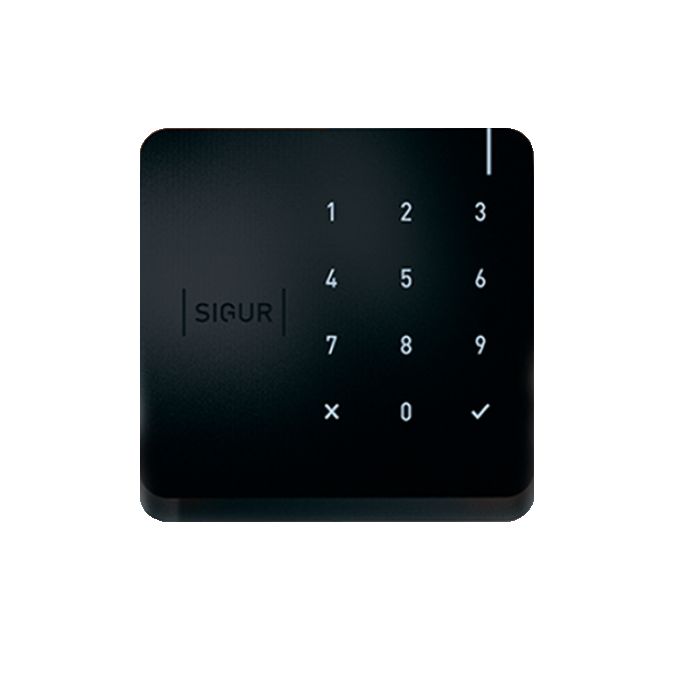

Sigur MK100 ProДополнительно поддерживает загрузку лицензий, расширяющих функциональность.

Лицензируемые функции

поддерживаются (в MK100 — нет)

Подключение проводами сечением 0,13-1,3 мм² к винтовому клеммнику на задней части корпуса; клеммы PWR, GND, D0/A, D1/B, LEDR, LEDG, BEEP.
Настенная панель и считыватель соединяются байонетным креплением; для снятия — ключ, идущий в комплекте.
Аппаратный сброс на заводские настройки: отключить питание, замкнуть линии D0 и BEEP, подать питание.

Между соседними считывателями для карт — расстояние не менее 15 см, чтобы один идентификатор не попадал в зону сразу двух считывателей.
Не устанавливать на металлические поверхности, вблизи источников радиопомех, силовых линий и прямых солнечных лучей — снижает дальность чтения карт и смартфонов.
Стандартная монтажная коробка — диаметр 65 мм, высота 45 мм; при установке напрямую на стену — 4 отверстия диаметром 6 мм и глубиной 45 мм.
На удалении Wiegand-считывателя от контроллера до 50 м — кабель сечением 0,22-0,5 мм² (например, КСПВ 8×0,5); при 50-100 м — не менее 0,75-1,0 мм² на линиях питания.
OSDP-считыватели подключаются кабелем UTP 5 категории или специальными кабелями (КИПЭВ/КИПвЭВ для внутренней проводки, КИПЭП/КИПвЭП для наружной), строго по топологии шины.

Считыватель у двери

Настенный монтаж с монтажной коробкой или без неё, подключение по Wiegand или OSDP к контроллеру СКУД.

Вход по PIN-коду

Сенсорная кодонаборная панель позволяет вводить PIN-код и выполнять функции без карты.

Можно ли подключить MK100 по OSDP?

Да, паспорт указывает интерфейс OSDP (RS-485) наравне с Wiegand.

Чем Pro отличается от базовой версии?

MK100 Pro дополнительно поддерживает загрузку лицензий, расширяющих базовую функциональность устройства.

При снятии и установке считывателя на линиях D0 и D1 формируются специальные Wiegand-посылки — учитывать при диагностике на линии.
Техническое обслуживание считывателю не требуется по паспорту; срок службы не менее 10 лет, гарантия — до 5 лет.
Считыватель нельзя использовать в агрессивных средах и взрывоопасных помещениях, несмотря на круглосуточный режим работы и IP66.
