Sigur · считыватели

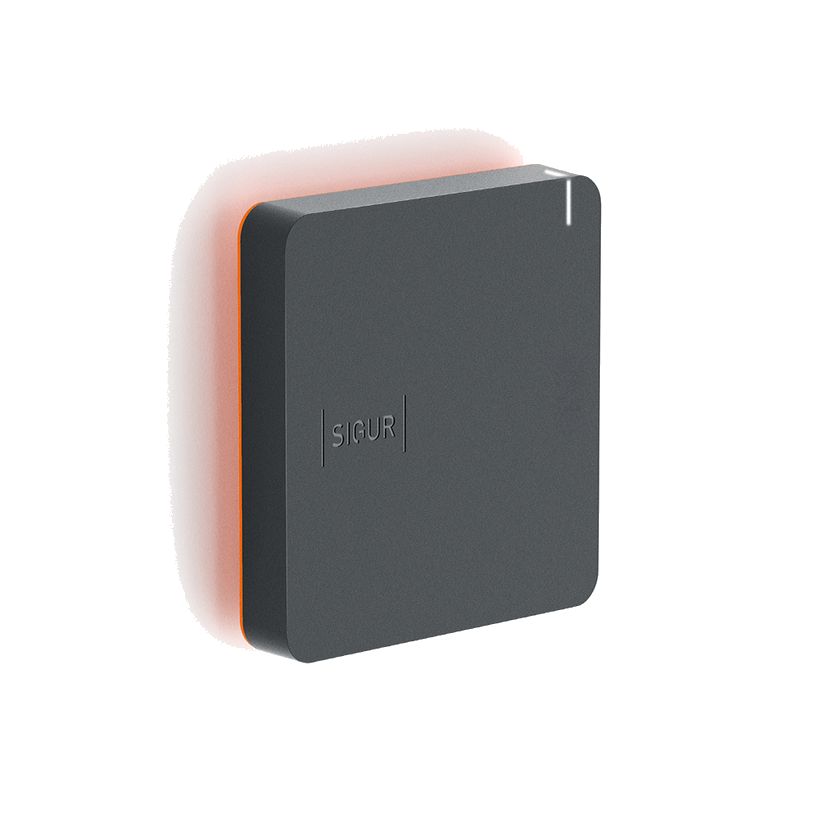

Sigur MR100 v2 Lite / v2 / v2 Pro — настенный считыватель

Настенный считыватель для СКУД: карты Mifare, EM Marine, HID ProxCard II; версии v2 и v2 Pro дополнительно читают смартфоны по BLE/HCE и банковские карты по EMV.

Модели семейства

Sigur MR100 v2 LiteБазовое исполнение без поддержки смартфонов и банковских карт.

Идентификаторы	Mifare (Ultralight, Classic, Mini, ID, DESFire, Plus), EM Marine, HID ProxCard II (125 кГц)
Интерфейс связи с контроллером	Wiegand (26, 34, 58); OSDP (RS-485)
Дальность чтения карт	до 9 см
Питание	12 В (9...28 В); ток не более 90 мА в ожидании, не более 130 мА при чтении
Класс защиты	IP66
Температура	от -40 до +60 °C
Габариты	90×90×12 мм, масса не более 0,2 кг нетто

Sigur MR100 v2Дополнительно читает смартфоны (приложение «Sigur Доступ») по BLE/HCE и банковские карты по EMV.

Идентификаторы (доп.)	Смартфоны по BLE/HCE, банковские карты MasterCard/Visa/МИР по EMV
Дальность чтения смартфонов	до 10 м при прямой видимости

Sigur MR100 v2 ProКак v2, дополнительно поддерживает загрузку лицензий, расширяющих функциональность.

Лицензируемые функции

поддерживаются (в Lite и v2 — нет)

Как это работает и подключается

Подключение проводами сечением 0,13-1,3 мм² к винтовому клеммнику на задней части корпуса; клеммы PWR, GND, D0/A, D1/B, LEDR, LEDG, BEEP.
Настенная панель и считыватель соединяются байонетным креплением; для снятия — ключ из комплекта.
Аппаратный сброс на заводские настройки: отключить питание, замкнуть линии D0 и BEEP, подать питание.

Монтаж

Между соседними считывателями для карт — расстояние не менее 15 см; для смартфонов — по настроенному уровню сигнала.
Не устанавливать на металлические поверхности, вблизи источников радиопомех, силовых линий и прямых солнечных лучей — снижает дальность чтения карт и смартфонов.
На удалении Wiegand-считывателя от контроллера до 50 м — кабель сечением 0,22-0,5 мм² (например, КСПВ 8×0,5); при 50-100 м — не менее 0,75-1,0 мм² на линиях питания.
OSDP-считыватели подключаются кабелем UTP 5 категории или специальными кабелями (КИПЭВ/КИПвЭВ, КИПЭП/КИПвЭП), строго по топологии шины.

Примеры

Считыватель у двери

Настенный монтаж с монтажной коробкой (диаметр 65 мм, высота 45 мм) или без неё.

Доступ по смартфону

Версии v2 и v2 Pro читают виртуальные идентификаторы со смартфона через приложение «Sigur Доступ».

Частые вопросы

Чем v2 Lite отличается от v2?

Lite не читает смартфоны и банковские карты по EMV — только Mifare, EM Marine и HID ProxCard II; v2 и v2 Pro добавляют BLE/HCE и EMV.

Какой ток потребляет считыватель?

Не более 90 мА в режиме ожидания и не более 130 мА при чтении идентификатора — одинаково для всех исполнений v2.

Нюансы и грабли

При снятии и установке считывателя на линиях D0 и D1 формируются специальные Wiegand-посылки — учитывать при диагностике.
Техническое обслуживание не требуется по паспорту; срок службы не менее 10 лет, гарантия — до 5 лет.
Не использовать в агрессивных средах и взрывоопасных помещениях, несмотря на IP66 и круглосуточный режим работы.

Документация

Sigur — Sigur MR100 v2. Паспорт
Sigur — Считыватель Sigur MR100 v2. Описание и инструкция по эксплуатации
