БЛ-1, БЛ-2, БЛ-3 — линейные блоки с усилителем для ППУ «RU БЛЮЗ»

Линейный блок ППУ «RU БЛЮЗ» с усилителем НЧ 20 или 40 Вт: принимает команды ББ и ретранслирует на речевые и световые оповещатели, контролирует линии и питание.

Модели семейства

БЛ-1Один усилитель 20 Вт — одна группа РОП.

Усилитель	один УНЧ 20 Вт
Питание сеть	220 В (+10%, -15%)
Резервное питание	12,6 В (+10%, -15%), батарея 12 В 7 Ач
Ток дежурный	сеть 300 мА / АКБ 210 мА
Ток «Пуск»	сеть 500 мА / АКБ 1000 мА
Линия до оповещателя	не более 100 м при сечении 0.5 мм
Габариты	не более 230×220×75 мм
Масса	не более 4,0 кг

БЛ-2Два усилителя по 20 Вт — две группы РОП.

Усилитель	два УНЧ по 20 Вт
Питание сеть	220 В (+10%, -15%)
Резервное питание	12,6 В (+10%, -15%), батарея 12 В 7 Ач
Ток дежурный	сеть 300 мА / АКБ 210 мА
Ток «Пуск»	сеть 500 мА / АКБ 1000 мА
Габариты	не более 230×220×75 мм
Масса	не более 4,0 кг

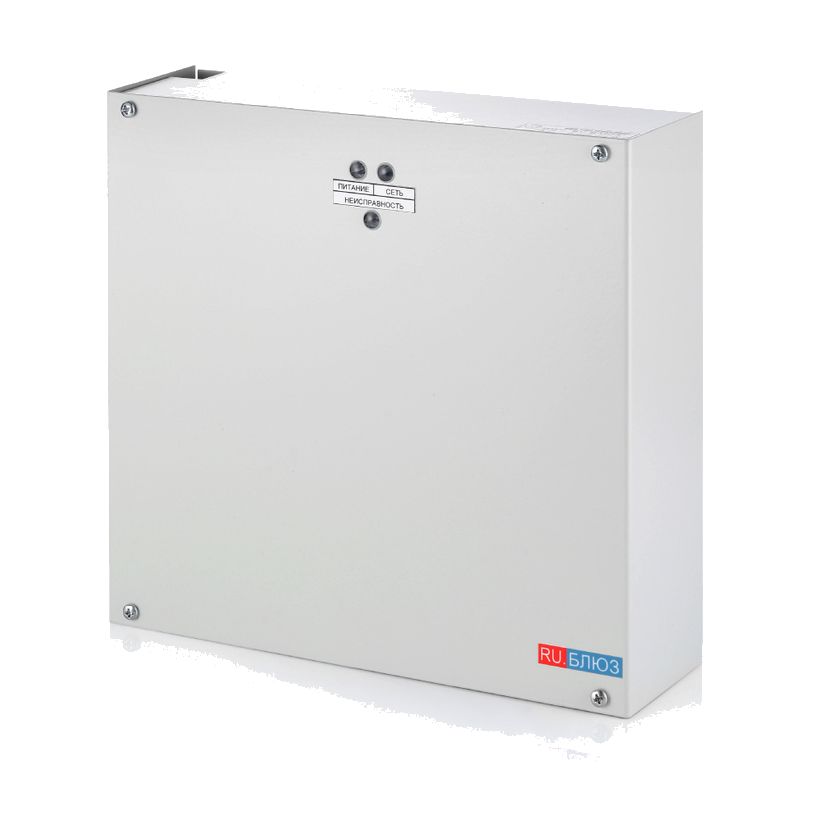

БЛ-3Один усилитель 40 Вт — группа мощных динамиков (рупоров), не более 20 шт.

Усилитель	один УНЧ 40 Вт
Нагрузка	мощные динамики не более 20 шт.
Питание сеть	220 В (+10%, -15%)
Резервное питание	12,6 В (+10%, -15%), батарея 12 В 7 Ач
Габариты	не более 230×220×75 мм
Масса	не более 4,0 кг

БЛ-2(А)БЛ-2 с дополнительной платой «А» для работы и в ППУ «RU БЛЮЗ», и в СОУЭ «БЛЮЗ».

Платы	основная и дополнительная «А»
Индикация основной платы	Д1 — 220 В, Д2 — аккумулятор, Д3 — общая неисправность
Резистор на клеммах ЭД	3,6 кОм

Как это работает и подключается

БЛ постоянно контролирует линии оповещателей и ЭДУ на обрыв и КЗ, число подключённых оповещателей с точностью до одного, сеть и аккумулятор, и передаёт это в ББ.
Время работы без основного питания: не менее 24 ч в дежурном режиме плюс не менее 2 ч в режиме «Пуск».
Кнопка «Калиб.» записывает в память БЛ количество оповещателей, адрес и состояние линий.

Монтаж

Снять переднюю панель (четыре винта), закрепить БЛ на вертикальной стене шурупами через проушины.
Линии связи подключить по проекту; при неиспользовании ЭДУ на клеммы поставить резистор 3,3 кОм.
Сеть 220 В и заземление подвести, аккумулятор 12 В 7 Ач установить, не подключая; питание подключать после линий и установки адреса.
Дип-переключателями задать номер зоны и адрес БЛ в зоне, кнопкой «Калиб.» записать состав; панель поставить и опломбировать.
БЛ-2(А) в ППУ «RU БЛЮЗ»: сначала отключить заводское соединение линий платы «А» с основной платой.

Примеры

Здание с двумя группами речевых оповещателей

БЛ-2 обслуживает две группы РОП, постоянные световые оповещатели и управляемые оповещатели.

Частые вопросы

Чем БЛ-3 отличается от БЛ-1?

У БЛ-3 один усилитель 40 Вт для группы мощных динамиков (не более 20 шт.), у БЛ-1 — 20 Вт на группу РОП.

Нюансы и грабли

Аккумулятор в комплект не входит.
В БЛ-2(А) для СОУЭ «БЛЮЗ» дип-переключатель Зона должен быть ON-1, OF-2,3,4, а Адрес — ON-1, OF-2,3,4.
Резистор на неиспользованный вход ЭДУ по РЭ ППУ — 3,3 кОм, в инструкции БЛ-2(А) на клеммах ЭД — 3,6 кОм: сверять по схеме своего блока.

Документация

Системсервис — паспорт БЛ-1/2/3, РЭ ППУ «RU БЛЮЗ» и инструкция БЛ-2(А) (sistemservis.spb.ru)
