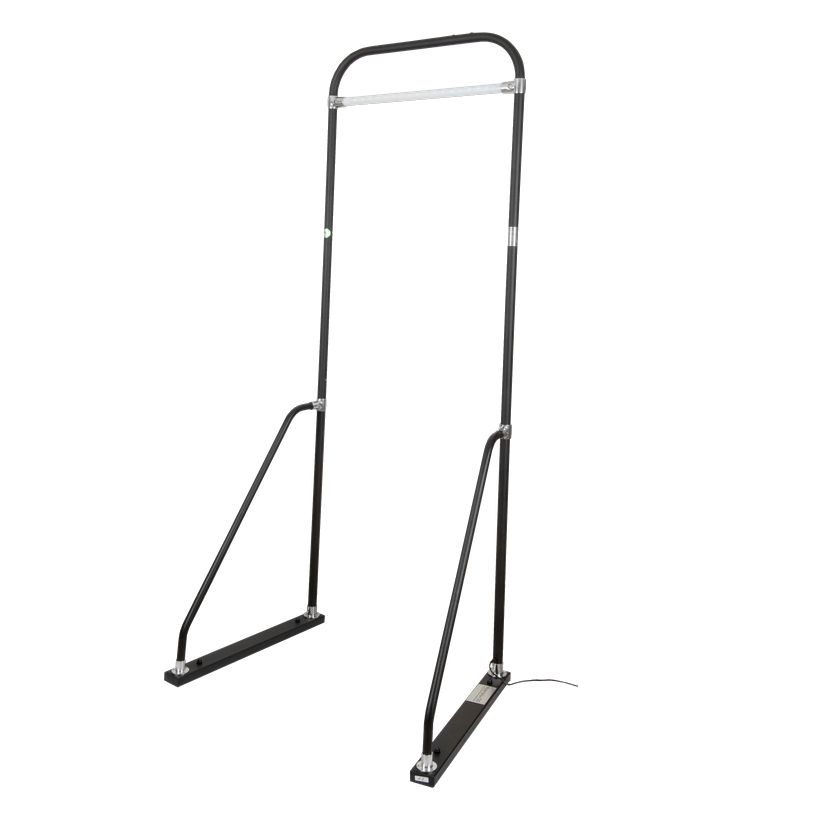

Фракталь-720 — стационарный арочный металлодетектор на проём 720 мм

Пассивный арочный металлодетектор на ферромагнитные предметы (оружие, колющие и режущие предметы) для проходных и постов досмотра; питание 12 В, световая и звуковая тревога.

Модели семейства

Фракталь-720 (СНЛБ.425718.006)Арка на двух опорах с встроенным блоком управления, устройством индикации и ИК-датчиком присутствия; питание от адаптера 12 В (12V, 1A, 12W).

Контролируемый проём	шириной 720 мм, скорость предмета не менее 0,5 м/с
Ток потребления	не более 350 мА
Готовность после включения	не более 60 с
Тревога	не менее 2 с, красная индикация и звук
Размеры в сборе	не более 2215×830×750 мм
Масса	не более 16 кг
Степень защиты	IP40
ВВФ	до +50 °C, до минус 10 °C, влажность 98 % при +25 °C
Срок службы	8 лет (кроме блока питания)

Как это работает и подключается

Принцип: пассивная регистрация изменения внешнего магнитного поля при движении предмета через проём между стойками; активного излучения нет, на кардиостимуляторы и магнитные носители не влияет.
Два канала обработки, логика «И»/«ИЛИ», регулировка чувствительности по каналам кнопками на плате, отключаемый ИК-датчик и регулировка громкости.
Дежурный режим — зелёная подсветка в верхней части арки, «Тревога» — красная и звук. После включения выключателем в положение «I» сначала красный, не более чем через 60 секунд — зелёный.

Монтаж

Собирайте на мягкой поверхности, чтобы не повредить порошково-полимерное покрытие. Опоры фиксируются стопорными винтами фланцев, арка крепится к опорам стойками на Т-образных соединителях.
Крепление к полу анкерными болтами М10×80, на болты надеть пластиковые колпачки.
Адаптер лучше включать в верхнее гнездо; если только в нижнее, прокладывайте кабель в кабель-канале или гофротрубе, жёстко закреплённых к полу.
В зоне обнаружения не должно быть подвижных предметов с ферромагнитными деталями; барьеры, турникеты, двери — неподвижные. Неподвижный металл (решётки, столы, трубопроводы) рядом со стойками допустим.
Минимально допустимое расстояние от ЧЭ до источника помех: автомобильные дороги 10 м, металлические двери 5 м, пассажирские лифты 5 м, микроволновые печи 3 м, двери с автоматическим открыванием без массивных металлических вставок 2 м, «тепловые пушки» 1,5 м, турникет «Трипод» из нержавейки 1 м, принтеры 1 м.

Примеры

Проходная и контрольный пункт

Стационарные зоны досмотра, где нужно находить огнестрельное и холодное оружие, колющие и режущие предметы.

Мелкие предметы

Многоступенчатая настройка чувствительности позволяет ловить и мелкие предметы — соразмерные лезвию бритвы, патрону АКМ.

Частые вопросы

Что обнаруживает?

Предметы с ферромагнитными материалами: огнестрельное и холодное оружие, колющие и режущие предметы.

Излучает ли?

Нет, прибор пассивный.

Нюансы и грабли

Установка на подвижное основание (тонкий дощатый пол) вызывает ложные срабатывания из-за покачивания арки.
Нельзя питать от источника выше 18 В постоянного тока и эксплуатировать вне помещения под осадками.
Кабель адаптера не оставляйте на проходе — его легко повредить.
Заводская настройка рассчитана на средний уровень помех; при сильных помехах нужна подстройка.

Документация

СКИЗЭЛ — руководство по эксплуатации СНЛБ.425718.006 РЭ
