DR-02 / DR-03 — накладные кнопки выхода
Накладные кнопки выхода для разблокировки замка со стороны помещения: DR-02 — механическая, DR-03 — сенсорная с двумя группами контактов.
Модели семейства
DR-02Кнопка выхода накладная, металлическая, логика НО.
| Логика работы | НО |
| Коммутируемое напряжение | 36 В, 3 А |
| Степень защиты | IP44 |
| Габариты | 80×30×24 мм |
| Вес | 0,12 кг |

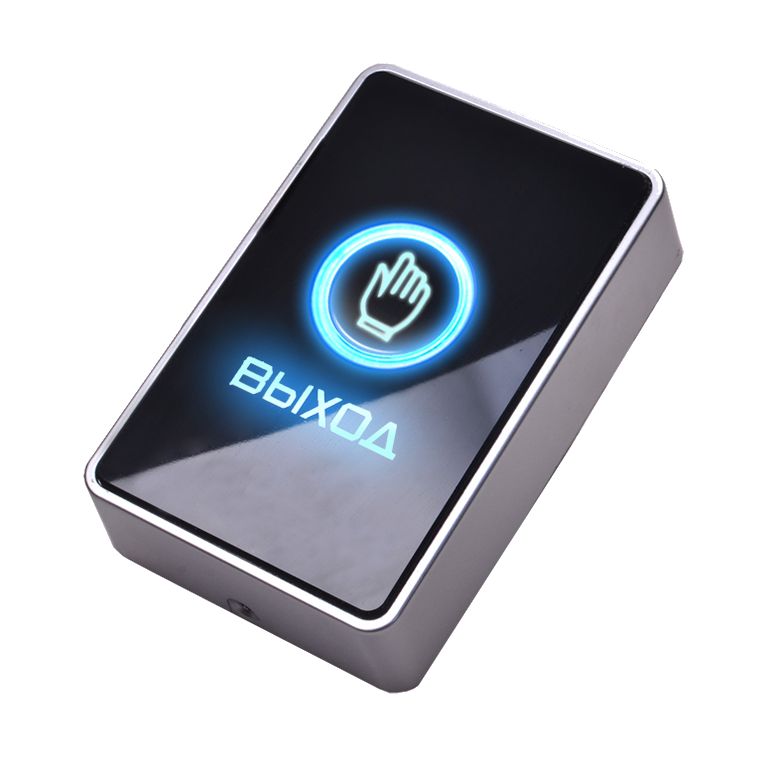

DR-03Кнопка выхода накладная, сенсорная, логика НО/НЗ, со светодиодной индикацией.
| Логика работы | НО, НЗ |
| Коммутируемое напряжение | 24 В, 3 А |
| Диапазон рабочих температур | -40...+50°C |
| Относительная влажность | 0-95% |
| Степень защиты | IP44 |
| Материал корпуса | пластик |
| Габариты | 86×50×20 мм |
| Вес | 0,1 кг |
Как это работает и подключается
- DR-03: провода — красный (+12В), чёрный (GND), жёлтый (общий контакт), белый (нормально закрытый контакт), оранжевый (нормально открытый контакт).
Монтаж
- DR-02 — металлическая накладная кнопка с логикой НО, коммутирует до 36 В, 3 А.
- DR-03 — сенсорная накладная кнопка с логикой НО и НЗ, коммутирует до 24 В, 3 А.
Примеры
Разблокировка замка изнутри
Накладная кнопка выхода на стену рядом с дверью.
Частые вопросы
Чем DR-03 отличается от DR-02?
DR-03 — сенсорная кнопка с двумя группами контактов (НО и НЗ) и светодиодной индикацией, DR-02 — механическая кнопка с одной группой (НО).
Нюансы и грабли
- DR-02 и DR-03 рассчитаны на разное коммутируемое напряжение (36 В против 24 В) — не путать при подборе замены.
- DR-03: при отключённом питании светодиодная индикация не горит; в режиме ожидания и при касании горит зелёным — по этому индикатору проверяют подачу питания.
Документация
- SLINEX — Кнопка выхода DR-02, руководство по эксплуатации
- SLINEX — Кнопка выхода DR-03, руководство по эксплуатации
