MA-01HD / MA-0XCRHD / MA-02/04/08 — аналоговые вызывные панели

Аналоговые вызывные видеопанели врезного или накладного монтажа: одноабонентская MA-01HD, со считывателем карт MA-0XCRHD и многоабонентские MA-02/04/08 с блоком расширения MA-08.

Модели семейства

MA-01HDОдноабонентская вызывная панель, питание от домофона.

Матрица	1/2,9" CMOS с механическим ИК-фильтром
Разрешение	1920×1080 пикс.
Тип видеосигнала	AHD 1080p (2 Мп) / AHD 720p (1 Мп) / PAL (960 ТВЛ)
Угол обзора	115°
Питание	постоянное, +12 В, 400 мА от домофона
Размеры панели (короба)	110×185×34 мм (98×173×34 мм)
Рабочая температура	-40...+50°C

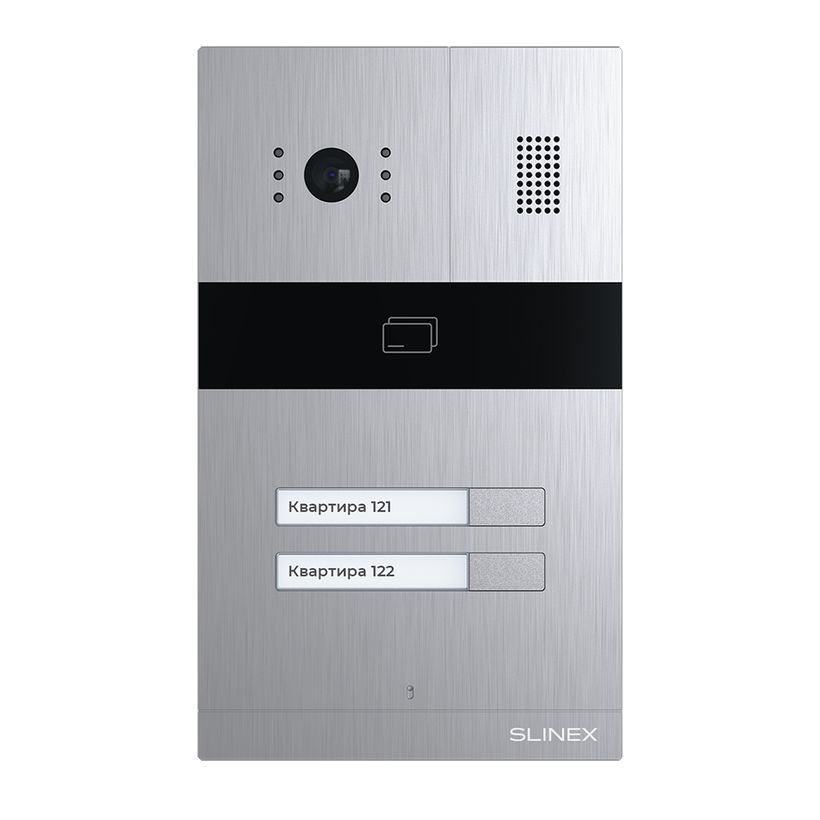

MA-0XCRHD (MA-01/02/03/04CRHD)Вызывные панели со встроенным двухстандартным считывателем бесконтактных карт EM-Marin/Mifare.

Матрица	1/2,9" CMOS с механическим ИК-фильтром
Разрешение	1920×1080 пикс.
Угол обзора	115°
Питание	постоянное, +12 В, 500 мА от внешнего адаптера
Размеры панели (короба)	110×185×34 мм (98×173×34 мм)
Рабочая температура	-40...+50°C

MA-02 / MA-04 / MA-08Многоабонентские вызывные панели на 2 или 4 абонента; MA-08 — блок расширения кнопок вызова для MA-02/04, без собственной камеры и не работает самостоятельно.

Тип сенсора	1/4" CMOS
Разрешение матрицы	960 ТВ-линий
Угол обзора	138°
Блок питания	+12 В, 500 мА
Потребление	6 Вт в рабочем режиме
Размеры панели (короба)	110×185×34 мм (98×173×34 мм)
Рабочая температура	-40...+65°C

Как это работает и подключается

MA-02/04 имеют двухстандартный считыватель, поддерживающий EM-Marin, Mifare Classic, Mifare ID, Ultralight, Ultralight EV1 и NFC.
MA-08 может использоваться только как блок расширения для панелей MA-02/04 и не работает самостоятельно.

Монтаж

Монтаж врезной (в короб) или накладной (опционально, с кронштейном).
Время открытия замка на MA-02 настраивается кнопкой вызова 1-го абонента (увеличение) или 2-го абонента (уменьшение); на MA-04 — кнопками 2-го и 3-го абонента.

Примеры

Один абонент

MA-01HD — одноабонентская панель без считывателя.

Подъезд на несколько квартир

MA-02/04 с блоком расширения MA-08 добавляют кнопки вызова для большего числа абонентов.

Доступ по картам

MA-0XCRHD со встроенным считывателем EM-Marin/Mifare открывает дверь картой без вызова.

Частые вопросы

Можно ли расширить панель MA-02 под больше абонентов?

Да, к MA-02/04 подключается блок расширения MA-08 с дополнительными кнопками вызова.

Нюансы и грабли

MA-08 не входит в комплект с собственным блоком питания и не является самостоятельной панелью — только расширение кнопок для MA-02/04.
У MA-01HD и MA-02/04/08 разные пределы рабочей температуры (-50 для HD-версии до +50°C, у MA-02/04/08 до +65°C) — не путать характеристики при подборе замены.

Документация

SLINEX — Вызывная панель MA-01HD, инструкция по эксплуатации
SLINEX — Вызывные панели MA-01/02/03/04CRHD, инструкция по эксплуатации
SLINEX — Вызывные панели MA-02/04/08, инструкция по эксплуатации
