SLINEX · вызывные панели

ML-15/16/17/20HD, ML-20CRHD, ML-20HR — компактные вызывные панели

Компактные аналоговые вызывные панели накладного или врезного монтажа: базовые AHD/CVBS ML-15/16/17/20HD, со считывателем и выходом Wiegand ML-20CRHD и бюджетная многоформатная ML-20HR.

Модели семейства

ML-15HDКомпактная AHD-панель, узкий угол обзора.

Матрица	1/2,9" CMOS, 1920×1080 пикс.
Тип видеосигнала	AHD 1080p (2 Мп), AHD 720p (1 Мп) или CVBS (PAL)
Угол обзора	76°
Размеры	49×128×41 мм (с кронштейном)
Рабочая температура	-40...+50°C

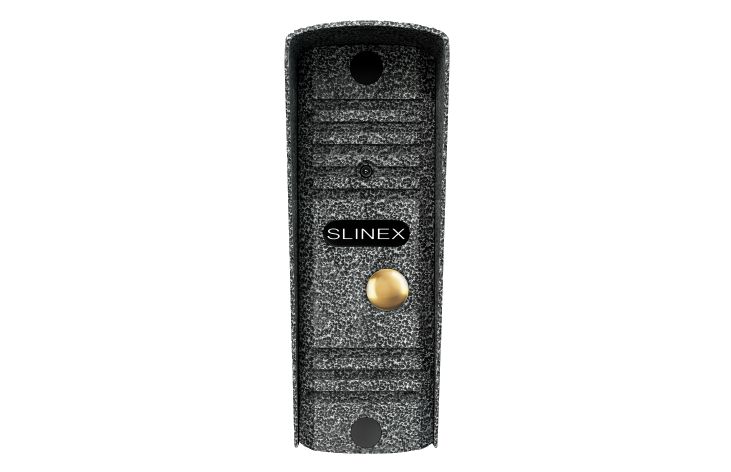

ML-16HDКомпактная AHD-панель, узкий угол обзора.

Матрица	1/2,9" CMOS, 1920×1080 пикс.
Тип видеосигнала	AHD 1080p (2 Мп), AHD 720p (1 Мп) или CVBS (PAL)
Угол обзора	76°
Размеры	41×122×25 мм
Рабочая температура	-40...+50°C

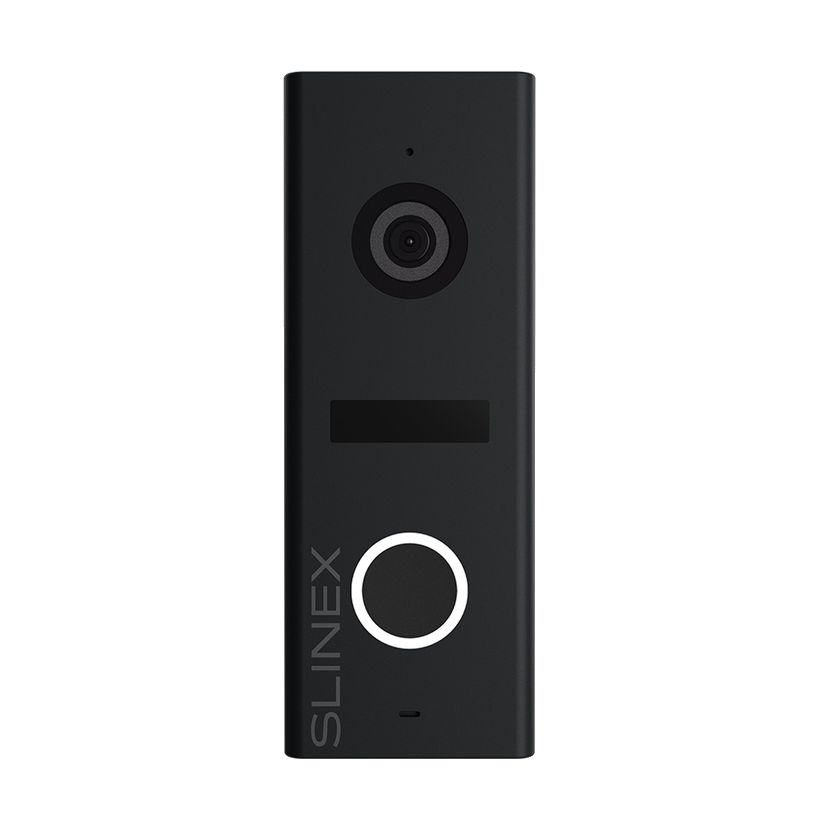

ML-17HDAHD-панель с расширенным углом обзора и низким потреблением.

Матрица	1/2,9" CMOS, 1920×1080 пикс.
Тип видеосигнала	AHD 1080p (2 Мп), AHD 720p (1 Мп) или CVBS (PAL)
Угол обзора	130°
Напряжение питания	постоянное, +12 В
ИК-подсветка	дальность 3 м
Потребление	2,5 Вт в рабочем режиме
Размеры	48×133×21 мм
Рабочая температура	-40...+50°C

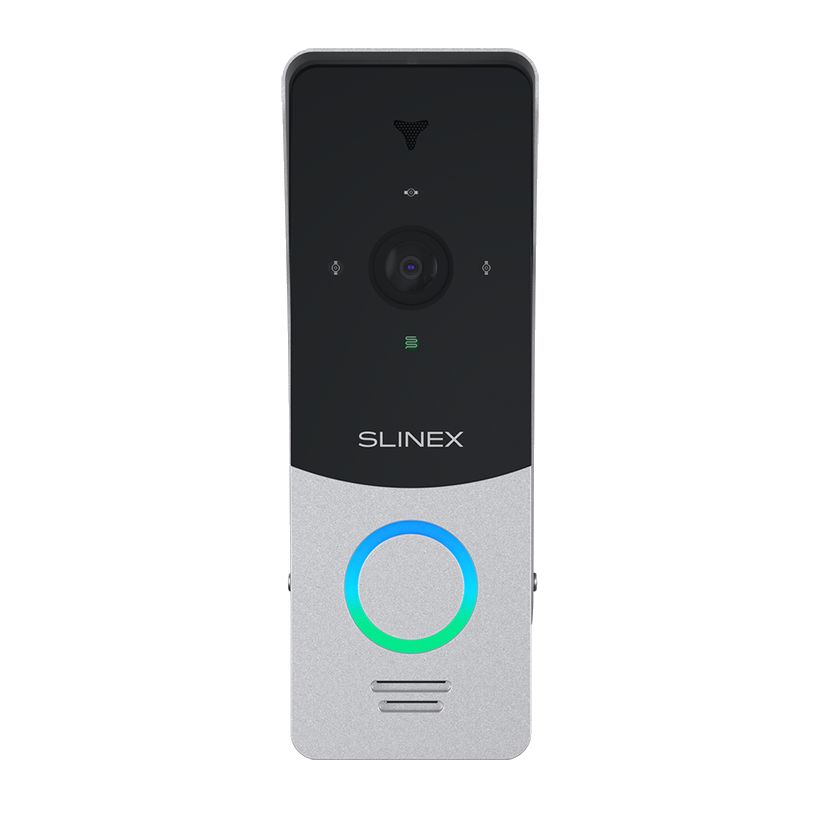

ML-20HD / ML-20TLHDAHD-панель среднего угла обзора.

Матрица	1/2,9" CMOS, 1920×1080 пикс.
Тип видеосигнала	AHD 1080p (2 Мп), AHD 720p (1 Мп) или CVBS (PAL)
Угол обзора	115°
Размеры	45×130×24 мм
Рабочая температура	-40...+50°C

ML-20CRHDAHD-панель со встроенным считывателем карт, есть версия с выходом Wiegand (D0/D1) для СКУД.

Матрица	1/2,9" CMOS, 1920×1080 пикс.
Тип видеосигнала	AHD 1080p (2 Мп), AHD 720p (1 Мп) или CVBS (PAL)
Угол обзора	115°
Интерфейс считывателя	Wiegand (контакты D0, D1)
Размеры	45×130×24 мм
Рабочая температура	-40...+50°C

ML-20HRБюджетная многоформатная панель с матрицей 1/4" (без AHD 1080p).

Матрица	1/4" CMOS
Разрешение	960 ТВ-линий (CVBS) / 1,0 Мп (AHD)
Тип видеосигнала	PAL / AHD / CVI
Угол обзора	120°
Тип установки	накладной или врезной монтаж
Размеры	45×130×24 мм
Рабочая температура	-40...+50°C

Как это работает и подключается

ML-20CRHD питается +12 В от адаптера питания, выход считывателя — интерфейс Wiegand (D0/D1).

Монтаж

Панели ML-20 монтируются накладным или врезным способом.
ML-17HD подключает замки при потреблении 2,5 Вт в рабочем режиме от источника +12 В.

Примеры

Компактный монтаж

ML-15HD/ML-16HD — узкие панели для установки в тесный проём.

СКУД по карте на панели

ML-20CRHD с выходом Wiegand передаёт номер карты на контроллер доступа.

Частые вопросы

Какая панель поддерживает вывод карты на контроллер СКУД?

ML-20CRHD с интерфейсом Wiegand (D0/D1).

Нюансы и грабли

У моделей одна серия ML, но разный угол обзора (76° у ML-15/16HD против 130° у ML-17HD и 115-120° у ML-20) — при замене панели сверять угол обзора, а не только размеры.
ML-20HR — единственная в серии с матрицей 1/4" и разрешением 960 ТВЛ/1,0 Мп, а не 1920×1080 — не путать с ML-20HD при подборе аналога.
