БПС-12 — стабилизированные блоки питания 12 В без резерва

Линейка БПС-12 на токи от 1 до 5 А: обычные (IP 21), уличные «-У» (IP 56) и герметичные «-W» (IP 67). Без места под АКБ.

Модели семейства

БПС-12/1Стабилизированный блок питания 12 В, 1 А, пластиковый корпус. Артикул 11023.

Сеть	100…265 В
Потребление от сети	не более 18 Вт
Выходное напряжение	11,8…14,0 В
Номинальный ток нагрузки	1 А
Выходная мощность	не более 14 Вт
Пульсации	130 мВ
Защита оболочки	IP 21
Температура	-15…+50 °C
Габариты	88х32х22 мм
Масса	0,04 кг
Регулировка выходного напряжения	есть
Клеммы	винтовые

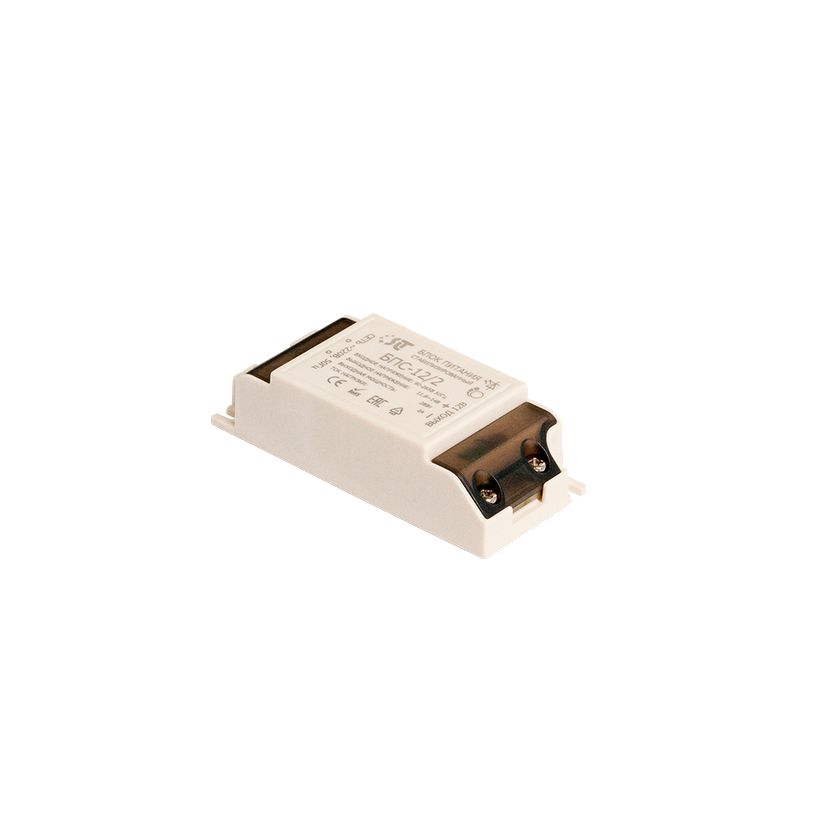

БПС-12/2Стабилизированный блок питания 12 В, 2 А, пластиковый корпус. Артикул 11024.

Сеть	90…265 В
Потребление от сети	не более 36 Вт
Выходное напряжение	11,8…14,0 В
Номинальный ток нагрузки	2 А
Выходная мощность	не более 28 Вт
Пульсации	110 мВ
Защита оболочки	IP 21
Температура	-15…+50 °C
Габариты	88х39х22 мм
Масса	0,06 кг
Регулировка выходного напряжения	есть
Клеммы	винтовые

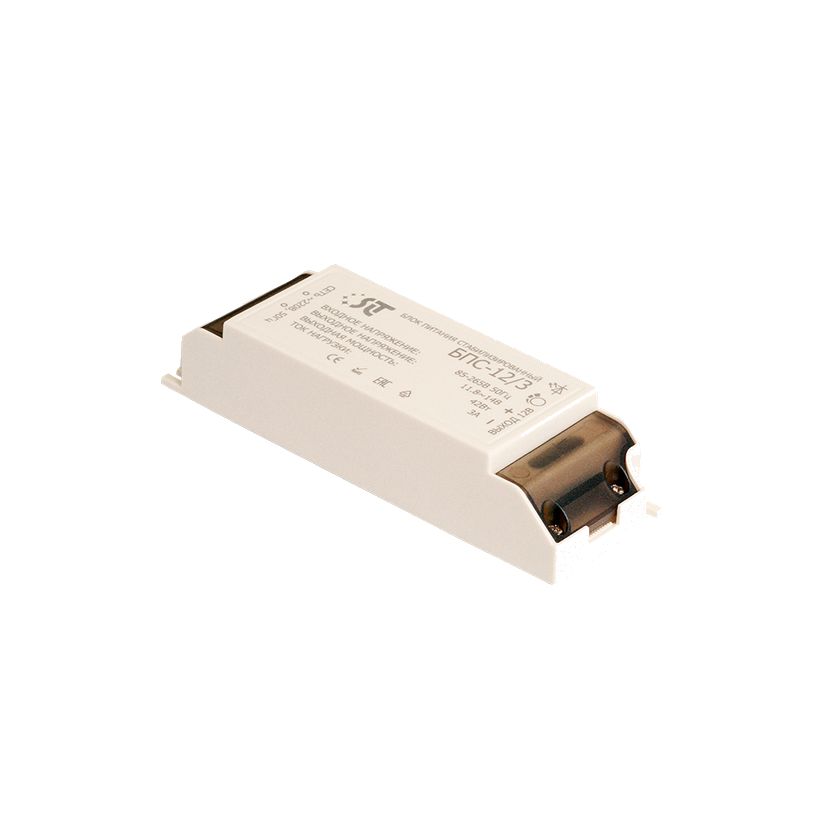

БПС-12/3Стабилизированный блок питания 12 В, 3 А, пластиковый корпус. Артикул 11025.

Сеть	85…265 В
Потребление от сети	не более 53 Вт
Выходное напряжение	11,8…14,0 В
Номинальный ток нагрузки	3 А
Выходная мощность	не более 42 Вт
Пульсации	30 мВ
Защита оболочки	IP 21
Температура	-15…+50 °C
Габариты	140х45х28 мм
Масса	0,12 кг
Регулировка выходного напряжения	есть
Клеммы	винтовые

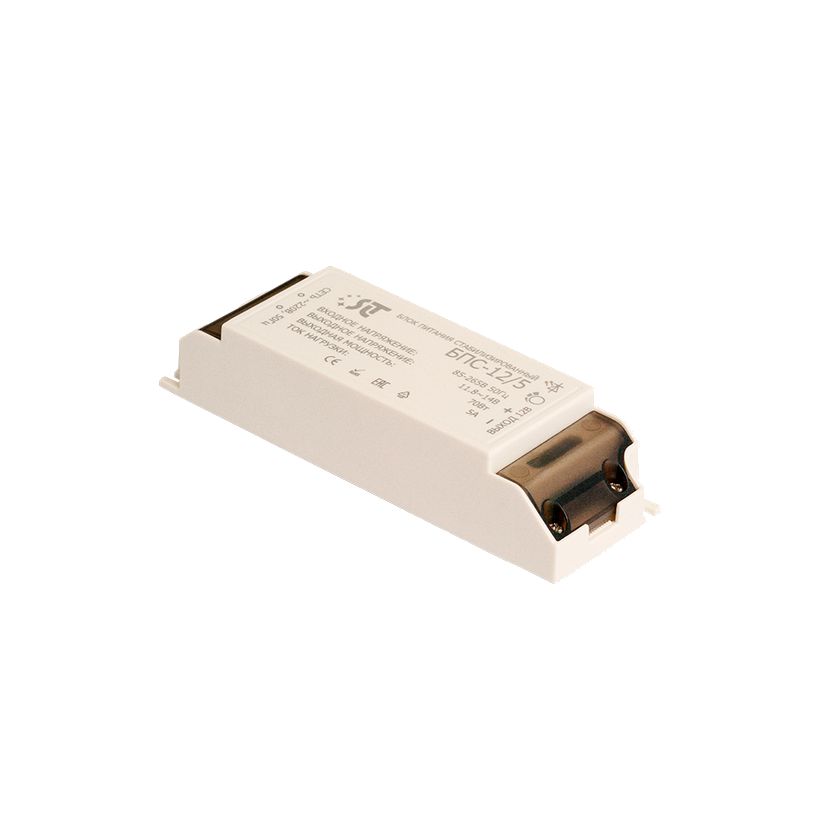

БПС-12/5Стабилизированный блок питания 12 В, 5 А, пластиковый корпус. Артикул 11026.

Сеть	85…265 В
Потребление от сети	не более 88 Вт
Выходное напряжение	11,8…14,0 В
Номинальный ток нагрузки	5 А
Выходная мощность	не более 70 Вт
Пульсации	25 мВ
Защита оболочки	IP 21
Температура	-15…+50 °C
Габариты	140х45х28 мм
Масса	0,14 кг
Регулировка выходного напряжения	есть
Клеммы	винтовые

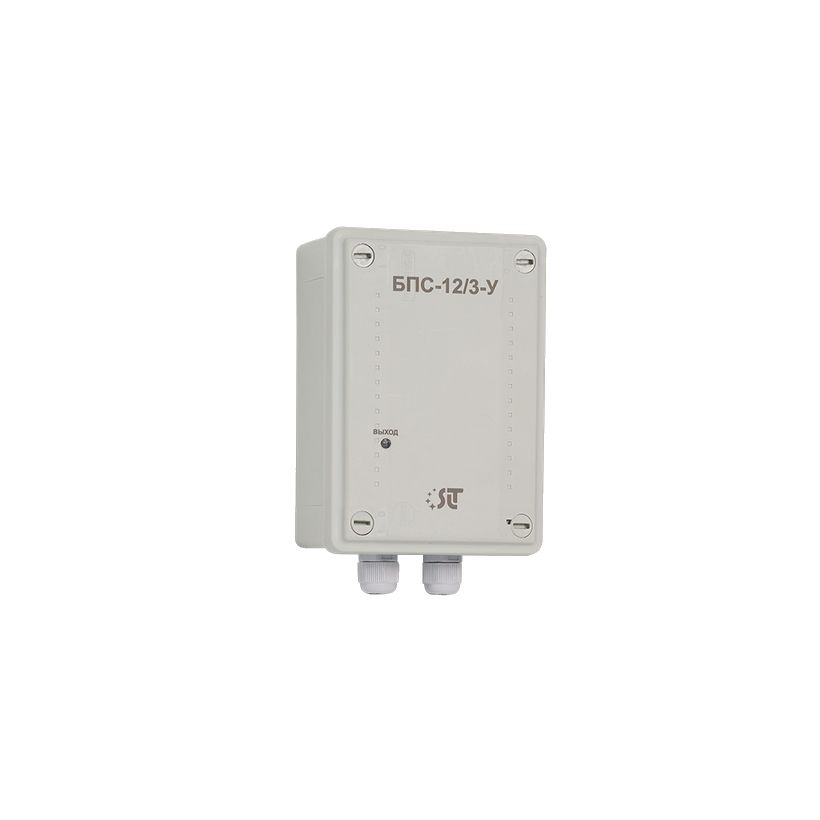

БПС-12/3-УСтабилизированный блок питания 12 В, 3 А, пластиковый корпус. Артикул 11260.

Сеть	150…265 В
Потребление от сети	не более 53 Вт
Выходное напряжение	11,0…14,0 В
Номинальный ток нагрузки	3 А
Выходная мощность	не более 42 Вт
Пульсации	50 мВ
Защита оболочки	IP 56
Температура	-25…+50 °C
Габариты	154х94х62 мм
Масса	0,17 кг
Регулировка выходного напряжения	есть
Клеммы	винтовые
Исполнение	герметичный

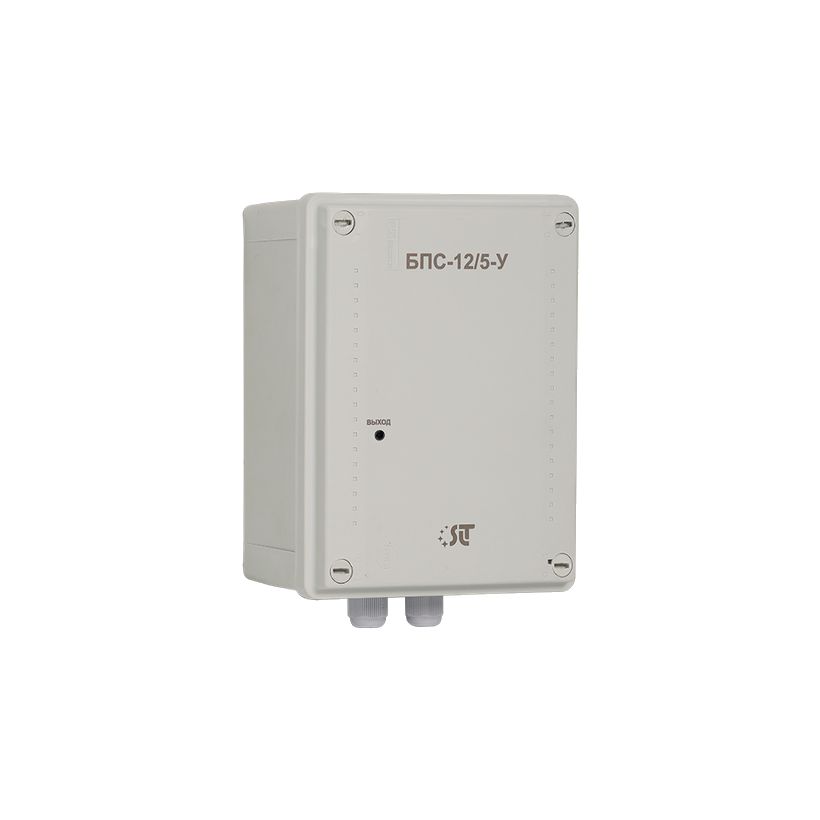

БПС-12/5-УСтабилизированный блок питания 12 В, 5 А, пластиковый корпус. Артикул 11261.

Сеть	150…265 В
Потребление от сети	не более 88 Вт
Выходное напряжение	11,0…14,0 В
Номинальный ток нагрузки	5 А
Выходная мощность	не более 70 Вт
Пульсации	50 мВ
Защита оболочки	IP 56
Температура	-25…+50 °C
Габариты	185х124х84 мм
Масса	0,25 кг
Регулировка выходного напряжения	есть
Клеммы	винтовые
Исполнение	герметичный

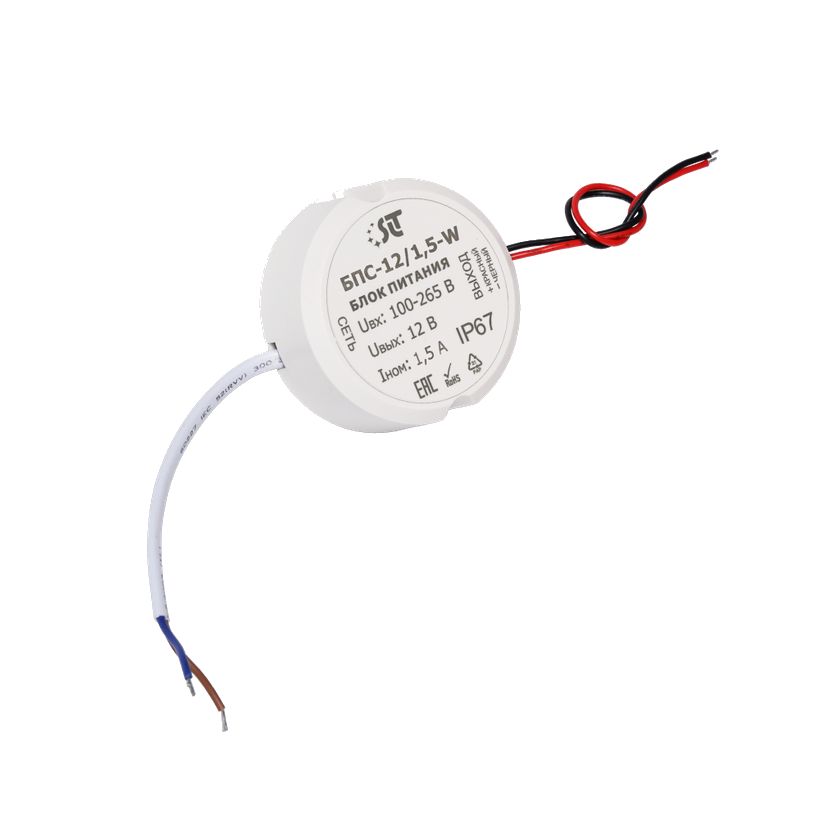

БПС-12/1,5-WСтабилизированный блок питания 12 В, 1,5 А, пластиковый корпус. Артикул 11386.

Сеть	100…265 В
Потребление от сети	не более 27 Вт
Выходное напряжение	12 В
Номинальный ток нагрузки	1,5 А
Выходная мощность	не более 18 Вт
Пульсации	60 мВ
Защита оболочки	IP 67
Температура	-30…+50 °C
Габариты	∅ 55 х 22 мм
Масса	0,09 кг
Длина проводов сети и нагрузки	не менее 120 мм
Исполнение	герметичный

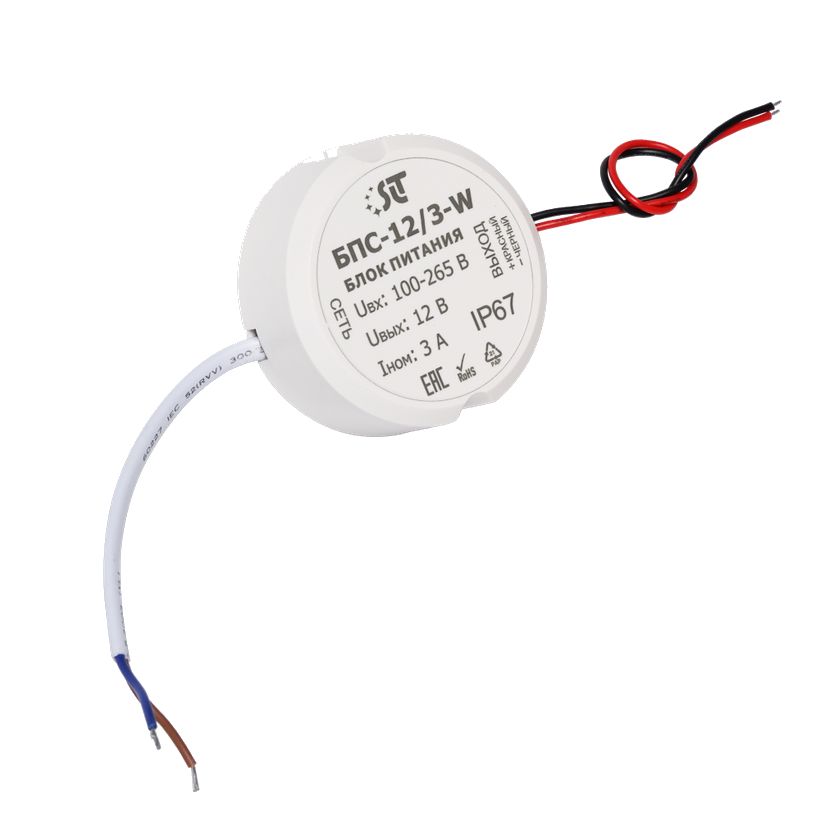

БПС-12/3-WСтабилизированный блок питания 12 В, 3 А, пластиковый корпус. Артикул 11387.

Сеть	100…265 В
Потребление от сети	не более 53 Вт
Выходное напряжение	12 В
Номинальный ток нагрузки	3 А
Выходная мощность	не более 36 Вт
Пульсации	60 мВ
Защита оболочки	IP 67
Температура	-30…+50 °C
Габариты	∅ 65 х 26 мм
Масса	0,13 кг
Длина проводов сети и нагрузки	не менее 120 мм
Исполнение	герметичный

Все модели — стабилизированные источники 12 В с защитой выходной цепи от перегрузки по току и короткого замыкания и индикатором работы.
У моделей с регулировкой выходное напряжение подстраивается в пределах 11,8…14,0 В (у «-У» — 11,0…14,0 В); у «-W» выходное напряжение 12 В.

К «-W» провода сети и нагрузки уже выведены, длина не менее 120 мм; у остальных — винтовые клеммники.
Выбирать источник по номинальному току нагрузки и температуре места установки; модели IP 21 предназначены для сухих помещений.

Внутри помещения

Модели БПС-12/1…/5 — IP 21, диапазон температур -15…+50 °C, выходное напряжение регулируется.

Снаружи

БПС-12/3-У и /5-У — IP 56, -25…+50 °C; БПС-12/1,5-W и /3-W — IP 67, -30…+50 °C. Для уличных «-У» есть кронштейн на столб КС-3/5-У.

Чем «-У» отличается от «-W»?

«-У» — IP 56 с винтовыми клеммниками и регулировкой напряжения; «-W» — IP 67 в круглом корпусе с выведенными проводами.

Диапазон сети у моделей разный (от 85…265 В до 150…265 В у «-У») — сверять с фактическим напряжением.
Пульсации у моделей различаются от 25 до 130 мВ; для чувствительной нагрузки брать модель с меньшими пульсациями.
Резервирования нет — при пропадании сети выход пропадает; для резерва см. ББП.
