КС-4, КРН-4, КК-8, УК-2П, КРТП-10 — коммутационные коробки для слаботочных проводов
Небольшие пластиковые коробки для разводки пар: 4 контакта (4×2 провода) или 20 контактов (10×2 провода). Работа от -50 до +50 °C.
Модели семейства
КС-4Коробка коммутационная для 4×2 проводов. Артикул 10355.
| Количество контактов | 4 |
| Габариты | 42х42х21 мм |
| Масса | 0,022 кг |
| Температура | -50…+50 °C |

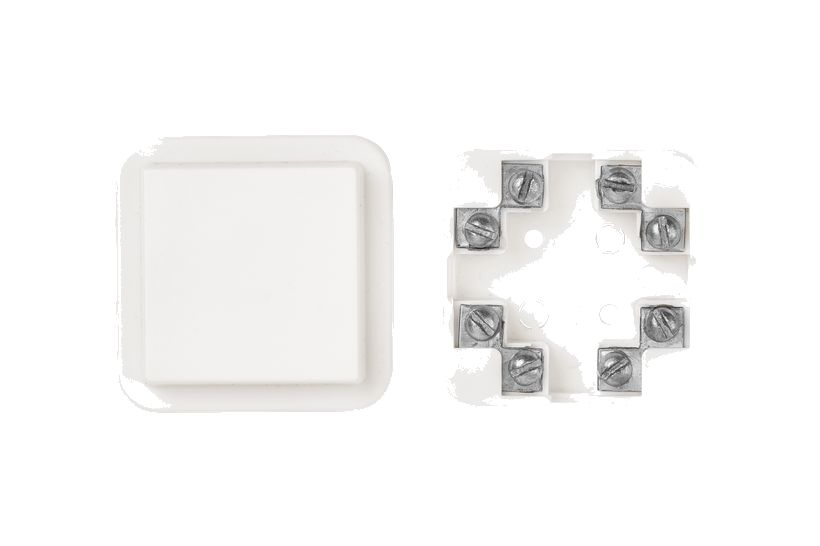

КРН-4Коробка коммутационная для 4×2 проводов на защёлке. Артикул 10377.
| Количество контактов | 4 |
| Габариты | 43х43х19 мм |
| Масса | 0,022 кг |
| Температура | -50…+50 °C |

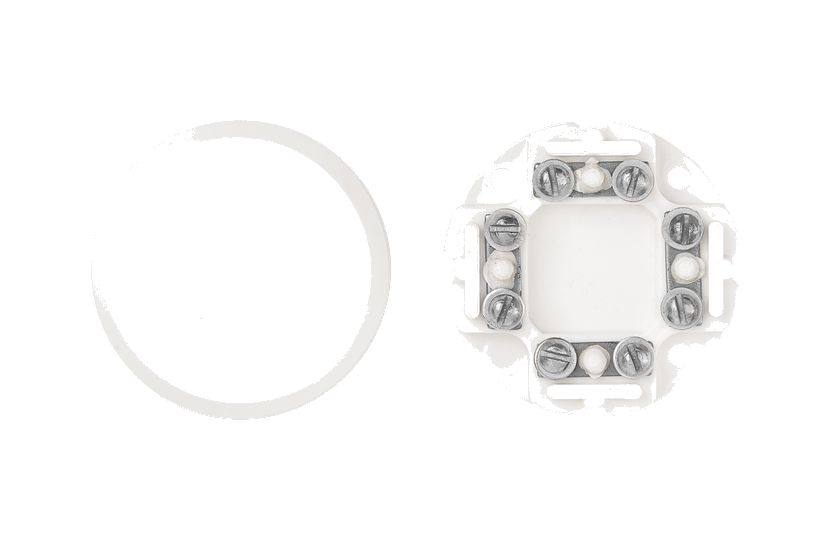

КК-8Коробка коммутационная для 4×2 проводов на защёлке. Артикул 10327.
| Количество контактов | 4 |
| Габариты | 62х21 мм |
| Масса | 0,032 кг |
| Температура | -50…+50 °C |

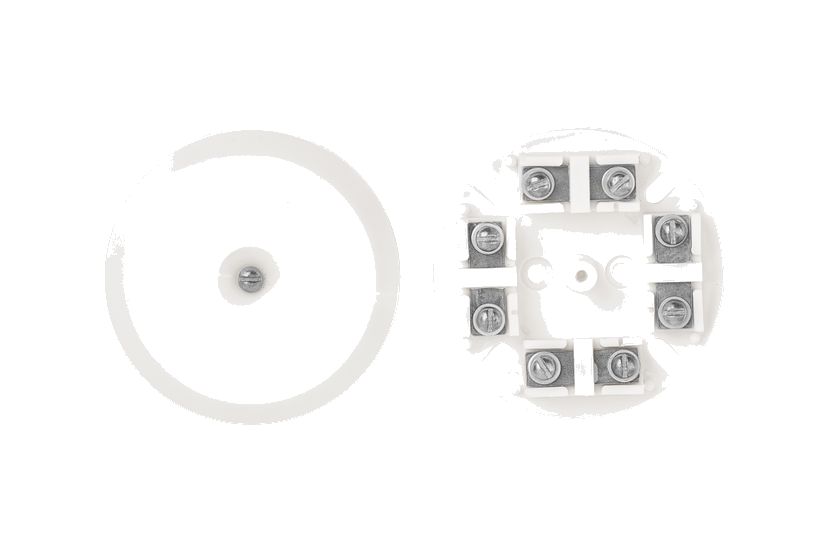

УК-2ПКоробка коммутационная для 4×2 проводов. Артикул 10170.
| Количество контактов | 4 |
| Габариты | 62х20 мм |
| Масса | 0,032 кг |
| Температура | -50…+50 °C |

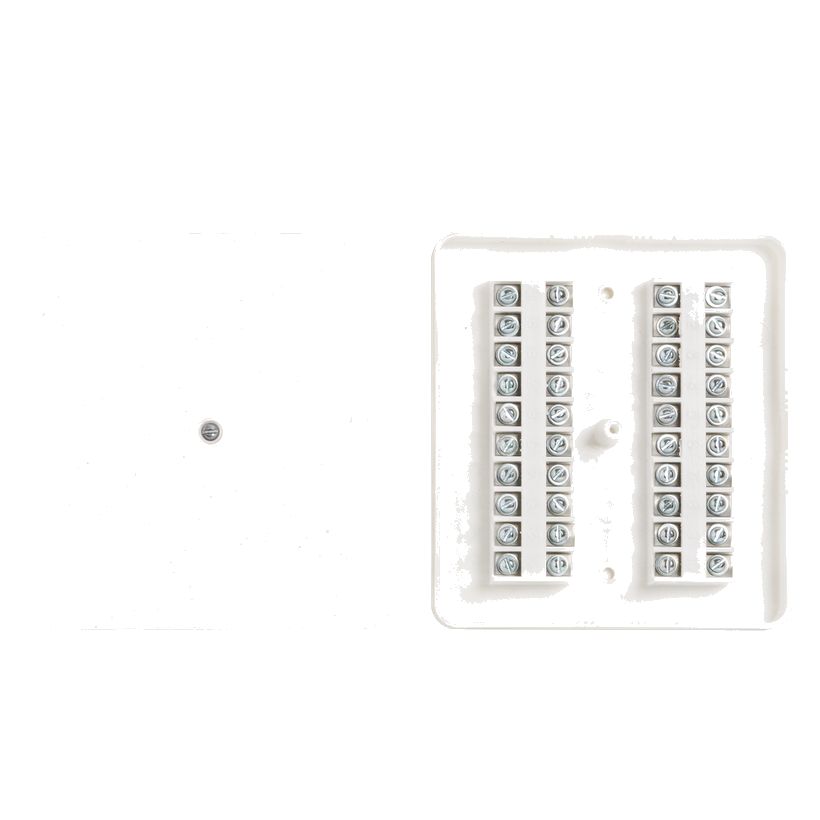

КРТП-10Коробка коммутационная для 10×2 проводов. Артикул 10376.
| Количество контактов | 20 |
| Габариты | 113х125х27 мм |
| Масса | 0,170 кг |
| Температура | -50…+50 °C |
Как это работает и подключается
- Коробки коммутационные: служат для соединения и разветвления слаботочных проводов на контактах в корпусе.
Примеры
Соединение 4 пар
КС-4, КРН-4, КК-8, УК-2П рассчитаны на 4×2 провода (4 контакта). У КРН-4 и КК-8 — на защёлке.
Разводка 10 пар
КРТП-10 — коробка на 10×2 проводов (20 контактов); для неё есть металлическая перемычка на 10 контактов (сталь, 90х17х0,5 мм, масса 0,005 кг, артикул 10378).
Частые вопросы
Сколько контактов у КРТП-10?
20 (для 10×2 проводов).
Нюансы и грабли
- Абонентские коробки с резисторами (КРА-4, РОН-2, УК-2Р) вынесены в отдельную карточку slt-kra-4: они относятся к сети проводного вещания.
- Для КРТП-10 число контактов 20 (10×2), у остальных — 4.
