SLT · абонентские коробки проводного вещания

КРА-4, РОН-2, УК-2Р — абонентские распределительные коробки с резисторами (проводное вещание)

Небольшие пластиковые коробки с резисторами для ответвления провода от сети проводного вещания к 1, 2 или 4 абонентам. Работа от -50 до +50 °C.

Модели семейства

КРА-4 300 ОмНа 4 абонента, резисторы 300 Ом 0.5 Вт. Артикул 10465.

Номинальное напряжение сети	15/30 В
Сопротивление резисторов	300 Ом
Количество абонентов	от 1 до 4
Габариты	113х125х27 мм
Масса	0,180 кг
Температура	-50…+50 °C

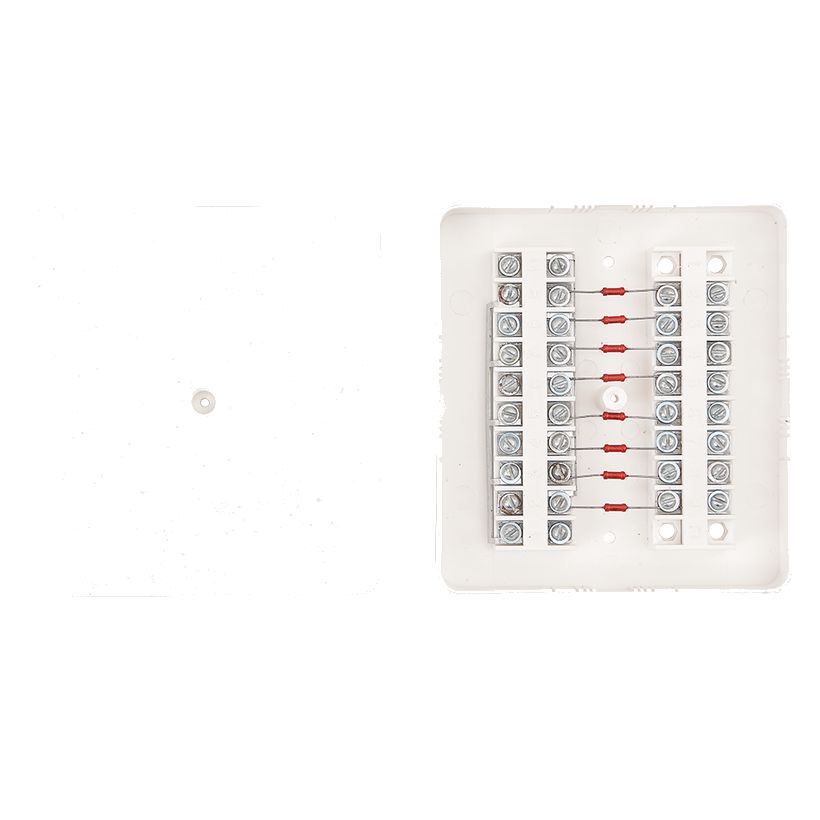

КРА-4 75 ОмНа 4 абонента, резисторы 75 Ом 0.5 Вт. Артикул 10434.

Сопротивление резисторов	75 Ом
Количество абонентов	4

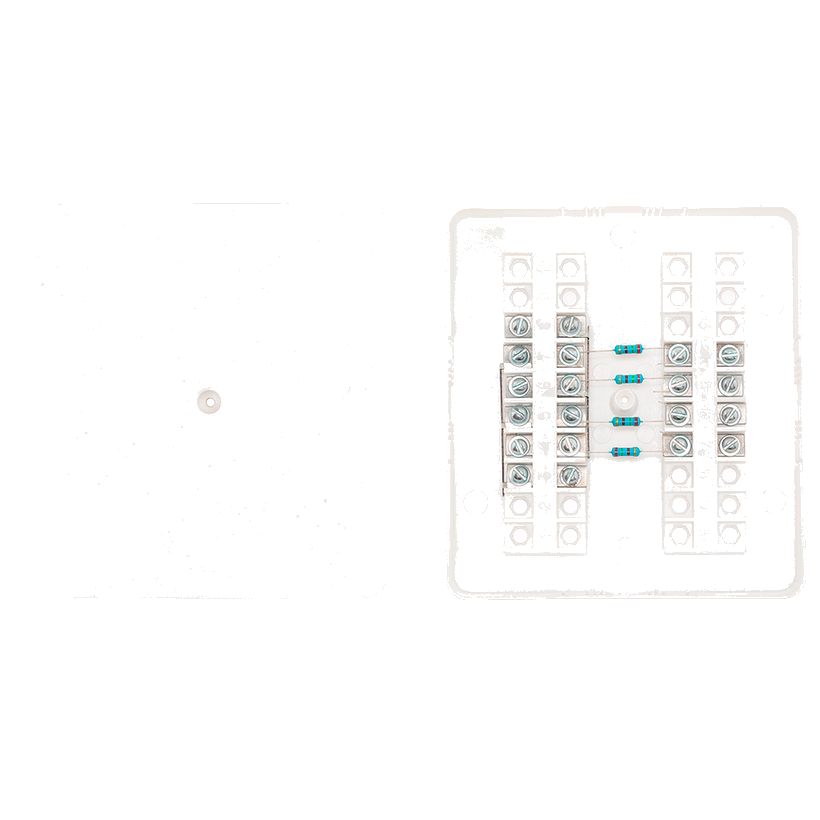

РОН-2 (240 Ом)На 2 абонента, резисторы 240 Ом 0.5 Вт. Артикул 11216.

Номинальное напряжение сети	15/30 В
Сопротивление резисторов	240 Ом
Количество абонентов	от 1 до 2
Габариты	113х125х27 мм
Масса	0,140 кг
Температура	-50…+50 °C

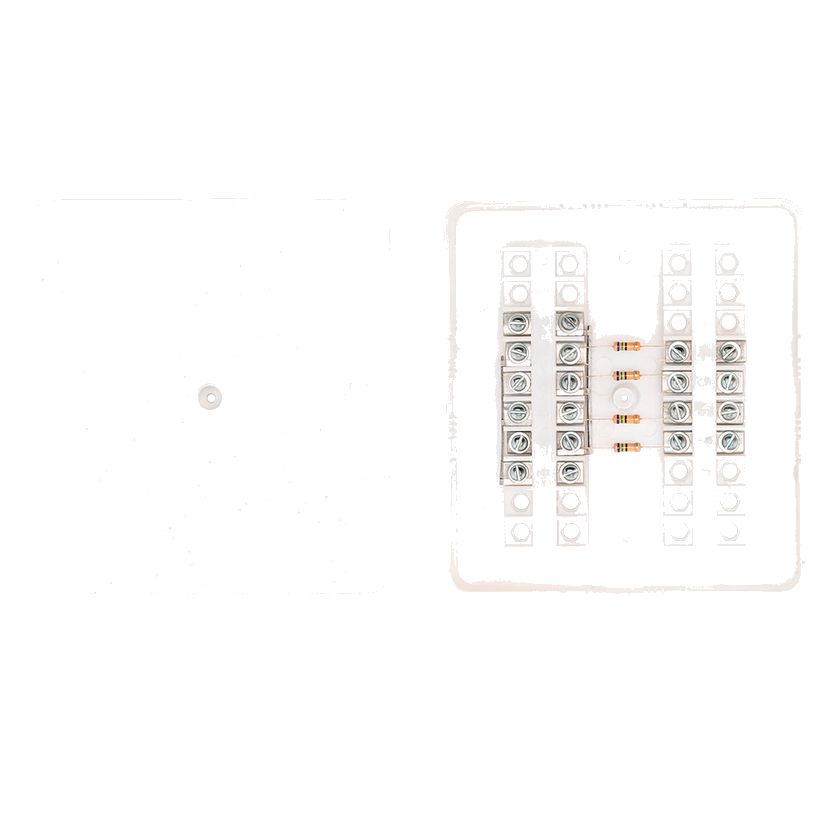

РОН-2 (75 Ом)На 2 абонента, резисторы 75 Ом 0.5 Вт. Артикул 11217.

Сопротивление резисторов	75 Ом
Количество абонентов	2

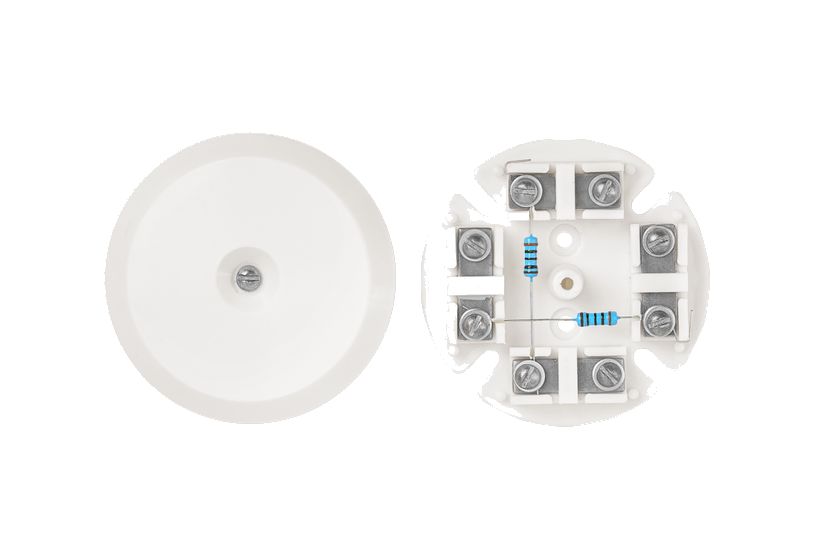

УК-2РНа 1 абонента, резисторы 300 Ом 0.5 Вт. Артикул 10281.

Номинальное напряжение сети	15/30 В
Сопротивление резисторов	300 Ом, 0.5 Вт
Количество абонентов	1
Габариты	62х20 мм
Масса	не более 32 г
Температура	-50..+50 °C

Резисторы в коробке ограничивают ток короткого замыкания в линии при ответвлении к абоненту.
Номинальное напряжение сети — 15/30 В; сопротивление резисторов зависит от исполнения: 75, 240 или 300 Ом.

По паспорту УК-2Р: коробка крепится к поверхности шурупами или винтами, крышка — на винте.
Расключение проводов — из меди, алюминия или мягкой стали с диаметром жилы 0,5-1,2 мм.
Установка — только внутри помещений.

Ответвление к абонентам

Коробки применяются в сети проводного вещания внутри помещений: ответвляют провод от сети к абонентам и ограничивают в ней ток короткого замыкания.

Выбор по числу абонентов

КРА-4 — до 4 абонентов, РОН-2 — до 2, УК-2Р — 1.

Для какой сети предназначены?

Для сети проводного вещания.

Какое напряжение сети?

Номинальное — 15/30 В.

Не путать с коммутационными коробками без резисторов (КС-4, КРН-4, КК-8, УК-2П, КРТП-10): они относятся к другой карточке.
Исполнения различаются сопротивлением резисторов (75, 240, 300 Ом) — при заказе проверять его вместе с числом абонентов.
Паспорт УК-2Р указывает хранение при относительной влажности до 95 % и температуре от -30 ºС до +55 ºС.
