SLT · кронштейны для видеокамер
КУ — универсальные стальные кронштейны для видеокамер: плоскость, столб, угол, выносные
Линейка стальных кронштейнов для камер наружного видеонаблюдения: на плоскость, столб и угол, двойные, выносные и телескопический. Нагрузка от 3 до 10 кг, до -50…+60 °C.
Модели семейства
КУ-1ПКронштейн универсальный для видеокамер. Артикул 10416.
| Крепление | на плоскость |
| Материал | оцинкованная сталь |
| Нагрузка | до 10 кг |
| Габариты | 220х138х35 мм |
| Масса | 0,50 кг |
| Температура | -50…+60 °C |
| Толщина металла | 2 мм |
| Комплект | кронштейн; винт М4 — 4 шт. |

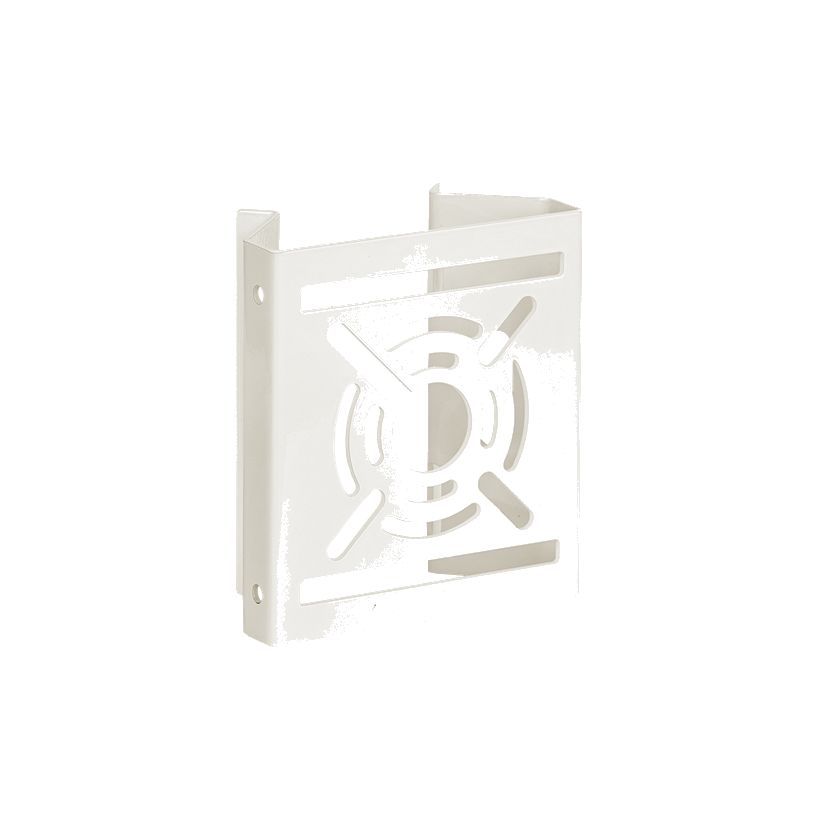

КУ-1СКронштейн универсальный для видеокамер. Артикул 10414.
| Крепление | на столб |
| Материал | оцинкованная сталь |
| Нагрузка | до 10 кг |
| Габариты | 140х138х65 мм |
| Масса | 0,56 кг |
| Температура | -50…+60 °C |
| Толщина металла | 2 мм |
| Диаметр мачты | от 76 мм |
| Ширина крепёжной ленты | до 24 мм |
| Комплект | кронштейн; винт М4 — 4 шт. |

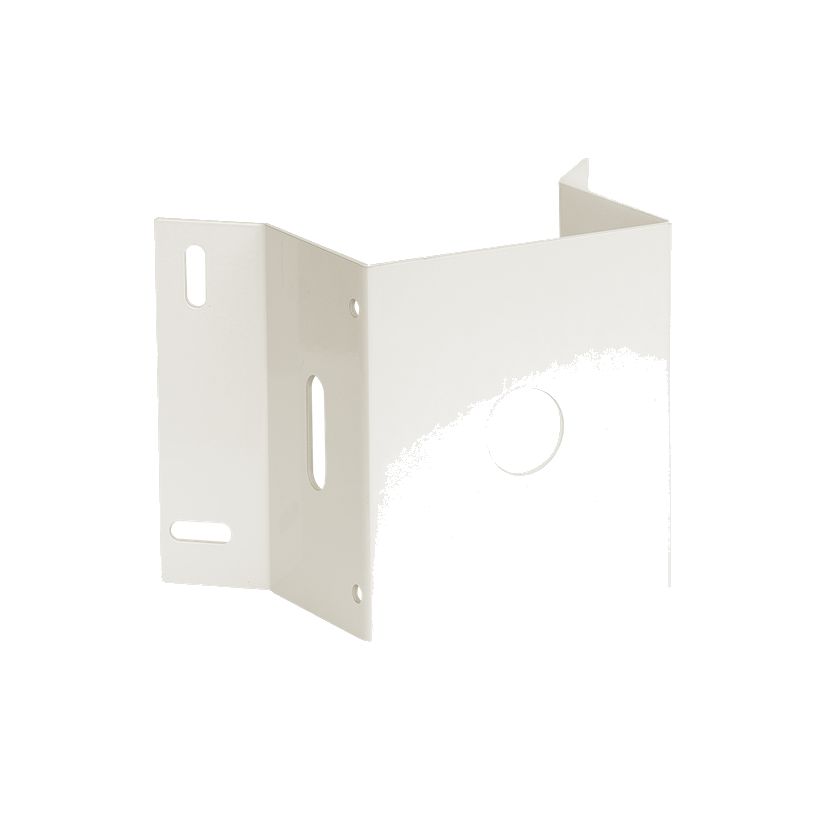

КУ-1УКронштейн универсальный для видеокамер. Артикул 10415.
| Крепление | на угол |
| Материал | оцинкованная сталь |
| Нагрузка | до 10 кг |
| Габариты | 140х138х75 мм |
| Масса | 0,60 кг |
| Температура | -50…+60 °C |
| Толщина металла | 2 мм |
| Комплект | кронштейн; винт М4 — 4 шт. |

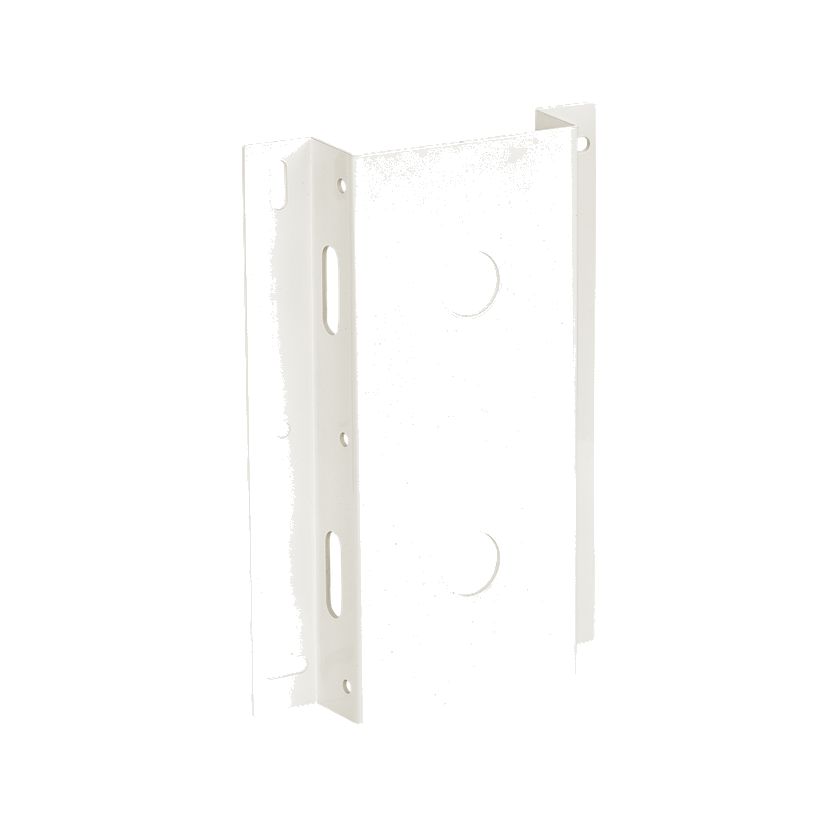

КУ-2ПКронштейн универсальный двойной для видеокамер. Артикул 10419.
| Крепление | на плоскость |
| Материал | оцинкованная сталь |
| Нагрузка | до 10 кг |
| Габариты | 220х285х35 мм |
| Масса | 1,01 кг |
| Температура | -50…+60 °C |
| Толщина металла | 2 мм |
| Комплект | кронштейн; винт М4 — 8 шт. |

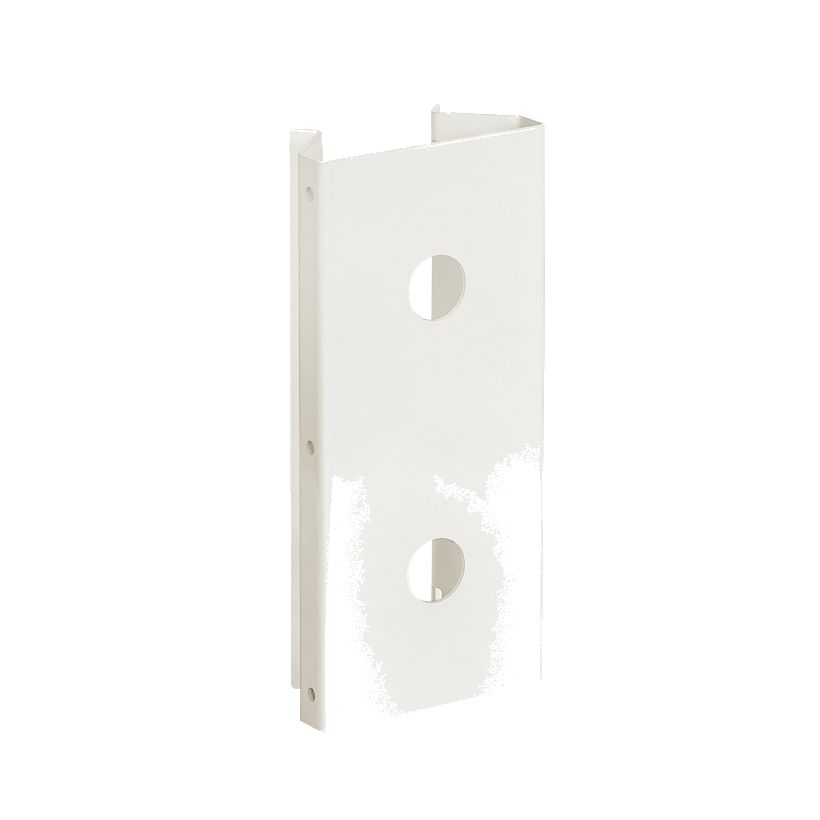

КУ-2СКронштейн универсальный двойной для видеокамер. Артикул 10417.
| Крепление | на столб |
| Материал | оцинкованная сталь |
| Нагрузка | до 10 кг |
| Габариты | 138х285х65 мм |
| Масса | 1,16 кг |
| Температура | -50…+60 °C |
| Толщина металла | 2 мм |
| Диаметр мачты | от 76 мм |
| Ширина крепёжной ленты | до 24 мм |
| Комплект | кронштейн; винт М4 — 8 шт. |

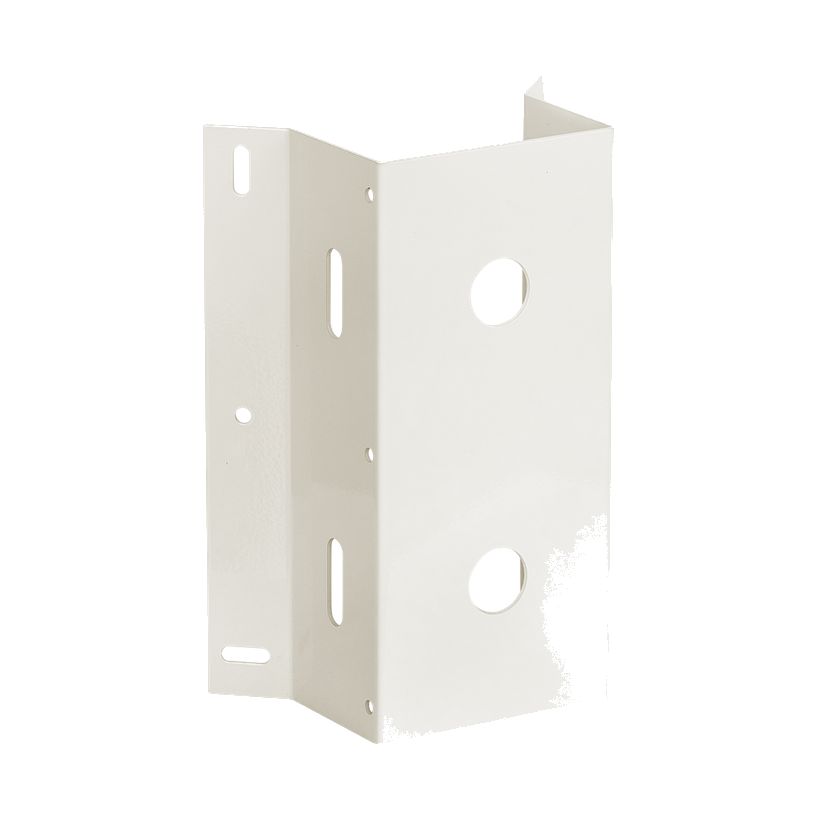

КУ-2УКронштейн универсальный двойной для видеокамер. Артикул 10418.
| Крепление | на угол |
| Материал | оцинкованная сталь |
| Нагрузка | до 10 кг |
| Габариты | 138х285х75 мм |
| Масса | 1,26 кг |
| Температура | -50…+60 °C |
| Толщина металла | 2 мм |
| Комплект | кронштейн; винт М4 — 8 шт. |

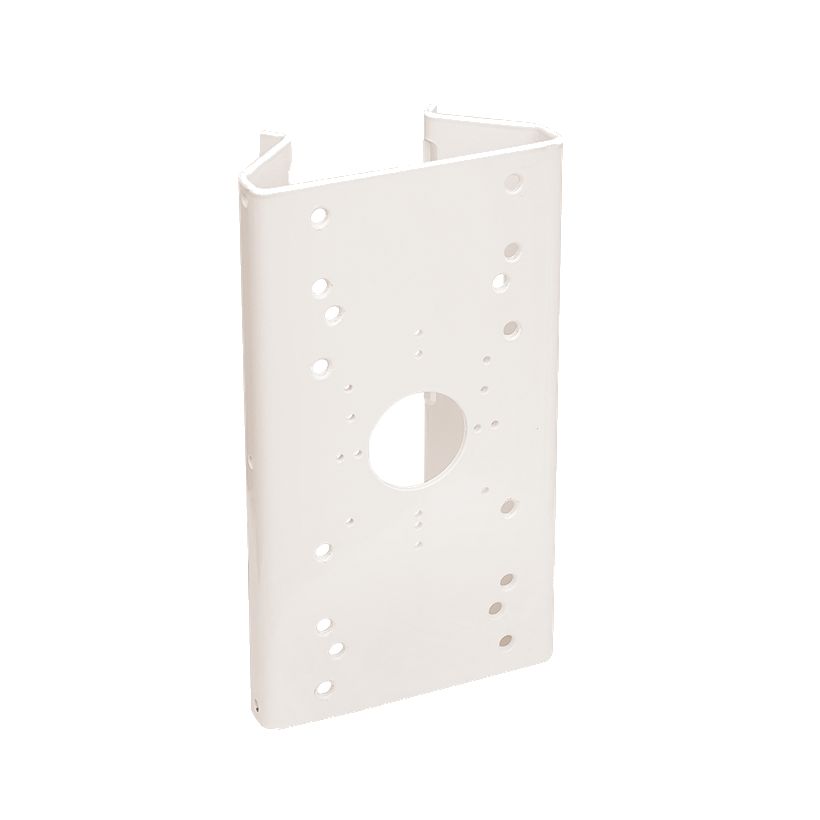

КУ-1275ZJ исп2Кронштейн универсальный на столб; аналог DS-1275ZJ, форма для более плотного прилегания к поверхности. Артикул 10953.
| Крепление | на столб |
| Материал | сталь |
| Нагрузка | до 10 кг |
| Габариты | 250х138х63 мм |
| Масса | 1,55 кг |
| Температура | -50…+60 °C |
| Толщина металла | 3 мм |
| Диаметр мачты | от 70 мм |
| Ширина крепёжной ленты | до 24 мм |
| Комплект | крепёжными материалами не комплектуется |

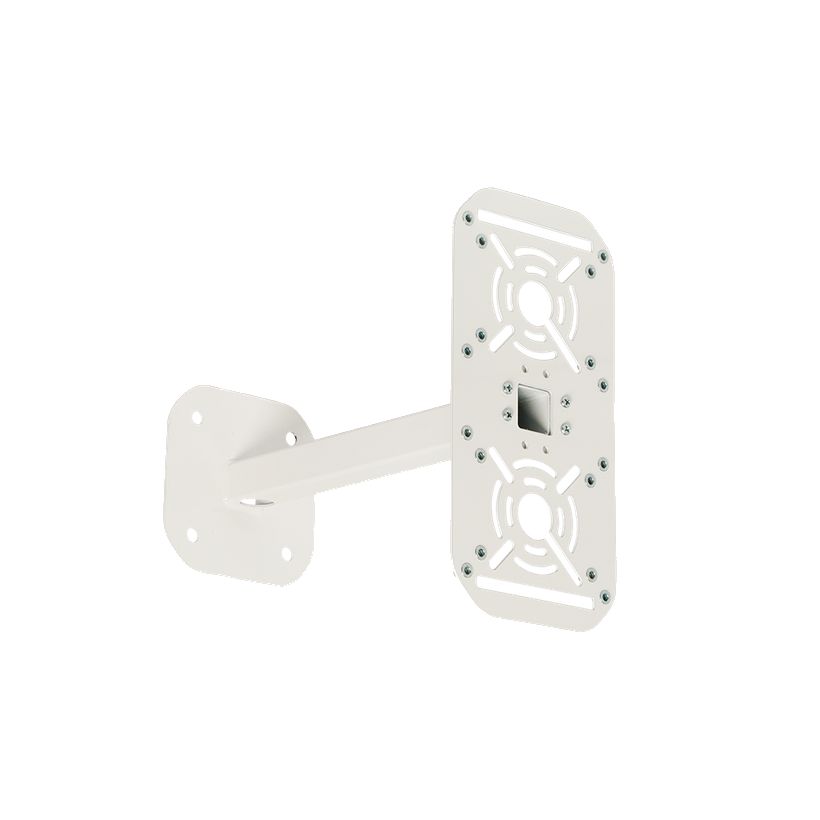

КУ-30Кронштейн универсальный выносной для видеокамер. Артикул 11247.
| Крепление | на плоскость |
| Материал | сталь |
| Нагрузка | до 4 кг |
| Габариты | 140х140х300 мм |
| Масса | 0,9 кг |
| Температура | -50…+60 °C |
| Комплект | кронштейн; сальник для ввода гофротрубы — 1 шт.; винт М4х16 — 4 шт.; винт М4х35 — 4 шт. |

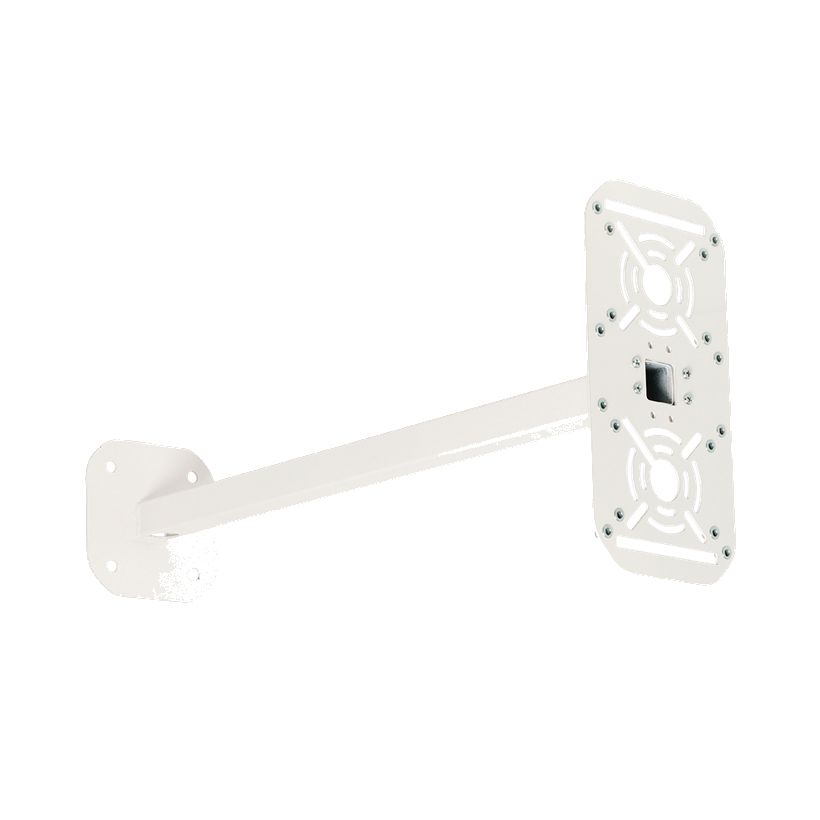

КУ-60Кронштейн универсальный выносной для видеокамер. Артикул 11248.
| Крепление | на плоскость |
| Материал | сталь |
| Нагрузка | до 3,5 кг |
| Габариты | 140х140х600 мм |
| Масса | 1,3 кг |
| Температура | -50…+60 °C |
| Толщина металла | 3 мм |
| Комплект | кронштейн; сальник для ввода гофротрубы — 1 шт.; винт М4х16 — 4 шт.; винт М4х35 — 4 шт. |

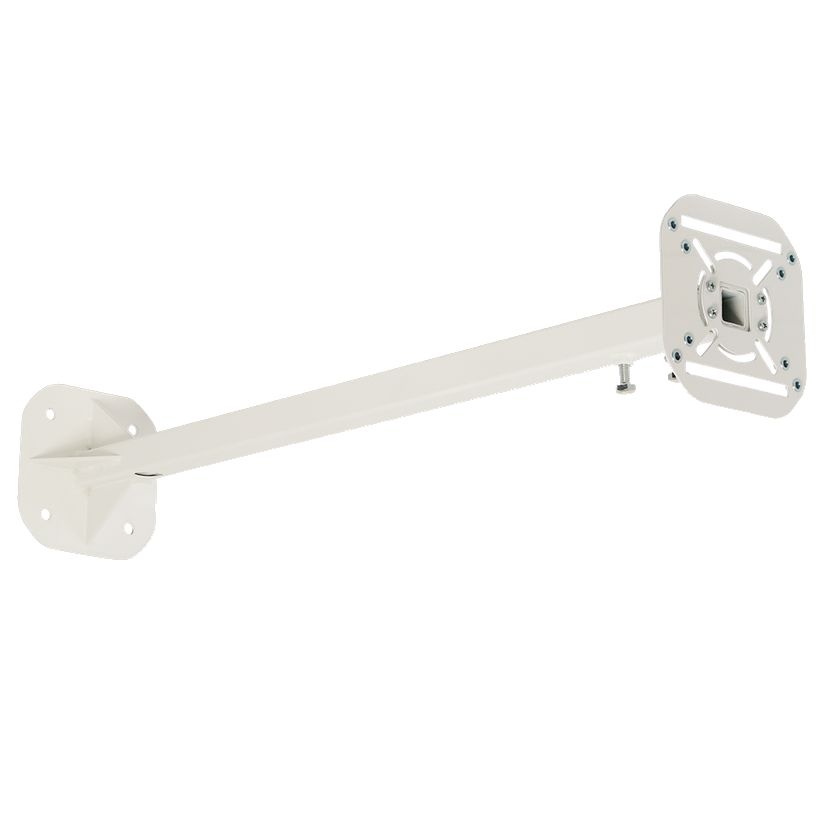

КУ-70-130Кронштейн универсальный телескопический для видеокамер. Артикул 11253.
| Крепление | на плоскость |
| Материал | сталь |
| Нагрузка | до 3 кг |
| Габариты | 140х140х(700…1300) мм |
| Масса | 2,5 кг |
| Температура | -50…+60 °C |
| Комплект | кронштейн; сальник для ввода гофротрубы — 1 шт.; винты М4х16 и М4х35 — по 4 шт.; болт М8х12 — 2 шт. |
Как это работает и подключается
- Кронштейны из стали, покрыты порошковой краской; оцинкованные не подвержены коррозии.
- Серии КУ-1 и КУ-2 оснащены резьбовыми клёпками — для удобства установки монтажных коробок серии МК.
Монтаж
- КУ-1275ZJ исп2 крепёжными материалами не комплектуется.
- В комплекте у КУ-1/КУ-2 винты М4: 4 шт. у одинарных и 8 шт. у двойных.
- Не превышать допустимую нагрузку: 10 кг у КУ-1/КУ-2 и КУ-1275ZJ, 4 кг у КУ-30, 3,5 кг у КУ-60, 3 кг у КУ-70-130.
Примеры
Камера на столбе
КУ-1С (одна камера) и КУ-2С (две камеры) крепятся на столб лентой шириной до 24 мм; мачта от 76 мм. КУ-1275ZJ исп2 — на столб от 70 мм.
Камера на углу здания
КУ-1У и КУ-2У — кронштейны на угол.
Камера на вылете от стены
Выносные КУ-30 (300 мм), КУ-60 (600 мм) и телескопический КУ-70-130 (от 700 до 1300 мм) — с сальником для ввода гофротрубы.
Частые вопросы
Что значат буквы П, С, У?
П — на плоскость, С — на столб, У — на угол; цифра 2 — двойной кронштейн.
Подойдут ли МК?
Да, серии КУ-1 и КУ-2 снабжены резьбовыми клёпками для монтажных коробок серии МК.
Нюансы и грабли
- У выносных кронштейнов нагрузка заметно меньше (3…4 кг), чем у КУ-1/КУ-2 (10 кг): тяжёлую камеру на вылет не ставить.
- Диаметр мачты для КУ-1С/КУ-2С — от 76 мм, для КУ-1275ZJ исп2 — от 70 мм; проверять под конкретный столб.
