SLT · монтажные коробки для видеокамер
МК-1…МК-5 — монтажные коробки и кронштейн из композитного пластика для видеокамер
Пластиковые монтажные коробки для наружных видеокамер: защищают кабельные соединения от погоды. Нагрузка от 1 до 3 кг, IP 55–IP 56, работа от -50 до +60 °C.
Модели семейства
МК-1Монтажная коробка для видеокамер, пластик. Артикул 10388.
| Нагрузка | до 3 кг |
| Габариты | 140х140х66 мм |
| Масса | 0,26 кг |
| Защита | IP 56 |
| Температура | -50…+60 °C |
| Комплект | коробка, инструкция, шайба уплотнительная, сальник для гофротрубы, саморезы 3,9х13 мм — 4 шт. (камера), шурупы 4,2х41 мм — 4 шт. (крышка), саморезы 4х60 мм — 4 шт. и дюбели 6х35 мм — 4 шт. (стена) |

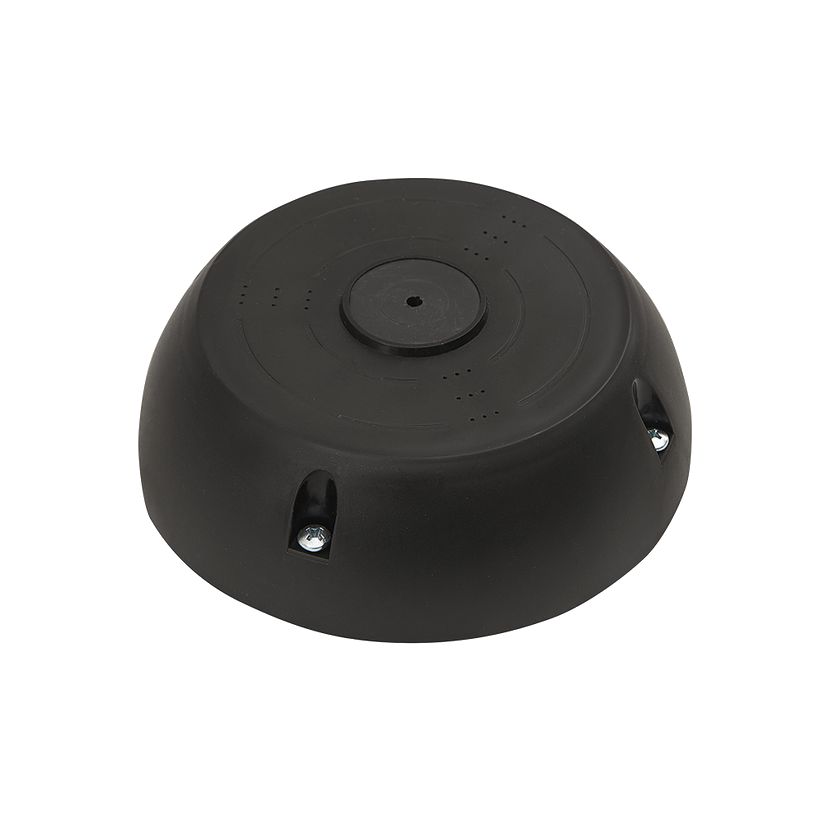

МК-2Монтажная коробка для видеокамер, пластик, малогабаритная. Артикул 10461.
| Нагрузка | до 1 кг |
| Габариты | 131х46 мм |
| Масса | 0,13 кг |
| Защита | IP 55 |
| Температура | -50…+60 °C |
| Комплект | коробка, инструкция, шайба уплотнительная, сальник для гофротрубы, шурупы 3,9х13 мм — 4 шт. (камера) и 4 шт. (крышка), хомут нейлоновый |

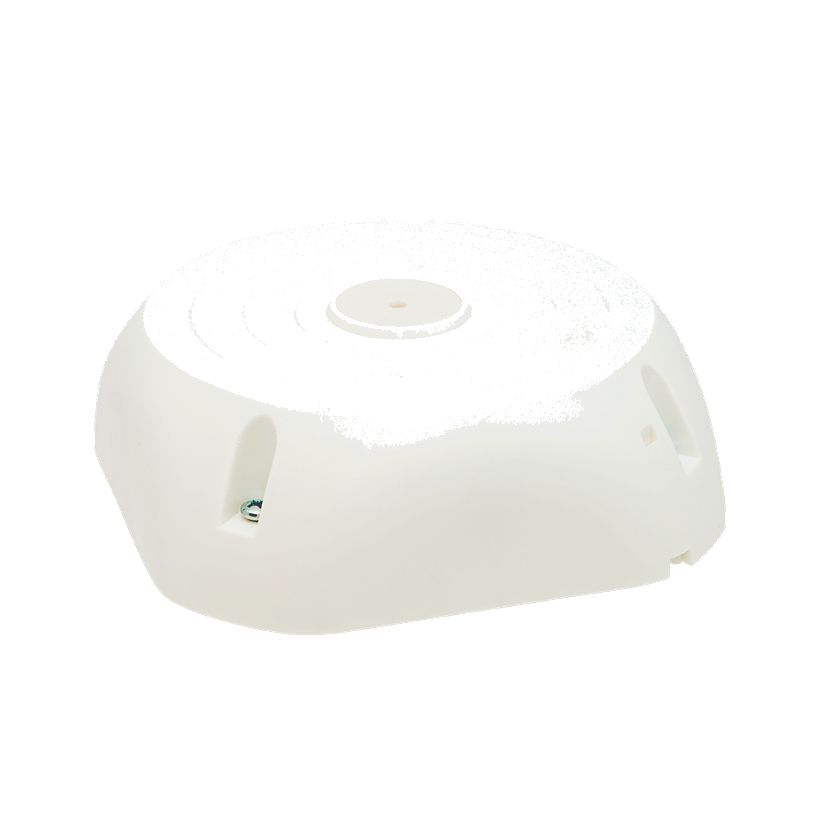

МК-3Монтажная коробка для видеокамер, пластик. Артикул 10993.
| Нагрузка | до 1,5 кг |
| Габариты | 140х140х46 мм |
| Масса | 0,17 кг |
| Защита | IP 55 |
| Температура | -50…+60 °C |
| Комплект | коробка, инструкция, шайба уплотнительная, сальник для гофротрубы, шурупы 3,9х13 мм — 4 шт. (камера) и 4 шт. (крышка), хомут нейлоновый |

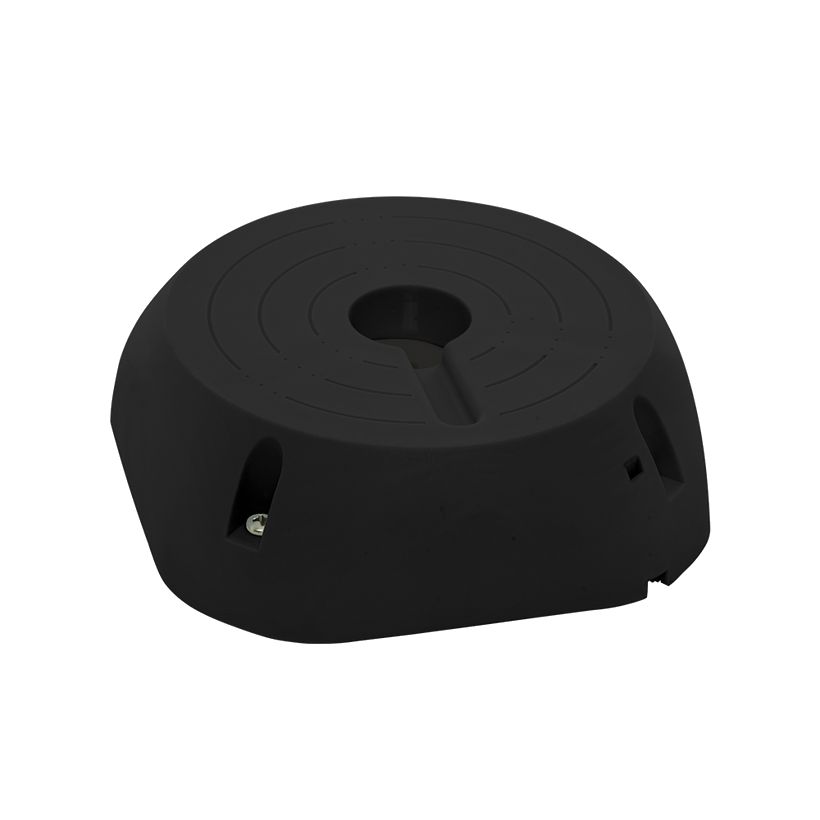

МК-4Монтажная коробка с выводом соединительного кабеля сбоку, пластик. Артикул 11236.
| Нагрузка | до 1,5 кг |
| Габариты | 140х140х46 мм |
| Масса | 0,17 кг |
| Защита | IP 55 |
| Температура | -50…+60 °C |
| Комплект | коробка, инструкция, шайба уплотнительная, сальник для гофротрубы, шурупы 3,9х13 мм — 4 шт. (камера) и 4 шт. (крышка), хомут нейлоновый |

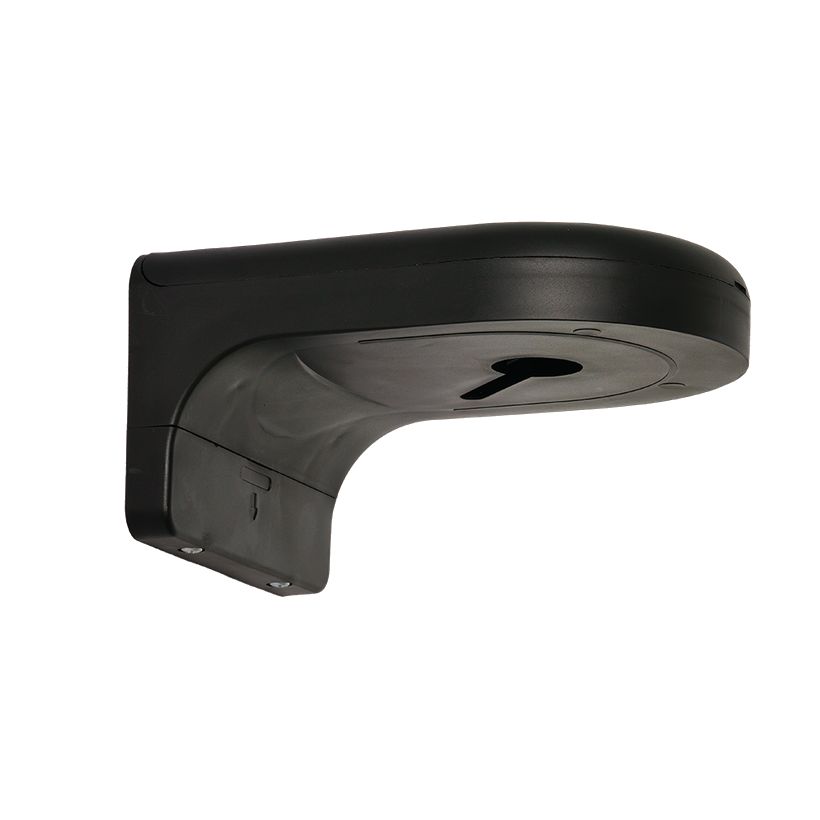

МК-5Монтажный кронштейн для установки и подключения видеокамер, пластик. Артикул 11281.
| Нагрузка | до 1,5 кг |
| Габариты | 186х140х96 мм |
| Масса | 0,25 кг |
| Защита | IP 55 |
| Температура | -50…+60 °C |
| Комплект | паспорт, кронштейн, шурупы 3,9х13 мм — 4 шт. (камера), шурупы 3,9х13 мм — 6 шт. (крышка) |
Как это работает и подключается
- Коробка защищает кабельные соединения от климатических воздействий и служит основанием для камеры наружного видеонаблюдения.
- Композиционный пластик со стекловолокном выдерживает нагрузку, указанную для модели; материал устойчив к УФ-излучению и перепадам температур.
Монтаж
- Кабель вводится через сальник для гофротрубы с уплотнительной шайбой из комплекта.
- Крышка крепится шурупами из комплекта; камера — отдельными шурупами/саморезами 3,9х13 мм (у МК-1 — саморез).
- Не превышать допустимую нагрузку модели: 3 кг у МК-1, 1 кг у МК-2, 1,5 кг у МК-3, МК-4, МК-5.
Примеры
Уличная камера на стене
МК-1 крепится к стене саморезами и дюбелями из комплекта, камера ставится на саморезы 3,9х13 мм; кабель заводится через сальник для гофротрубы.
Вывод кабеля сбоку
МК-4 — коробка с выводом соединительного кабеля сбоку; МК-3 той же величины (140х140х46 мм) без такого вывода.
Коробка на кронштейне
Кронштейны КУ-1П, КУ-1У, КУ-2У снабжены резьбовыми клёпками для установки коробок серии МК.
Частые вопросы
Чем МК-3 отличается от МК-4?
У МК-4 соединительный кабель выводится сбоку; габариты и нагрузка (140х140х46 мм, до 1,5 кг) одинаковые.
Нюансы и грабли
- Нагрузка МК-2 в таблице параметров — до 1 кг, а в маркетинговом тексте на той же странице сказано «до 2 кг»; ориентироваться на меньшее значение.
- У МК-1 степень защиты IP 56, у остальных IP 55 — для условий с сильным обливом брать МК-1.
- МК-5 — не коробка, а монтажный кронштейн; в комплекте у него паспорт, а не инструкция.
Документация
- SLT — страница изделия на сайте производителя
