SLT · защитные кожухи
ЗК-5…ЗК-24 — защитные кожухи для извещателей, оповещателей, светильников, табло, колонок и козырьки для считывателей
Стальные оцинкованные кожухи защищают извещатели, оповещатели, аварийные светильники, световые табло и колонки от ударов и вскрытия; козырьки ЗК-20…ЗК-24 — от осадков. Для улицы, -50…+60 °C.
Модели семейства
ЗК-5Защитный кожух: ИПР. Артикул 10971.
| Применение | ИПР |
| Габариты | 175х175х60 мм |
| Максимальный размер устанавливаемого оборудования | 135х135х55 мм |
| Масса | 0,29 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

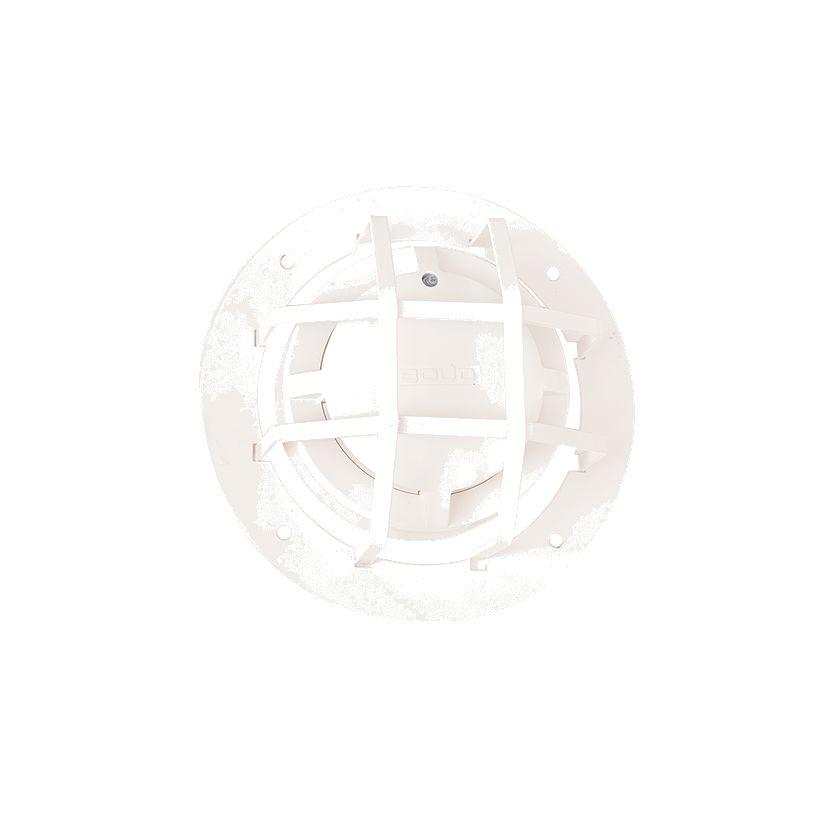

ЗК-7Защитный кожух: дымовые извещатели и свето-звуковые оповещатели. Артикул 10499.
| Применение | дымовые извещатели и свето-звуковые оповещатели |
| Габариты | Ø154х60 мм |
| Максимальный размер устанавливаемого оборудования | Ø114х55 мм |
| Масса | 0,21 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

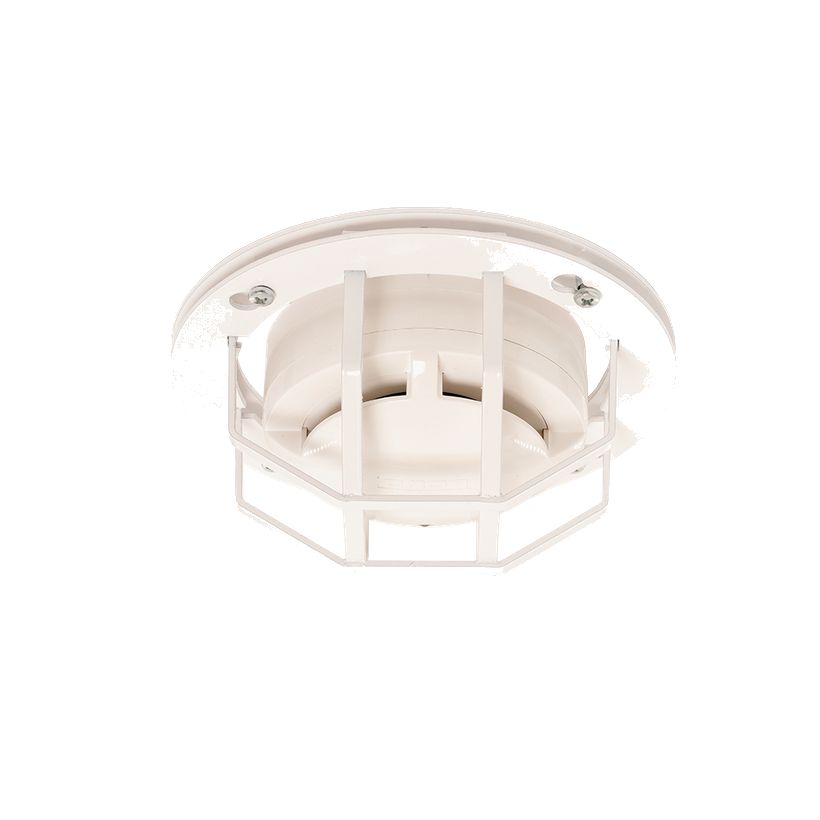

ЗК-7БЗащитный кожух: дымовые извещатели, быстросъёмный. Артикул 11262.
| Применение | дымовые извещатели, быстросъёмный |
| Габариты | Ø154х70 мм |
| Максимальный размер устанавливаемого оборудования | Ø114х65 мм |
| Масса | 0,22 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

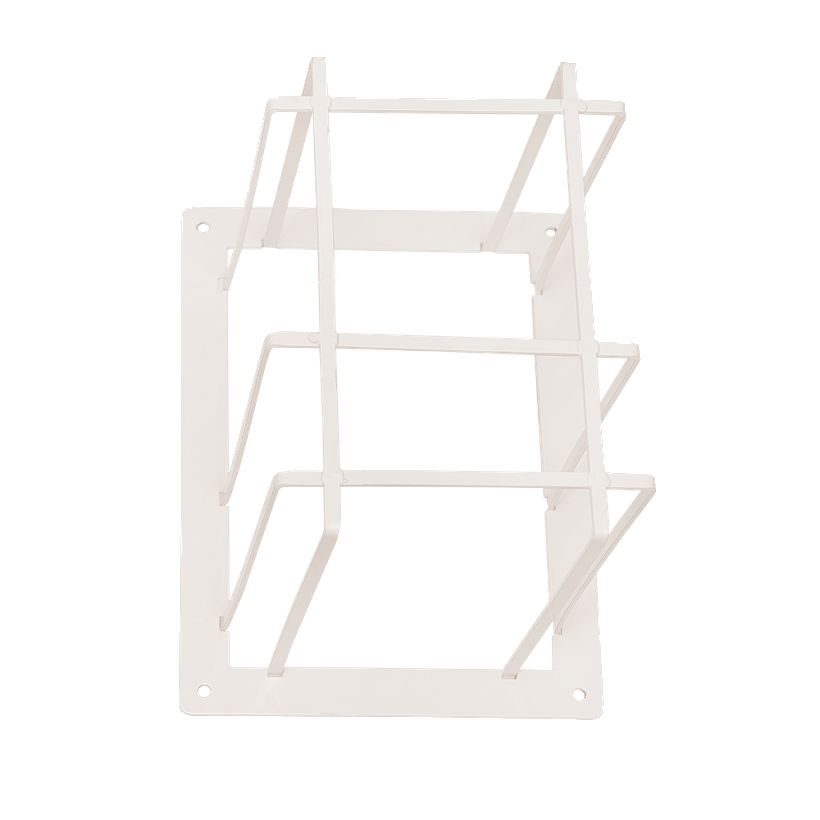

ЗК-10Защитный кожух: С2000-ИПДЛ. Артикул 10956.
| Применение | С2000-ИПДЛ |
| Габариты | 230х170х145 мм |
| Максимальный размер устанавливаемого оборудования | 190х130х140 мм |
| Масса | 0,44 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

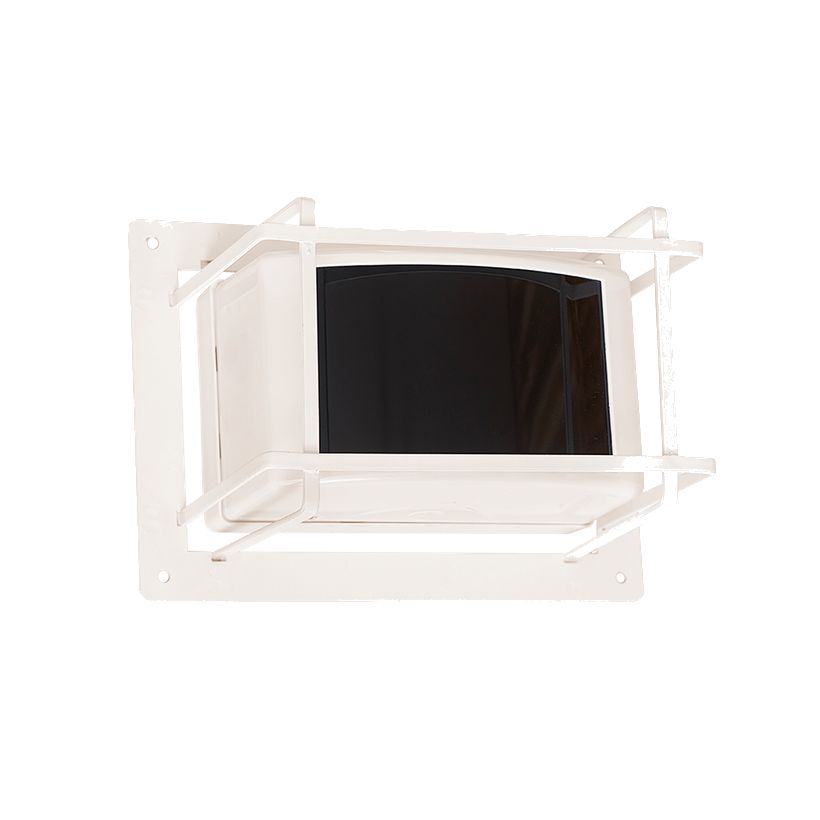

ЗК-11Защитный кожух: ИПДЛ-Д-I, ИПДЛ-264/1-R3. Артикул 10500.
| Применение | ИПДЛ-Д-I, ИПДЛ-264/1-R3 |
| Габариты | 220х160х110 мм |
| Максимальный размер устанавливаемого оборудования | 180х120х95 мм |
| Масса | 0,35 кг (в заголовке страницы) / 0,25 кг (в таблице параметров) |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

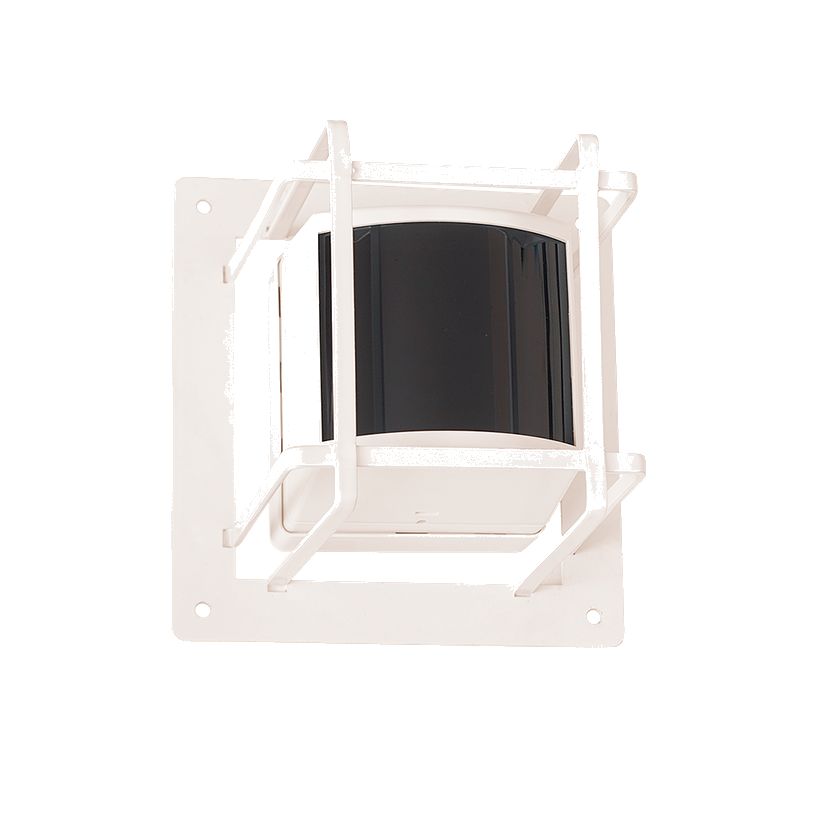

ЗК-12Защитный кожух: ИПДЛ-Д-II, ИПДЛ-264/2-R3. Артикул 10501.
| Применение | ИПДЛ-Д-II, ИПДЛ-264/2-R3 |
| Габариты | 155х145х100 мм |
| Максимальный размер устанавливаемого оборудования | 115х105х95 мм |
| Масса | 0,28 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

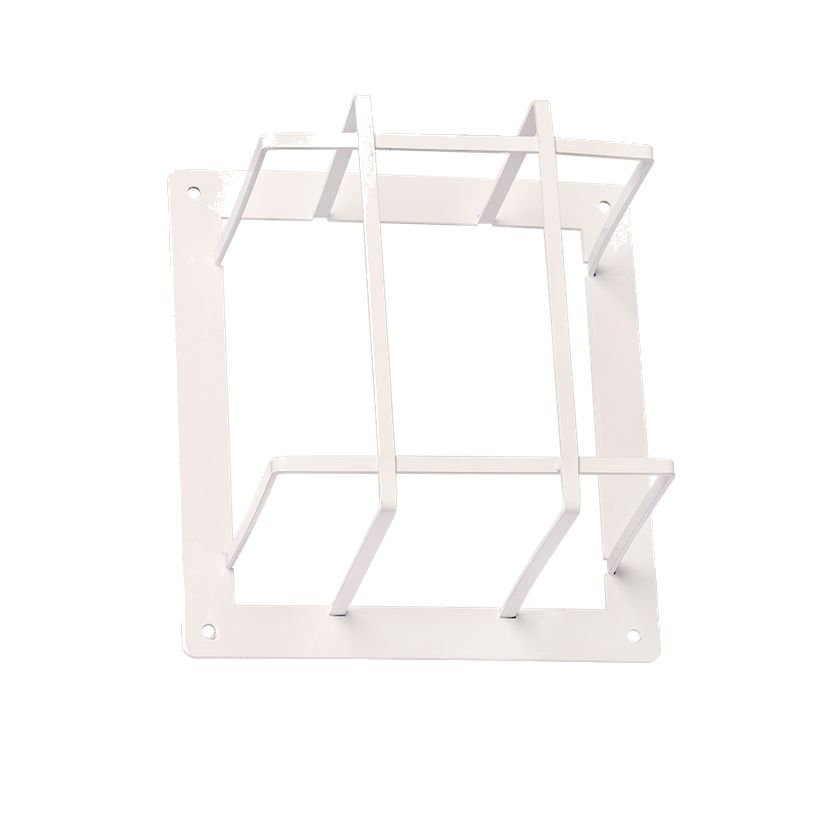

ЗК-13Защитный кожух: ИПДЛ-52СМД. Артикул 11022.
| Применение | ИПДЛ-52СМД |
| Габариты | 195х180х115 мм |
| Максимальный размер устанавливаемого оборудования | 155х140х110 мм |
| Масса | 0,36 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

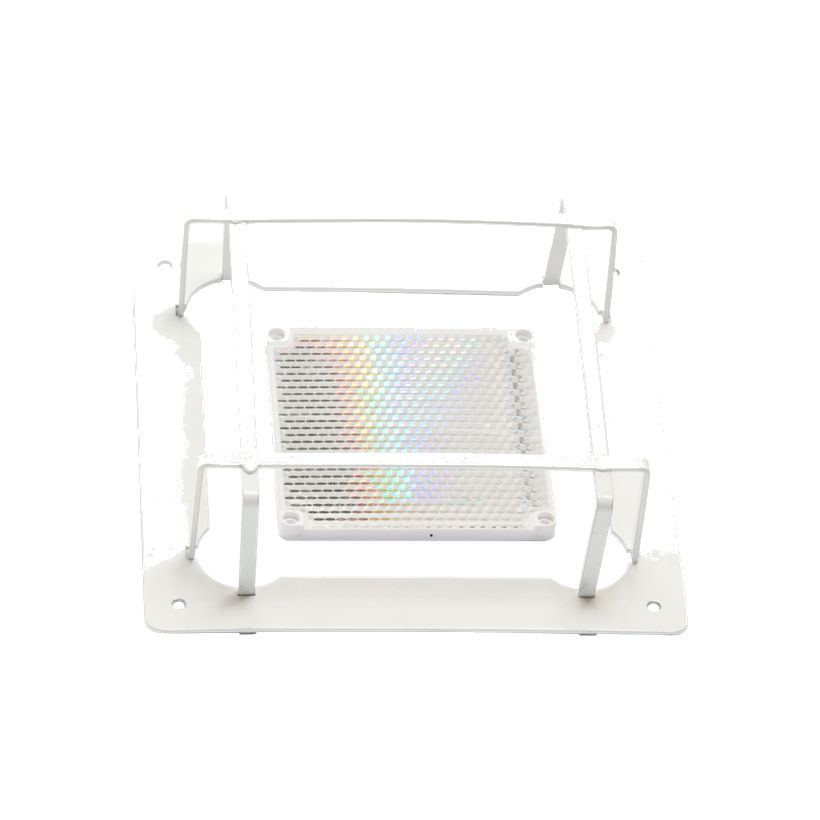

ЗК-14Защитный кожух: отражатель 100х100 мм. Артикул 11010.
| Применение | отражатель 100х100 мм |
| Габариты | 195х195х50 мм (в заголовке) / 195х195х60 мм (в таблице) |
| Максимальный размер устанавливаемого оборудования | 145х145х45 мм |
| Масса | 0,35 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

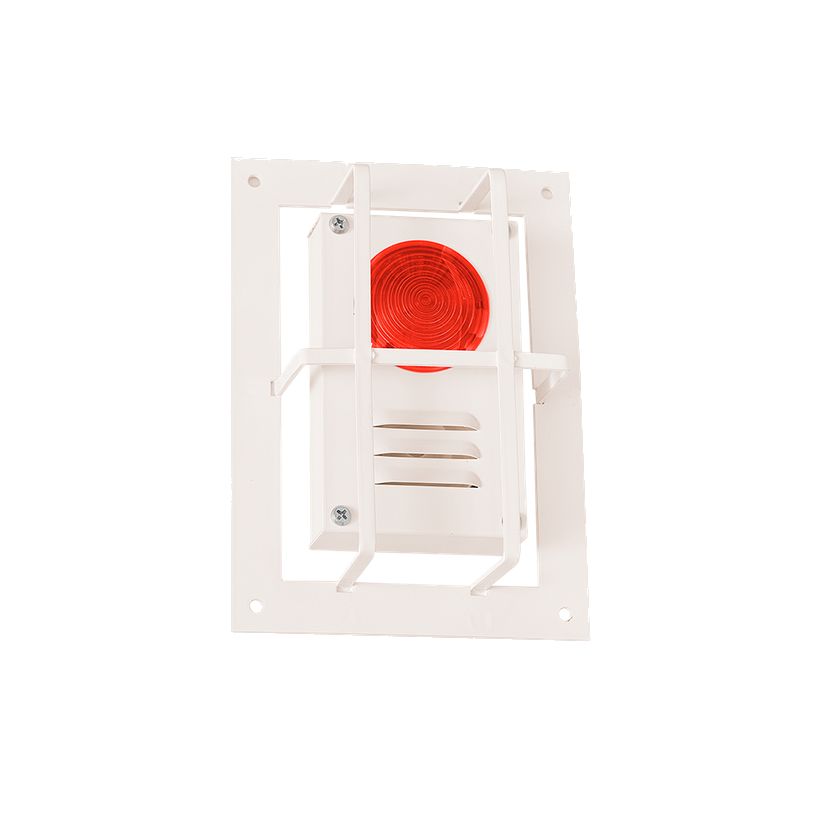

ЗК-15Защитный кожух: уличный оповещатель. Артикул 10498.
| Применение | уличный оповещатель |
| Габариты | 190х140х40 мм |
| Максимальный размер устанавливаемого оборудования | 150х100х35 мм |
| Масса | 0,25 кг (в заголовке) / 0,65 кг (в таблице) |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

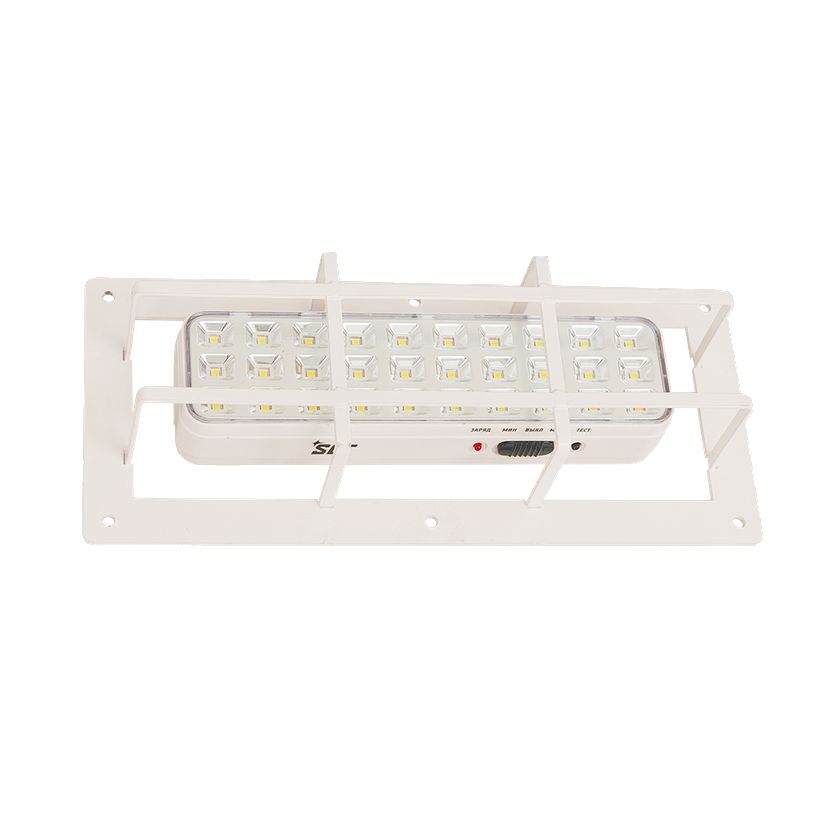

ЗК-16Защитный кожух: аварийный светильник KL-30. Артикул 10988.
| Применение | аварийный светильник KL-30 |
| Габариты | 280х125х46 мм |
| Максимальный размер устанавливаемого оборудования | 240х85х41 мм |
| Масса | 0,33 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

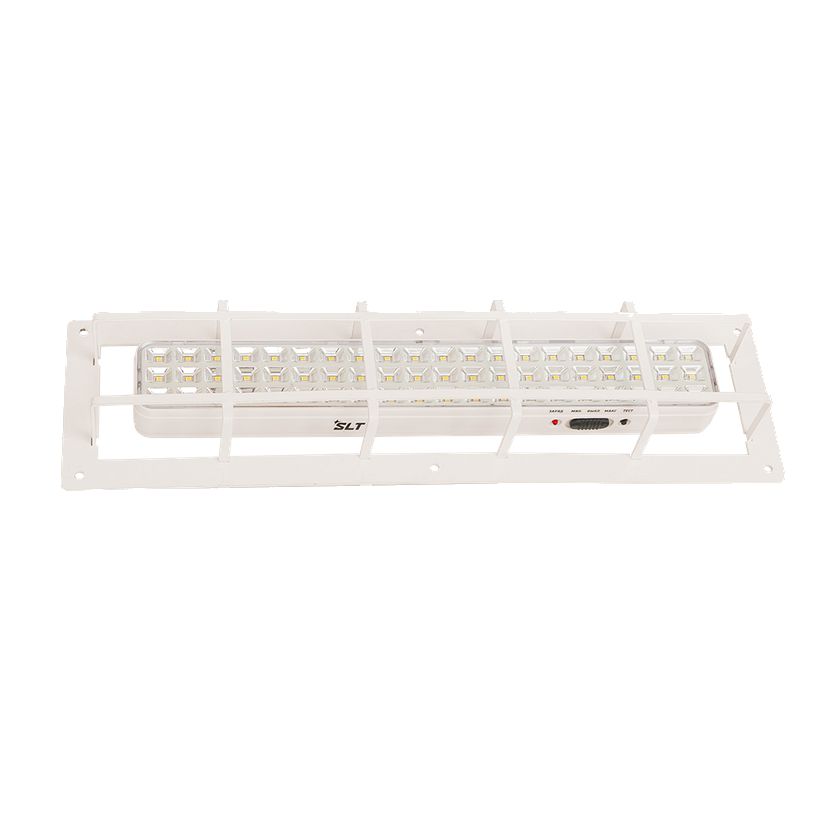

ЗК-17Защитный кожух: аварийный светильник KL-60. Артикул 10989.
| Применение | аварийный светильник KL-60 |
| Габариты | 420х125х46 мм |
| Максимальный размер устанавливаемого оборудования | 380х85х41 мм |
| Масса | 0,48 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

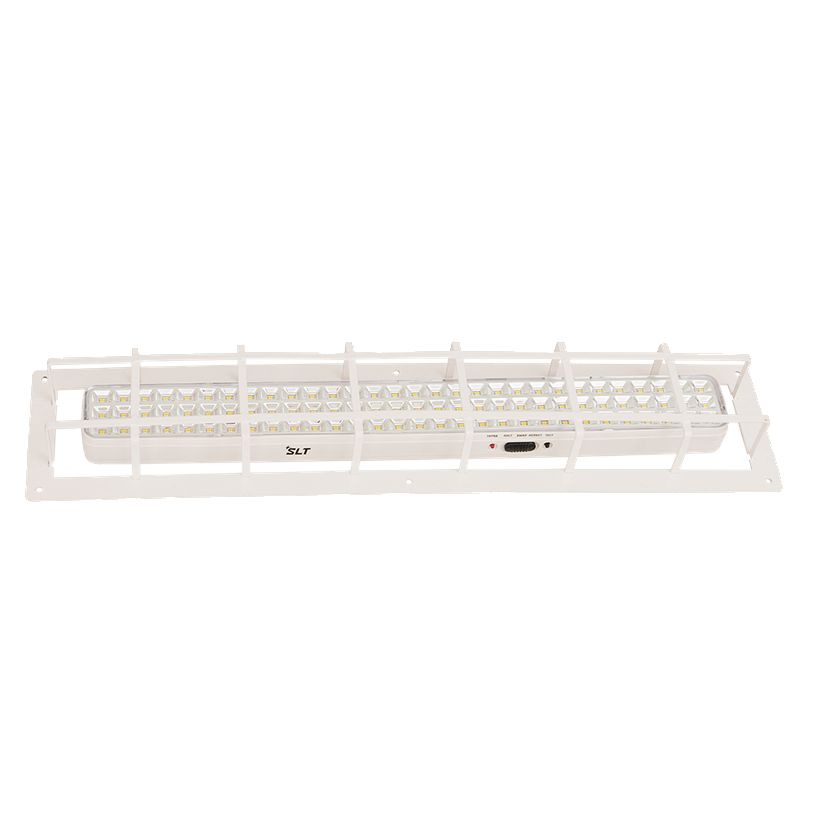

ЗК-18Защитный кожух: аварийный светильник KL-90. Артикул 10990.
| Применение | аварийный светильник KL-90 |
| Габариты | 560х125х46 мм |
| Максимальный размер устанавливаемого оборудования | 520х85х41 мм |
| Масса | 0,64 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

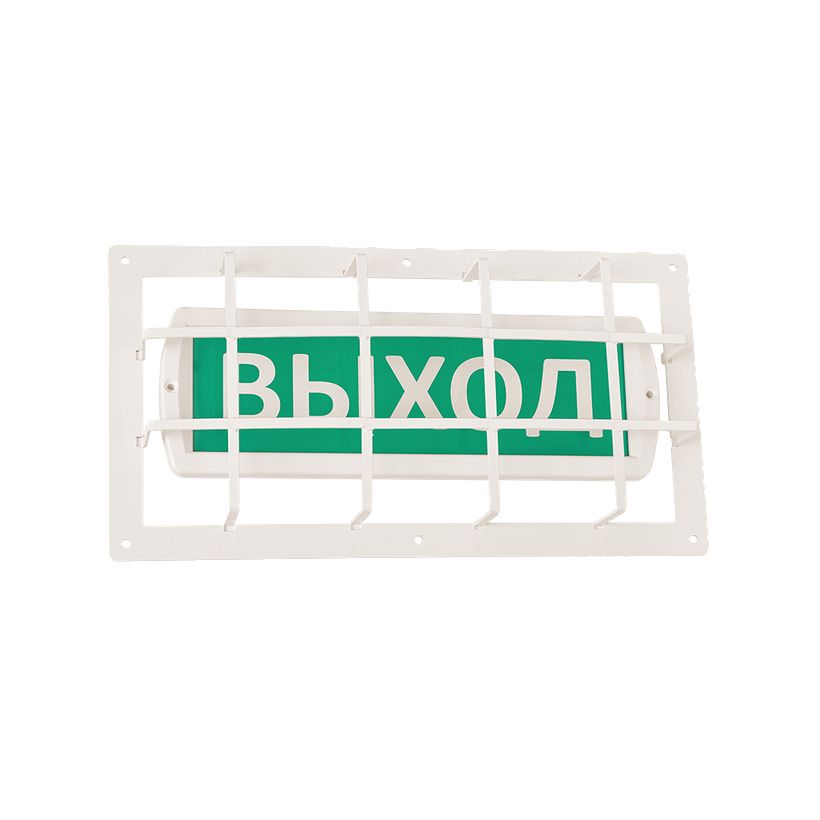

ЗК-6Защитный кожух: световое табло. Артикул 10484.
| Применение | световое табло |
| Габариты | 360х190х40 мм |
| Максимальный размер устанавливаемого оборудования | 320х150х35 мм |
| Масса | 0,48 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

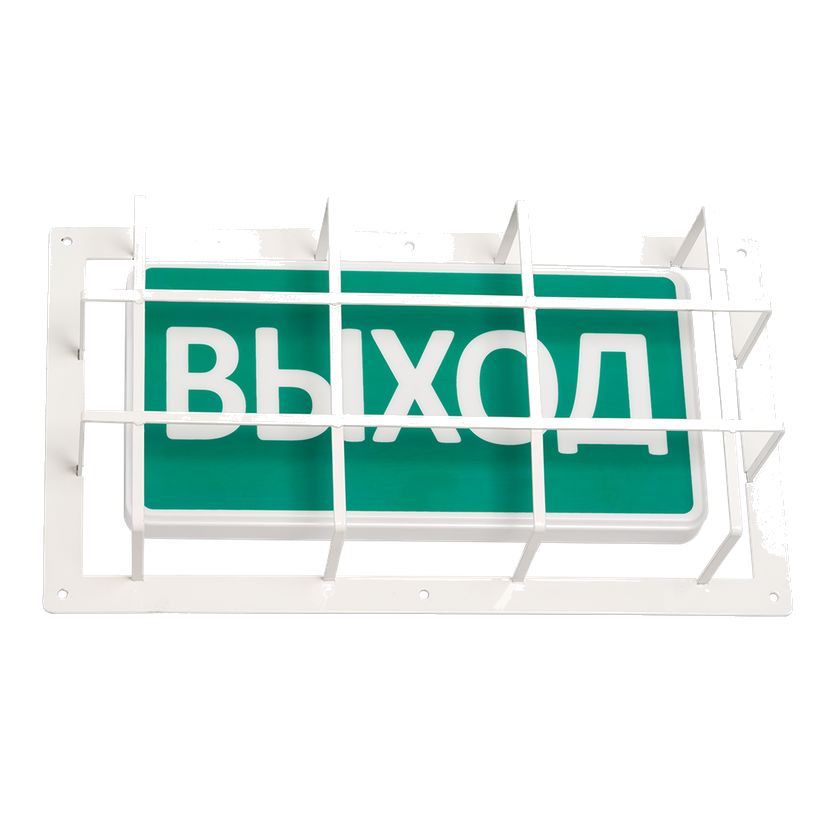

ЗК-19Защитный кожух: световое табло. Артикул 11277.
| Применение | световое табло |
| Габариты | 390х220х80 мм |
| Максимальный размер устанавливаемого оборудования | 350х180х75 мм |
| Масса | 0,58 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

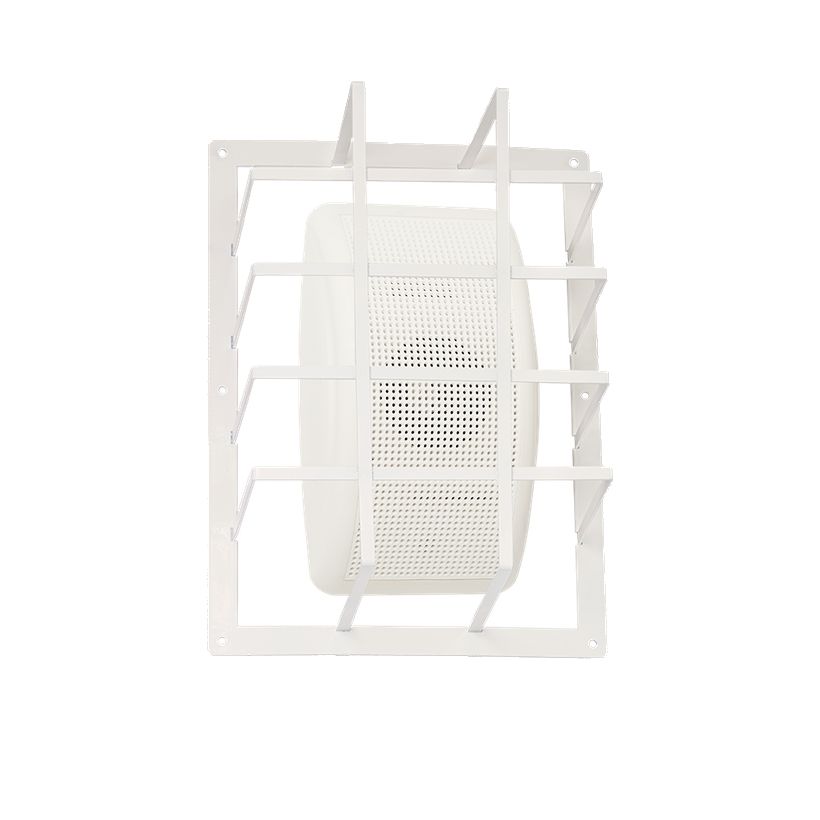

ЗК-8Защитный кожух: акустическая колонка. Артикул 10497.
| Применение | акустическая колонка |
| Габариты | 350х240х90 мм |
| Максимальный размер устанавливаемого оборудования | 310х200х85 мм |
| Масса | 0,65 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

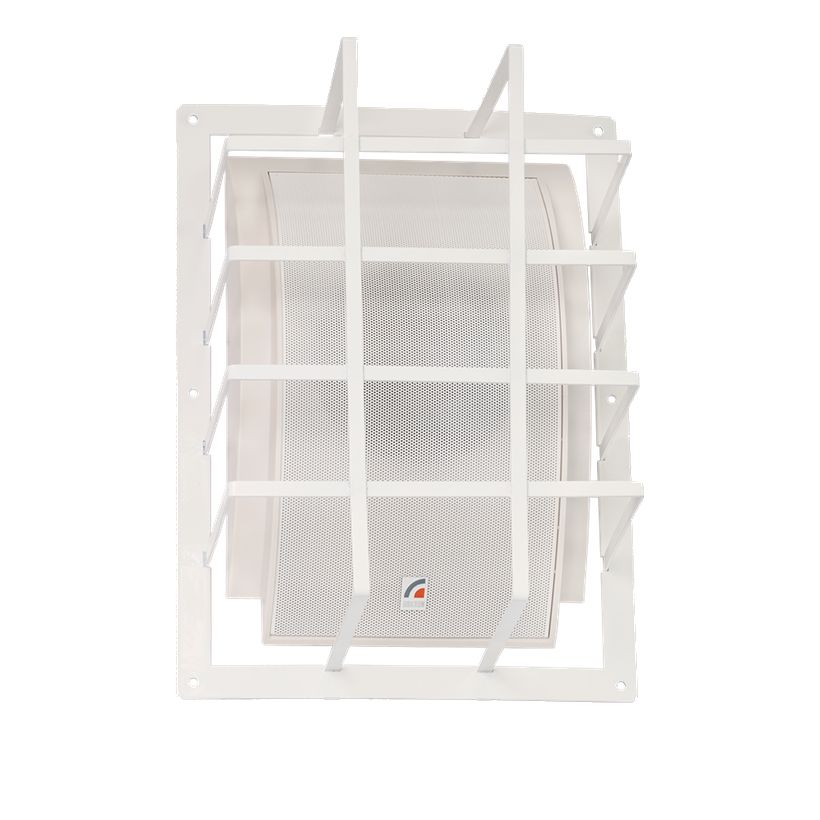

ЗК-9Защитный кожух: акустическая колонка (большая). Артикул 11009.
| Применение | акустическая колонка (большая) |
| Габариты | 375х270х136 мм |
| Максимальный размер устанавливаемого оборудования | 335х230х130 мм |
| Масса | 0,86 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |

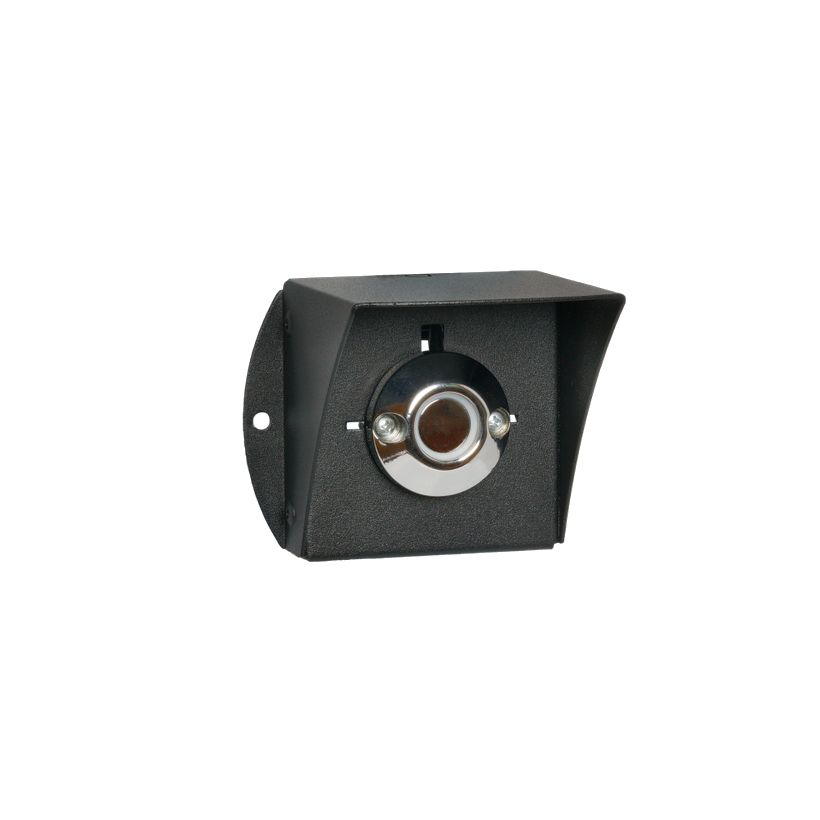

ЗК-20Защитный козырёк: считыватели, кнопки звонков. Артикул 11038.
| Применение | считыватели, кнопки звонков |
| Габариты | 92х71х63 мм |
| Установочные размеры не более | 70х68 мм |
| Масса | 0,12 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |
| Комплект | козырёк; инструкция; шуруп — 2 шт.; упаковочный пакет |

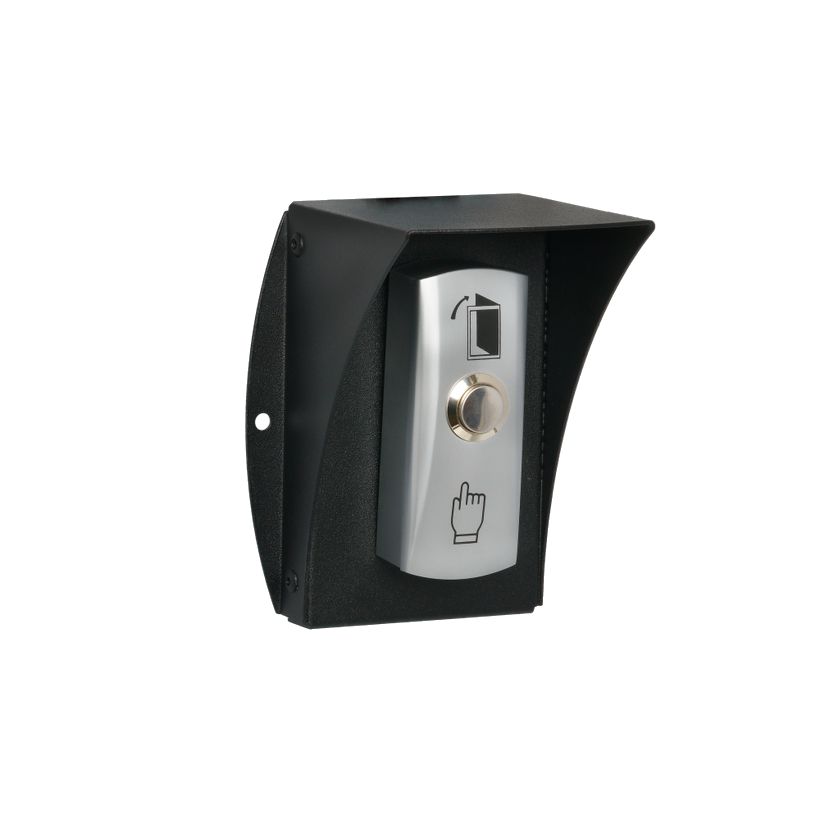

ЗК-21Защитный козырёк: считыватели, кнопки звонков. Артикул 11037.
| Применение | считыватели, кнопки звонков |
| Габариты | 92х111х73 мм |
| Установочные размеры не более | 70х108 мм |
| Масса | 0,16 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |
| Комплект | козырёк; инструкция; шуруп — 2 шт.; упаковочный пакет |

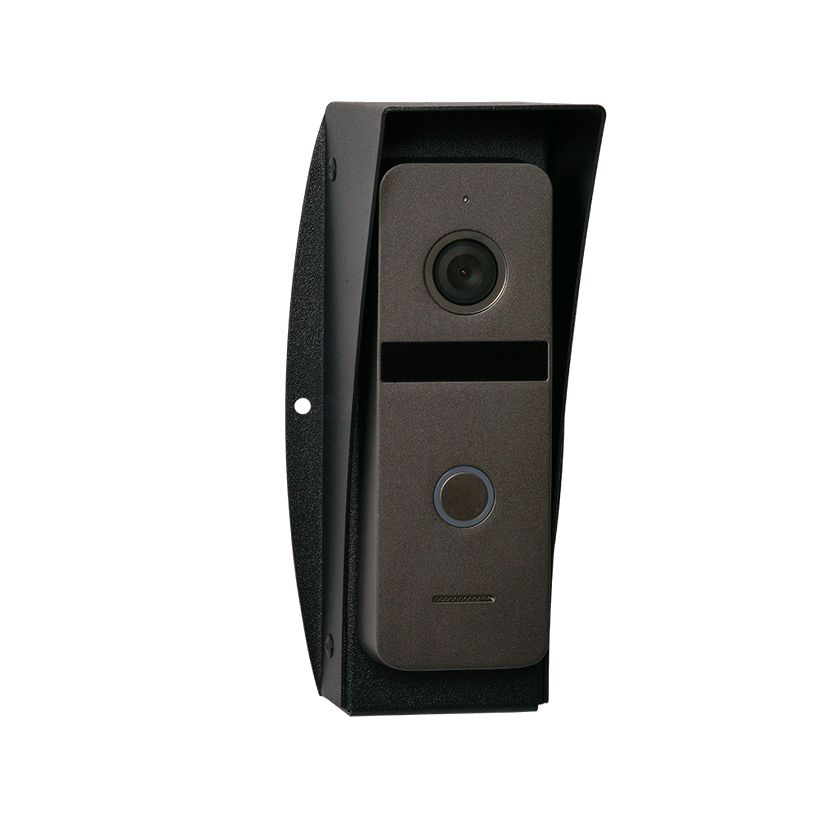

ЗК-23Защитный козырёк: вызывные панели, накладной монтаж на плоскость. Артикул 11278.
| Применение | вызывные панели, накладной монтаж на плоскость |
| Габариты | 80х161х77 мм |
| Установочные размеры не более | 160х55 мм (в заголовке) / 55х160 мм (в таблице) |
| Масса | 0,23 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |
| Комплект | козырёк; инструкция; шуруп — 2 шт.; упаковочный пакет |

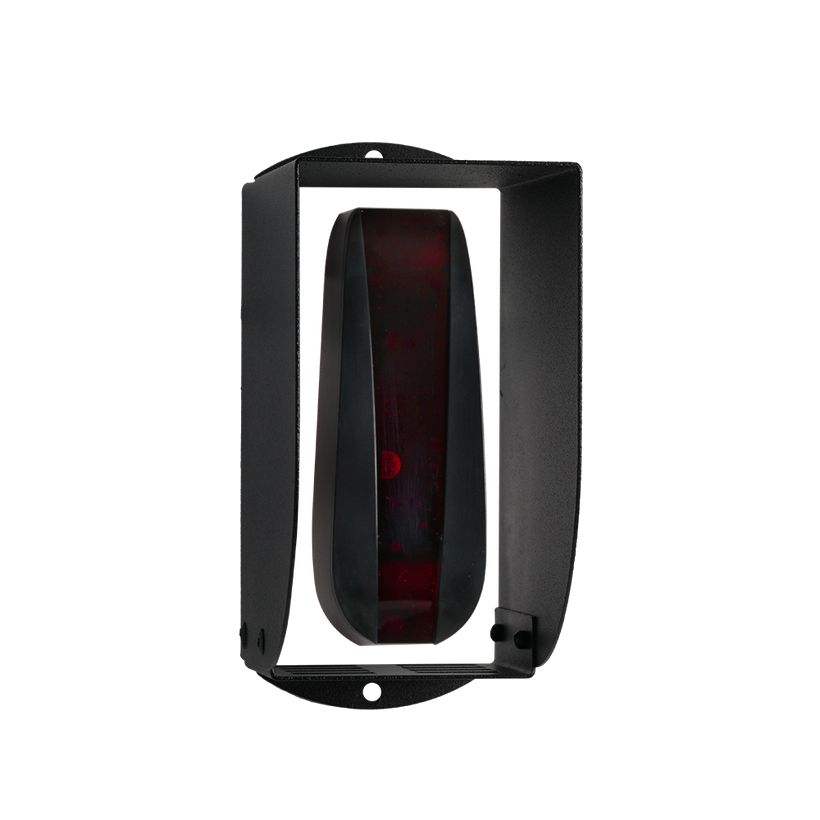

ЗК-24Защитный козырёк: фотоэлементы, монтаж на плоскость. Артикул 11292.
| Применение | фотоэлементы, монтаж на плоскость |
| Габариты | 100х142х68 мм |
| Установочные размеры не более | 118х63 мм |
| Масса | 0,2 кг |
| Материал | оцинкованная сталь |
| Температура | -50…+60 °C |
| Комплект | козырёк; инструкция; упаковочный пакет |
Как это работает и подключается
- Кожух надевается на защищаемое устройство; в габарит устройства должен вписываться в «максимальный размер для установочного оборудования» из таблицы модели.
- Материал не подвержен коррозии, высокая механическая прочность; исполнение пригодно для установки на улице.
Монтаж
- Сверять габарит защищаемого устройства с максимальным размером оборудования модели — он всегда меньше габарита кожуха.
- Козырьки ЗК-20, ЗК-21, ЗК-23 комплектуются двумя шурупами и инструкцией; у ЗК-24 шурупов в комплекте нет.
- ЗК-7Б: пластина-основание крепится к потолку.
Примеры
Извещатель в спортивном зале
Кожухи защищают от таких воздействий, как попадание мячом в спортивном зале, попытки вскрытия или разрушения корпуса: ЗК-5 (ИПР), ЗК-7/ЗК-7Б (дымовые извещатели), ЗК-10…ЗК-13 (ИПДЛ).
Дымовой извещатель на потолке
ЗК-7Б — быстросъёмный: защитная часть снимается для обслуживания, пластина-основание крепится к потолку.
Считыватель или вызывная панель на улице
Козырьки ЗК-20, ЗК-21 (считыватели, кнопки звонков) и ЗК-23 (вызывные панели) защищают от осадков; ЗК-24 — фотоэлементы от осадков и солнечного света.
Частые вопросы
От чего защищают кожухи?
От механических воздействий: попадание мячом в спортивном зале, попытки вскрытия или разрушения корпуса.
Есть ли кожух под ИПДЛ?
Да: ЗК-10 (С2000-ИПДЛ), ЗК-11, ЗК-12, ЗК-13 — под разные ИПДЛ по списку моделей.
Нюансы и грабли
- На страницах производителя есть расхождения: ЗК-11 (масса 0,35 или 0,25 кг), ЗК-14 (высота 50 или 60 мм), ЗК-15 (масса 0,25 или 0,65 кг), ЗК-23 (установочные размеры записаны как 160х55 и 55х160 мм) — при заказе или проектировании сверять с паспортом.
- Модели кожухов узкоспециализированы (под конкретные ИПДЛ, светильники KL, табло) — не подбирать по «похожему» размеру без проверки максимального размера оборудования.
- Нумерации ЗК-22 на страницах нет; козырьки для купольных видеокамер ЗК-1…ЗК-4 — отдельная линейка.
Документация
- SLT — страница изделия на сайте производителя
