ИП 212-116.2 / -116.8-АМ / -116.10-АМ «Трион МК» — взрывозащищённые дымовые извещатели

Точечные оптико-электронные дымовые извещатели во взрывозащищённом исполнении 1Ex db ib IIC T6 Gb X, безадресные и с адресной меткой под системы «Болид», «Рубеж» или «Сигма».

Извещатели ИП 212-116 «Трион МК» взрывозащищённые

Модели семейства

ИП 212-116.2 Трион МК (безадресный)Включается параллельно в шлейф сигнализации без адресной метки.

Взрывозащита	1Ex db ib IIC T6 Gb X; корпус — алюминиевый сплав или нержавеющая сталь
Питание	10–30 В постоянного тока (или знакопеременное, длительность отрицательных импульсов не более 0,1 с)
Ток потребления	дежурный режим — не более 90 мкА; режим «Тревога» — не более 20 мА
Чувствительность	0,05–0,2 дБ/м
Температура	от минус 40 до +60 °C
Габариты / масса	100×113×84 мм / 1,2 кг (алюминий); 138×144×81 мм / 2,2 кг (нержавеющая сталь)
Защита оболочки	IP31
Время срабатывания	не более 5 с
Добавочный резистор Rдоб	с завода установлен 1,5 кОм (рекомендация для ППКОП серии С2000); собственное сопротивление извещателя после срабатывания 850±50 Ом
Надёжность	наработка на отказ не менее 60000 ч, срок службы не менее 10 лет
Гарантия	эксплуатации 24 месяца со дня ввода, но не более 36 месяцев с изготовления; хранения 36 месяцев

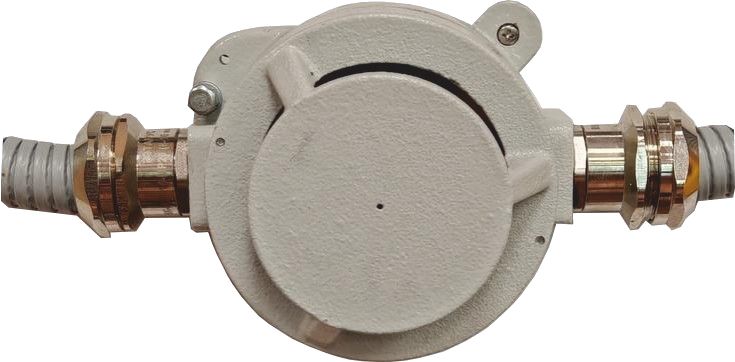

ИП 212-116.8 / -116.10 Трион МК-АМ (адресные)С адресной меткой «Болид», «Рубеж» или «АМ-Сигма» — три варианта под разные интегрированные системы.

Взрывозащита	1Ex db ib IIC T6 Gb X; корпус — алюминиевый сплав или нержавеющая сталь
Ток потребления (АМ «Болид»)	дежурный — не более 11 мА; «Тревога» — не более 22 мА
Ток потребления (АМ «Рубеж»)	дежурный — не более 15 мА; «Тревога» — не более 24 мА
Ток потребления (АМ-Сигма)	дежурный — не более 20 мА; «Тревога» — не более 35 мА; ток от АШ при подключённом извещателе — не более 350 мкА
Температура	от минус 40 до +60 °C (АМ-Сигма, АМ-Болид); от минус 25 до +60 °C (АМ-Рубеж)
Совместимость	АМ-Болид — с С2000-КДЛ/С2000-КДЛ-2И в «Орион»; АМ-Рубеж — по протоколу R3 (например, с R3-Рубеж-2ОП); АМ-Сигма — через контроллер ИД-КАУ-03Д по протоколу R09 в «Индигирке»
Габариты / масса	100×113×84 мм / 1,2 кг (алюминий); 138×144×81 мм / 2,2 кг (нержавеющая сталь)
Защита оболочки	IP31
Время срабатывания	не более 5 с
Метки и ПО	АМ «Болид» — метка АР1-исп.03, настройка в UProg; АМ «Рубеж» — метка АМ-1-R3, в FireSec выбирают АМ-1П; АМ «Сигма» — настройка в ПО «Индигирка»
Надёжность	наработка на отказ не менее 60000 ч, срок службы не менее 10 лет
Гарантия	эксплуатации 24 месяца со дня ввода, но не более 36 месяцев с изготовления; хранения 36 месяцев

Как это работает и подключается

Тревожное извещение «Пожар» формируется скачкообразным уменьшением сопротивления извещателя при параллельном включении в шлейф пожарной сигнализации; на извещатель действуют два сигнала — электрический (рост тока) и световой (красный светодиод).
Извещатели с адресной меткой «АМ-Сигма» включаются по четырёхпроводной схеме с отдельным шлейфом питания; сообщение «Пожар» передаётся по АШ в контроллер ИД-КАУ-03Д, сброс — командой по адресной линии связи.
Встроенная система компенсации запылённости индицируется светодиодом: одиночные вспышки — дежурный режим, двукратные — запылённость (нужна чистка камеры), однократные с периодом 3 с — неисправность.
Маркировка взрывозащиты 1Ex db ib IIC T6 Gb X: взрывонепроницаемая оболочка «d» плюс искробезопасная цепь «ib» для внешнего датчика дыма.
Индикатор: «Дежурный» — одиночные вспышки с периодом 12 с; «Запылённость» — двукратная вспышка с периодом 10 с (работоспособен, надо чистить камеру); «Критическая запылённость» — двукратная вспышка с периодом 3 с (коррекция запылённости прекращается, правильная работа не гарантируется); «Неисправность» — однократные вспышки с периодом 3 с; «Пожар» — непрерывное свечение.
Обозначение: ИП 212-Х1 Трион МК-Х2-Х3-Х4. АМ — адресная метка; Н в конце — корпус из нержавеющей стали (без Н — алюминиевый сплав); МР — изготовлен под надзором Морского Регистра. Пример из РЭ: ИП 212-116.8 Трион МК-АМ-Н-МР.
Применение по РЭ: взрывоопасные зоны классов 1 и 2 (ГОСТ IEC 60079-10-1-2013), смеси газов и паров категорий IIA, IIB, IIC; производственные площадки под навесами или в помещениях добычи, переработки и транспорта нефти и газа и в химической промышленности. Климатическое исполнение УХЛ или ОМ, категория размещения 2; давление от 84 до 106,7 кПа.
Возврат в дежурный режим у безадресного извещателя — отключением или сменой полярности питания не менее чем на 3 с. Фоновая освещённость до 12000 лк работоспособность не нарушает.
Кабельные вводы серии КВ (резьба М20×1,5) по способу прокладки: К — открытая, кабель 6,5–13,9 мм; ТВ1/2 (ТВ20) и ТН1/2 (ТН20) — в трубе с внутренней или наружной резьбой G1/2, кабель 6,5–13,9 мм; Б — бронированный кабель с двойным уплотнением (наружная часть 12,5–20,9 мм, внутренняя оболочка 6,5–13,9 мм); КМ10 и КМ12 — металлорукав РЗЦХ-10 и РЗЦХ-12, кабель 3,1–8,6 мм; КМ15 — РЗЦХ-15, кабель 6,1–11,7 мм; КМ20 — РЗЦХ-20, кабель 6,5–13,9 мм.

Монтаж

Для ограничения тока и настройки на тип ППКОП используется сменный токоограничительный резистор; собственное сопротивление извещателя после срабатывания без резистора — 850±50 Ом.
В комплекте два взрывозащищённых кабельных ввода серии КВ, резьба М20×1,5; варианты вводов под разные способы прокладки кабеля (открытая, в трубе, в металлорукаве, бронированный кабель).
Извещатели с видом взрывозащиты «d» должны применяться только с кабельными вводами и заглушками производителя или другими сертифицированными вводами, обеспечивающими тот же вид взрывозащиты и степень защиты.
Сечение подключаемых проводов — 0,2–2,5 мм².
К монтажу взрывозащищённого электрооборудования допускается персонал с группой по электробезопасности, прошедший обучение по взрывозащищённому оборудованию.
Установка — на потолок или иную плоскую горизонтальную поверхность у потолка, двумя винтами (дюбелями) по разметке из Приложения А. ШС во взрывоопасной зоне — круглый сигнальный кабель с медными жилами в резиновой или ПВХ оболочке, диаметр под применяемый кабельный ввод.
Безадресный: добавочный резистор Rдоб ставят в клеммы Х7 и Х8, оконечный Rок — в клеммы Х5 и Х6 (можно в последнем извещателе шлейфа). Ввод — на клеммы «+» Х1 и «−» Х2, вывод — на «+» Х5 и «−» Х6, выводы датчика дыма — «+Д» Х4 и «−Д» Х3 с учётом полярности. Расчёт: Rдоб = ((Uшс − 1,5) / Iср) − 850. По таблице РЭ: при Uшс 10 В и Iср 6 мА — 560 Ом, при 10 мА — перемычка; при Uшс 22 В и Iср 6 мА — 2,7 кОм, при 10 мА — 1,2 кОм. Для ППКОП С2000 рекомендовано Rд = 1,5 кОм, Rок = 4,7 кОм, не более 20 извещателей в шлейфе. Ток извещателя в «Тревоге» не должен превышать 20 мА.
Адресные — четырёхпроводная схема, питание отдельной парой. «Болид»: Uпит+ Х1 и Uпит− Х3 (или Х2 и Х4), линия ДПЛС+ ХТ10 и ДПЛС− ХТ9 (или ХТ12 и ХТ11) на С2000-КДЛ; метку конфигурируют в UProg, тип шлейфа — тепловой, адрес по умолчанию 127 (рекомендуют сменить: 127 обычно служебный). «Рубеж»: Uпит+ Х1 и Uпит− Х4 (или Х2 и Х3), линия «Связь» Х9 и Х10 (или Х8 и Х7) на контроллер R3; перед настройкой повернуть фиксатор кнопки метки, при присвоении адреса коротко нажать кнопку на метке (на пульте «Ожидание ответа от устройства»), первичная конфигурация — через ПК и FireSec, метка АМ-1П, «Норм. состояние 1 датчика» — «НЗ». «Сигма»: питание Х1/Х4 или Х2/Х3, АШ на ИД-КАУ-03Д, настройка в ПО «Индигирка». Добавочные резисторы адресным не нужны.
Условия герметичности: только круглый кабель подходящего диаметра, резиновые уплотнения под диаметр кабеля, штуцеры затянуты до полного уплотнения (кабель не прокручивается), крышка затянута до упора моментом 10–15 Н·м и зафиксирована проволочной скруткой через проушину. Извещатель заземляют внешним или внутренним зажимом.
Проверка после монтажа: зонд диаметром 1–2 мм и длиной не менее 50 мм вводят в дымовую камеру через отверстие в крышке не менее чем на 5 с; извещатель срабатывает (постоянное свечение индикатора), ППКОП принимает «Пожар». Осмотр — не реже одного раза в год; не реже одного раза в 6 месяцев камеру продувают воздухом под давлением 1–2 кг/см² в течение 1 минуты со всех сторон (вставку с датчиком для этого извлекают). После осмотра взрывозащищённые поверхности покрывают смазкой ЦИАТИМ-221. Ремонт — только на предприятии-изготовителе.

Примеры

Взрывоопасная зона на нефтегазовом объекте

РЭ прямо указывает область применения: производственные площадки добычи, переработки и транспортировки нефти и газа, а также химическая промышленность.

Подбор адресной метки под систему

Один и тот же извещатель заказывается с адресной меткой конкретного производителя — «Болид», «Рубеж» или «Сигма» — под контроллер, который уже стоит на объекте.

Частые вопросы

Можно ли поставить этот извещатель в систему «Индигирка»?

Да, для этого заказывается исполнение ИП 212-116.8/-116.10 Трион МК-АМ с адресной меткой «АМ-Сигма» — он включается через контроллер ИД-КАУ-03Д по протоколу R09.

Как сбросить «Пожар» у адресного извещателя?

«Болид» и «Рубеж» — только прерыванием питания, с пульта по линии связи сбросить нельзя. «Сигма» — командой по адресной линии или прерыванием питания. Безадресный возвращается в дежурный режим, если питание отключить или сменить полярность не менее чем на 3 с.

Какая гарантия?

Гарантийный срок эксплуатации 24 месяца со дня ввода в эксплуатацию, но не более 36 месяцев с момента изготовления; срок хранения 36 месяцев. Претензии не принимают при истёкшем сроке, отсутствии паспорта и нарушении инструкции; изготовитель обязан отгрузить исправный извещатель в течение 2 недель после получения акта.

Какая максимальная температура эксплуатации?

От минус 40 до +60 °C для безадресного исполнения и меток «АМ-Сигма»/«Болид»; для метки «Рубеж» нижняя граница выше — минус 25 °C.

Нюансы и грабли

Температурный диапазон различается по вариантам адресной метки: у безадресного и с меткой «АМ-Сигма»/«Болид» — от минус 40 до +60 °C, а у метки «Рубеж» — только от минус 25 до +60 °C; при выборе для холодного объекта это критично.
Степень защиты оболочки — только IP31, заметно ниже, чем у обычных дымовых извещателей в металлическом взрывозащищённом корпусе; для открытых площадок нужен дополнительный защитный козырёк или укрытие.
Ток потребления в дежурном режиме сильно разный по типу метки (90 мкА безадресный, 11–20 мА адресный) — при расчёте шлейфа на большое количество извещателей это нужно учитывать отдельно для каждого варианта.
Знак «X» в маркировке взрывозащиты требует использовать только сертифицированные кабельные вводы и заглушки — самодельная замена нарушает взрывозащиту.
С адресной меткой «Болид» или «Рубеж» режим «Пожар» с пульта сбросить нельзя — только прерыванием питания извещателя. РЭ советует заранее предусмотреть сброс, например питанием извещателя через релейный модуль. У метки «Сигма» сброс можно командой по адресной линии или так же прерыванием питания.
После настройки метки «Рубеж» верните фиксатор кнопки в штатное положение, иначе прибор покажет ошибку «вскрытие корпуса».
Крышку открывают только при снятом напряжении; не отключённые от сети извещатели снимать запрещено.
Редакции РЭ различаются: в редакции (100326), на которой собрана основа карточки, метка «Болид» названа АР1-исп.02, в редакции (240326) — АР1-исп.03; во второй добавлены описание цилиндрического взрывонепроницаемого соединения корпуса со вставкой (щелевой зазор по ГОСТ IEC 60079-1-2013) и деление Таблицы 1 на варианты «Болид»/«Рубеж» и «Сигма». Тип метки сверяйте по наклейке на изделии.
В разделе 6.2 обоих РЭ искробезопасная цепь названа «ia», а в маркировке и в разделе 1 — «ib» (1Ex db ib IIC T6 Gb X). Для проекта используйте маркировку с изделия и сертификата.
