Антенны GSM Приток-А — с переходником для КОП-03 и внешняя

Две GSM-антенны с разъёмом SMA для приборов Приток-А: комплект с переходником U.FL-SMA для КОП-03 и внешняя антенна для модемного модуля.

Модели семейства

Антенна GSM с переходником для КОП-03 (ЛИПГ.464646.003)Антенна для работы КОП-03 в сотовых сетях GSM; в комплекте переходник U.FL-SMA с держателем, винт и шайба.

Разъём	SMA
Длина	2,6 м
Масса	не более 0,06 кг
Комплект	антенна, переходник U.FL-SMA с держателем, винт М3×6, шайба, паспорт
Срок службы	8 лет
Гарантия	3 года

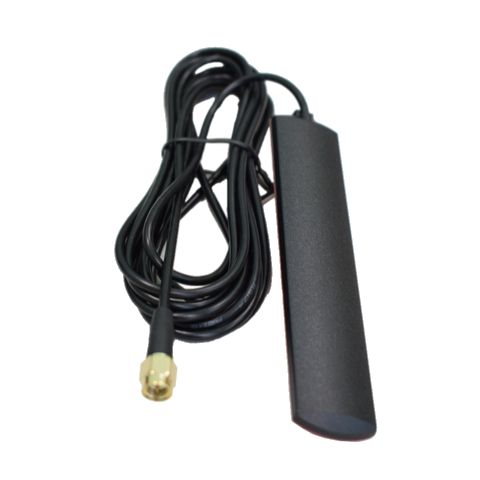

Антенна внешняя GSM (ЛИПГ.464646.004)Антенна для подключения к модемному модулю прибора; подключается по РЭ на соответствующий прибор.

Разъём	SMA
Длина	не менее 2,5 м
Масса	не более 0,05 кг
Комплект	антенна, паспорт
Срок службы	8 лет
Гарантия	3 года

Как это работает и подключается

Антенна нужна, чтобы прибор работал в сотовых сетях GSM; сама по себе устройством связи не является.
Подключение — по документу «Контроллеры охранно-пожарные Приток-А-КОП. Руководство по эксплуатации» (для варианта с переходником — по рисунку 1 паспорта) или по РЭ на соответствующий прибор.

Монтаж

Вариант для КОП-03: держатель переходника монтируется к основанию прибора, переходник U.FL-SMA подключается к прибору по схеме из РЭ.
Крепёж в комплекте с переходником: винт М3×6 и шайба.
Хранить в упаковке изготовителя в отапливаемом помещении при температуре от 5 до 45 °С и влажности не более 80 % (без конденсата); паров кислот и щелочей в помещении быть не должно.

Примеры

КОП-03 с GSM

Антенну с переходником ставят на КОП-03: держатель переходника крепится к основанию прибора, переходник подключается по схеме из РЭ на Приток-А-КОП.

Прибор с модемным модулем

Внешнюю антенну подключают к модемному модулю прибора так, как написано в РЭ на этот прибор.

Частые вопросы

Какой разъём у антенн?

Концевой разъём SMA у обеих антенн.

Какая длина кабеля?

У антенны с переходником для КОП-03 — 2,6 м, у внешней антенны — не менее 2,5 м.

Какой срок гарантии?

3 года по паспортам; срок службы 8 лет.

Нюансы и грабли

Не путать два изделия: переходник U.FL-SMA с держателем входит только в комплект антенны для КОП-03; у внешней антенны в комплекте только паспорт.
Срок хранения на складе — не более 8 месяцев с даты приёмки ОТК.
Гарантия не распространяется на механические и электрические повреждения, возникшие из-за нарушения условий транспортирования, хранения и эксплуатации.
