Сократ · клавиатуры управления приборами Приток-А

Клавиатура ППКОП-03 / ППКОП-03.1 (8 и 16 зон) с NFC-считывателем

Выносная клавиатура на 8 или 16 шлейфов со считывателем брелоков Приток-NFC, сенсорная (ППКОП-03) или плёночная (ППКОП-03.1). Работает с Приток-А-КОП по RS-485 и с ППКОП-011 в режиме TM.

Модели семейства

ППКОП-03 (8), ЛИПГ.468631.023Сенсорная, индикация 8 шлейфов.

Тип	сенсорная
Зоны	8

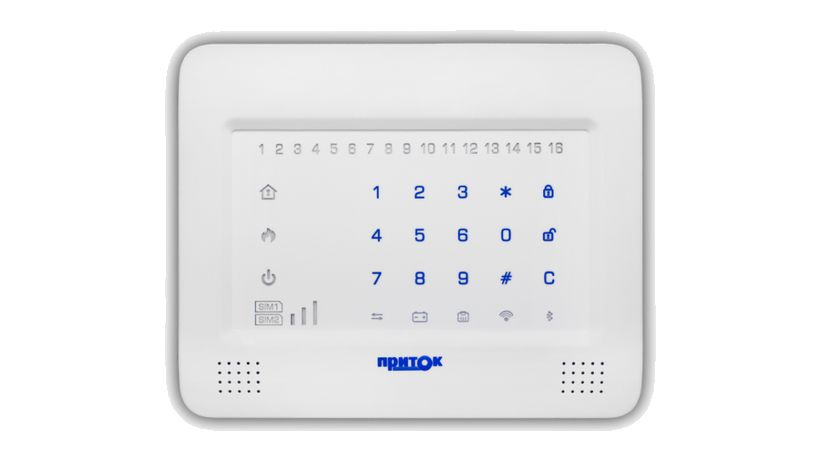

ППКОП-03 (16), ЛИПГ.468631.023-01Сенсорная, индикация 16 шлейфов.

Тип	сенсорная
Зоны	16

ППКОП-03.1 (8), ЛИПГ.468631.041Плёночная, индикация 8 шлейфов.

Тип	плёночная
Зоны	8

ППКОП-03.1 (16), ЛИПГ.468631.041-01Плёночная, индикация 16 шлейфов.

Тип	плёночная
Зоны	16

Общие данные всех исполненийОдинаковые для четырёх исполнений.

Питание	от 10,2 до 14,5 В
Ток потребления	не более 150 мА
Линия RS-485	не более 1000 м
Габариты	не более 197×162×38 мм
Масса	не более 0,28 кг
Условия	закрытые помещения, от минус 10 до плюс 45 °С, влажность до 85 %
Срок службы	8 лет

Как это работает и подключается

Индикаторы клавиатуры дублируют состояние прибора: шлейфы «1»–«8/16», режим охраны, пожарное оповещение, питание, канал связи с ПЦН, SIM1/SIM2 и уровень сигнала, Wi-Fi, Ethernet, Bluetooth, АКБ.
Четыре способа ввода кода: цифры кнопками с указанием «Взять»/«Снять»; цифры и «*» без указания типа операции; брелок или ключ TM после «C»; цифры и брелок вместе. Код — не более 12 цифр.
Если тип операции не указан, КОП сам решает: все охранные шлейфы сняты — формируется запрос на взятие, иначе — на снятие взятых или сработавших.
Частичное взятие/снятие — через маску шлейфов; для шлейфов 10–16 интервал между нажатиями не более 1,5 с.

Монтаж

Крепление — шурупы 3,5×35 и дюбели 6×30 из комплекта; в комплекте также бесконтактный брелок Приток NFC.
Подключение по ШР: линии B и A (RS-485), питание 12 В от РИП, клемма «земля» прибора; перемычка XS1 включает терминальный резистор на линии А-В; перемычка XS2 («LOAD») нужна при обновлении ПО.
Колодка «+TM-» — для выносного считывателя TM; «+TM2-» — для подключения клавиатуры к ППКОП-011.
Пин-код (до 12 цифр) ставится при вскрытом корпусе: «C», удерживать «#» 5 с, закрыть корпус, ввести код и нажать «#».

Примеры

Пост охраны с брелоками

К Приток-А-КОП по шине расширения (RS-485): взятие и снятие по коду, брелоку Приток-NFC, NFC+ или NFC++ или ключу TM выносного считывателя.

Клавиатура на ППКОП 011-8-1-011

Подключается к колодке +TM2- прибора в режиме Touch Memory; брелоки в этом режиме не работают.

Частые вопросы

Чем ППКОП-03 отличается от ППКОП-03.1?

Типом клавиатуры: ППКОП-03 — сенсорная, ППКОП-03.1 — плёночная; 8 или 16 шлейфов в каждом варианте.

Какие брелоки читает?

Приток-NFC, Приток-NFC+ и Приток-NFC++ (только с приборами Приток-А-КОП).

С какими приборами работает?

С приборами серии Приток-А-КОП (шина расширения) и ППКОП 011-8-1-011 (режим TM).

Нюансы и грабли

Брелоки и пин-код работают только с приборами Приток-А-КОП, для ППКОП-011 в режиме TM они недоступны.
Сброс утерянного пин-кода возвращает клавиатуру к заводским параметрам, после него нужен вызов техника ПЦН и повторная регистрация клавиатуры в приборе.
Для сброса пин-кода надо вскрыть корпус, войти в сервисный режим (замкнуть TM-считыватель на 0,5 с при включении питания), пропустить тесты тремя нажатиями «С», выбрать режим «5», нажать «*»-«1» и удерживать «#» 5 с.
При установленном пин-коде постановка и снятие любым способом, а также вход в техническое меню невозможны без разблокировки: «С», «#», пин-код, «#».
