Сократ · клавиатуры управления приборами Приток-А

Клавиатура ППКОП-05 — со сканером отпечатков пальцев и считывателем брелоков

Клавиатура для Приток-А-КОП по шине расширения RS-485: цифровой код, брелок Приток или отпечаток пальца, индикация 8 или 16 шлейфов.

Модели семейства

Клавиатура ППКОП-05 (8), ЛИПГ.468631.049Индикация 8 шлейфов, сканер отпечатков пальцев, считыватель брелоков Приток.

Зоны

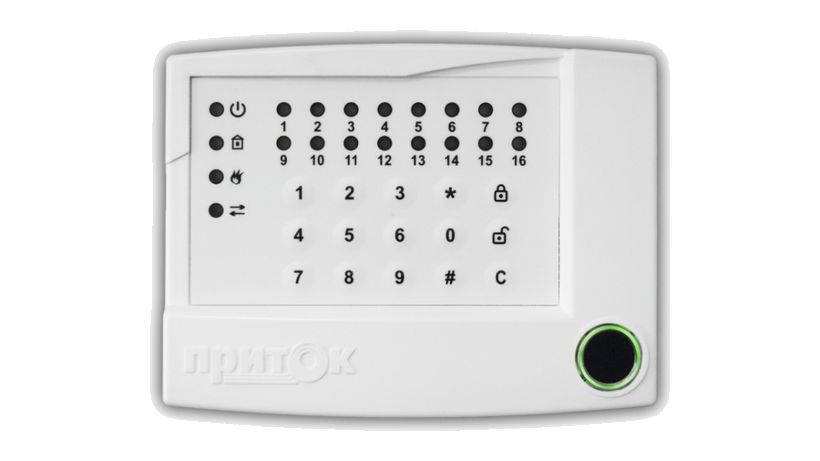

Клавиатура ППКОП-05 (16), ЛИПГ.468631.049-01Индикация 16 шлейфов; в паспорте отдельным исполнением не выделена, названа только в кратком руководстве.

Зоны

Общие данныеДля обоих исполнений.

Питание	от 10,2 до 14,5 В
Ток потребления	не более 200 мА
Линия RS-485	не более 1000 м
Габариты	не более 148×112×38 мм
Масса	не более 0,22 кг
Условия	закрытые помещения, от минус 10 до плюс 45 °С, влажность до 85 %
Срок службы	8 лет

Как это работает и подключается

Клавиатура дублирует светодиодную индикацию КОП: шлейфы «1»–«8/16», питание, режим охраны, пожарное оповещение, связь с ПЦН.
Четыре способа ввода кода: цифры с указанием «Взять»/«Снять»; цифры и «*»; брелок или палец после «C»; цифры вместе с брелоком или пальцем.
Если тип операции не выбран, КОП сам формирует запрос на ПЦН: все охранные шлейфы сняты — «Взять», иначе — «Снять» взятых или сработавших.
Частичное взятие и снятие — по маске шлейфов; для шлейфов 10–16 интервал между нажатиями не более 1,5 с.

Монтаж

Схема подключения — рисунок 3 краткого руководства: RS-485 (B, A), питание 12 В от РИП, клемма «земля» прибора.
XS1 — перемычка терминального резистора линии RS-485; X8 — разъём для динамика.
Крепление — шурупами 3,5×35 и дюбелями 6×30 из комплекта; в комплекте бесконтактный брелок Приток.
Пин-код (до 12 цифр): вскрыть корпус, «C», удерживать «#» 5 с, закрыть корпус, ввести код и нажать «#».

Примеры

Вход по отпечатку

«C», затем палец на сканер; на сканирование, сверку с базой и передачу идентификатора на ПЦН может потребоваться до пяти секунд.

Код плюс палец

Набрать до 12 цифр кода и приложить палец или брелок — комбинированный ввод.

Частые вопросы

Сколько шлейфов показывает?

8 или 16 — по краткому руководству ППКОП-05 (8) и ППКОП-05 (16).

Какой длины может быть линия RS-485?

Не более 1000 м.

Нюансы и грабли

Сброс утерянного пин-кода возвращает клавиатуру к заводским параметрам, после сброса нужен вызов техника ПЦН для регистрации клавиатуры в приборе.
Сброс: вскрыть корпус при включённом питании, набрать «1», «2», «3», «4», «*», пропустить тесты тремя нажатиями «C», убедиться, что выбран режим «5», нажать «*»-«1»-«#».
Пин-код блокирует постановку и снятие вводом цифрового кода.
Паспорт называет только одно исполнение, краткое руководство — два (8 и 16 зон): при заказе уточняйте исполнение.
