Клавиатура ППКОП (М4) и ППКОП-16 (М4) — со считывателем ключей Touch Memory

Клавиатура на 8 или 16 шлейфов с контактным считывателем ключей Touch Memory для Приток-А-КОП (шина расширения RS-485) и ППКОП-011 (режим Touch Memory).

Модели семейства

Клавиатура ППКОП (М4), ЛИПГ.468631.002Контроль 8 зон.

Зоны

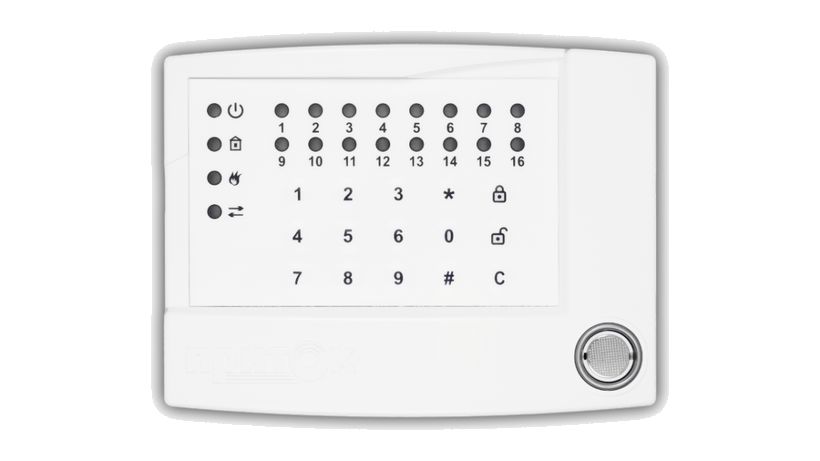

Клавиатура ППКОП-16 (М4), ЛИПГ.468631.028Контроль 16 зон.

Зоны

Общие данныеДля обоих исполнений.

Питание	от 10,2 до 14,5 В
Ток потребления	не более 200 мА
Линия RS-485	не более 1000 м
Габариты	не более 148×112×38 мм
Масса	не более 0,21 кг
Условия	закрытые помещения, от минус 10 до плюс 45 °С, влажность до 85 %
Срок службы	8 лет

Как это работает и подключается

Считыватель принимает ключи Touch Memory, совместимые с DS1990 и DS1961s.
Четыре способа ввода кода: цифры с «Взять»/«Снять»; цифры и «*»; ключ TM после «C»; цифры вместе с ключом TM. Код — не более 12 цифр.
Если тип операции не выбран, КОП сам формирует запрос: все охранные шлейфы сняты — «Взять», иначе — «Снять».
Частичное взятие и снятие — по маске шлейфов.

Монтаж

Схема подключения — рисунок 2 краткого руководства: B и A (RS-485), питание 12 В, клемма «земля» прибора; для ППКОП-011 — клеммы +TM и -TM.
XS1 — перемычка терминального резистора линии RS-485; X8 — разъём для динамика.
Возможна эксплуатация клавиатуры только с одним из охранных приборов.
Крепление — шурупы 3,5×35 и дюбели 6×30 из комплекта.

Примеры

Клавиатура с ключами TM на КОП

Подключение по ШР (RS-485), взятие и снятие кодом, ключом TM или обоими.

Клавиатура на ППКОП-011

Подключение к клеммам +TM/-TM прибора ППКОП-011.

Частые вопросы

Чем отличаются исполнения?

Числом контролируемых зон: 8 и 16.

Какие ключи читает?

Touch Memory, совместимые с DS1990 и DS1961s.

Нюансы и грабли

Защищённые от копирования ключи DS1961s целесообразны только с приборами КОП.
Сброс утерянного пин-кода возвращает заводские параметры; нужен вызов техника ПЦН для повторной регистрации клавиатуры в приборе.
Пин-код блокирует взятие и снятие ключом TM и цифровым кодом.
