Клавиатура ППКОП NFC (8 и 16 зон) — считыватель брелоков и ключей TM

Клавиатура на 8 или 16 шлейфов с бесконтактным считывателем брелоков Приток-NFC и контактным считывателем ключей TM для Приток-А-КОП (RS-485) и ППКОП-011 (режим TM).

Модели семейства

Клавиатура ППКОП NFC (8), 425412.046Контроль 8 зон.

Зоны

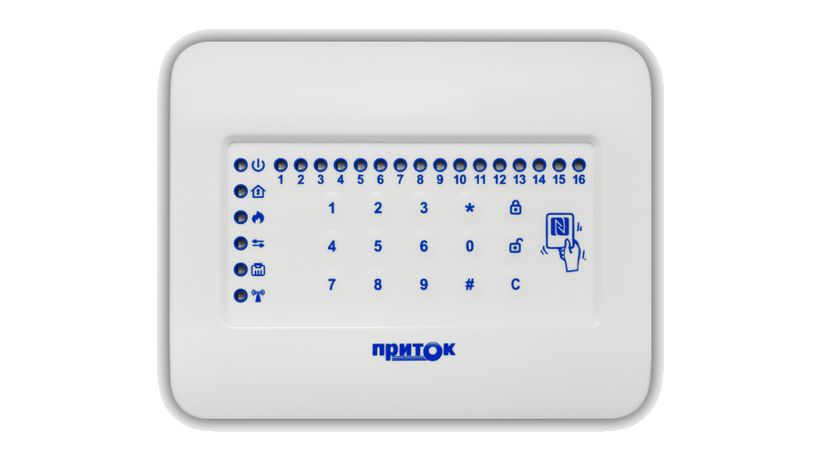

Клавиатура ППКОП NFC (16), 425412.046-01Контроль 16 зон.

Зоны

Общие данныеДля обоих исполнений.

Питание	от 10,2 до 14,5 В
Ток потребления	не более 200 мА
Линия RS-485	не более 1000 м
Габариты	не более 160×128×32 мм
Масса	не более 0,22 кг
Условия	закрытые помещения, от минус 10 до плюс 45 °С, влажность до 85 %
Срок службы	8 лет

Как это работает и подключается

Индикаторы клавиатуры дублируют состояние прибора; есть индикатор состояния Ethernet и GSM.
Считыватель ключей TM совместим с DS1990; брелоки только при подключении к приборам серии Приток-А-КОП.
Четыре способа ввода кода: цифры с «Взять»/«Снять»; цифры и «*»; брелок или ключ TM после «C»; цифры вместе с брелоком или ключом. Код — не более 12 цифр.
Частичное взятие и снятие — по маске шлейфов; для шлейфов 10–16 интервал между нажатиями не более 1,5 с.

Монтаж

Схема — рисунок 2 краткого руководства; «-TM+» — выносной считыватель TM; «-TM2+» — подключение к ППКОП-011.
XS1 — терминальный резистор линии RS-485; X8 — динамик; «LOAD» — перемычка для обновления ПО.
В комплекте бесконтактный брелок Приток NFC, шурупы 3,5×35 и дюбели 6×30.

Примеры

КОП с брелоками

Постановка и снятие брелоками Приток-NFC, NFC+ или NFC++, кодом или ключом TM.

ППКОП-011

Подключение к колодке -TM2+ прибора; брелоки в этом режиме недоступны.

Частые вопросы

Сколько зон?

8 или 16 в зависимости от исполнения.

Какие брелоки?

Приток-NFC, Приток-NFC+ и Приток-NFC++.

Нюансы и грабли

Брелоки работают только с Приток-А-КОП, не с ППКОП-011.
Сброс пин-кода возвращает заводские параметры и требует вызова техника ПЦН для регистрации клавиатуры в приборе.
