Сократ · коммуникаторы Ethernet для системы Приток-А

Коммуникатор-Приток-TCP/IP (исп. 01, 02, 03) — вывод приборов и ретрансляторов Приток-А на АРМ ПЦН по Ethernet

Подключает ретрансляторы, блоки сопряжения и приборы системы Приток-А к АРМ ПЦН по Ethernet (TCP/IP). Что именно он обслуживает, определяют программа модуля TCP/IP-01 и перемычки.

Модели семейства

Коммуникатор-Приток-TCP/IP-01 (ЛИПГ.468362.006-01)Трансформатор ТОТ44, питание 60 В или 12 В, прошивка f3a от изготовителя (ретрансляторы Фобос).

Трансформатор	ТОТ44
Питание	60 В или 12 В
Прошивка от изготовителя	f3a

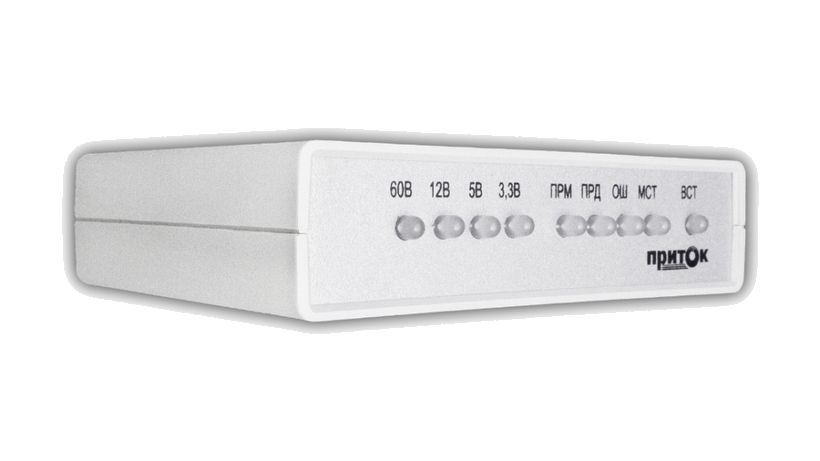

Коммуникатор-Приток-TCP/IP-02 (ЛИПГ.468362.006-02)Трансформатор EF12,6, питание 60 В или 12 В, прошивка af2 (ретрансляторы Приток-А-Ф).

Трансформатор	EF12,6
Питание	60 В или 12 В
Прошивка от изготовителя	af2

Коммуникатор-Приток-TCP/IP-03 (ЛИПГ.468362.006-03)Трансформатор EF12,6, питание только 12 В, прошивка ppkn (приборы ППКОП 011-8-1).

Трансформатор	EF12,6
Питание	12 В
Прошивка от изготовителя	ppkn

Общие данныеПластиковый корпус, внутри модем на ATmega, модуль TCP/IP-01, интерфейсные микросхемы и блок питания.

Связь с ПЦН	Ethernet, TCP/IP, 10/100 Мбит/с; пропускная способность не менее 128 кбит/с
Потребляемая мощность	не более 2 Вт
Габариты	140×113×35 мм
Заводской IP-адрес	10.0.0.200, порт по умолчанию 20000
ПО пульта	Приток-А не ниже версии 3.6
Срок службы	8 лет

Как это работает и подключается

Конфигурацию определяют установленные перемычки и программа модуля TCP/IP-01; программу выбирают строго по таблице соответствия оборудования в РЭ (af2, bss, c20, f3a, jup, jucen, mis, ppk05, ppkn, radio, rm, rmi, rr, str, tk и другие).
Коммуникатор входит в состав базовых модулей Приток-А-БМ-03, Приток-А-Р-БМ, Приток-А-БМ-01 и радиоретранслятора Приток-А-РР.
Поддерживается шифрование IP-трафика: ENC=4, пароль 22 символа; такой же пароль должен быть в АРМ ДПЦО, иначе связь не установится.
Индикаторы передней панели: «60В», «12В», «5В», «3,3В», «ПРМ», «ПРД», «ОШ», «МСТ», «ВСТ». «МСТ» горит — коммуникатор сконфигурирован правильно и работает; «ОШ» — сбой.

Монтаж

IP-параметры задают программой wizArmConfig.exe («Конфигуратор-WizArm 1.0», ставится с ПО Приток-А 3.6): при выключенном питании поставить перемычку WNP, подключить коммуникатор к сети кабелем К-057, найти его в списке, прочитать, изменить и записать конфигурацию.
Компьютер для настройки должен иметь адрес 10.0.0.x и маску 255.255.255.0; проверка — ping 10.0.0.200.
После записи конфигурации перемычку WNP обязательно снять и выключить питание коммуникатора.
Перемычки XP14 и XP22 ставят при питании 60 В и убирают при питании 12 В; перемычка RST перезагружает коммуникатор; XP24 и XP25 — для подключения радиостанции.
При питании 60 В исполнения 01 и 02 могут отдавать 12 В для внешних устройств с током не более 0,5 А.
Если в сети несколько коммуникаторов, у каждого должен быть уникальный IP-адрес.

Примеры

Ретрансляторы Фобос на ПЦН

Программа f3a: 1–8 ретрансляторов Фобос, Фобос-А, Фобос-3 по каналу 1650 Гц, 200 бит/с.

Приборы ППКОП 011-8-1

Программа ppkn: ППКОП 011-8-1-01 (-02, -03, -041, -053) или коммуникатор ППКОП-05 по каналу 18 кГц; программа ppk05: 1–30 приборов ППКОП 011-8-1-05.

Блок сопряжения и Сигнал-20

Программа bss: блок сопряжения БС-04 (-05) по RS-232, 19200 бит/с; программа c20: 1–2 прибора Сигнал-20 по RS-485, 9600 бит/с.

Частые вопросы

Чем отличаются исполнения 01, 02, 03?

Трансформатором, допустимым питанием и прошивкой от изготовителя: 01 — ТОТ44, f3a; 02 — EF12,6, af2; 03 — EF12,6, только 12 В, ppkn. Программа модуля загружается через wizArmConfig; допустимые исполнения для каждой программы указаны в таблице РЭ (например, f3a — только исполнение 01, af2 — исполнения 02 и 03).

Какой IP-адрес по умолчанию?

10.0.0.200, порт 20000.

Какая сеть нужна?

Ethernet 10/100 Мбит/с, канал коммуникатор — ПЦН не менее 128 кбит/с.

Нюансы и грабли

Пока стоит перемычка WNP, коммуникатор в режиме установки IP-параметров и не работает; при включении с WNP действуют заводские параметры без пароля.
Платы исполнения 01 и исполнений 02, 03 отличаются; различать их нужно по трансформатору: ТОТ44 — исполнение 01, EF12,6 — 02 и 03.
Telnet по умолчанию открыт на порту 23; РЭ рекомендует значение 0 (доступ запрещён) и пароль через TLOGIN и TPASS. Пароль к конфигурации IP-параметров установить рекомендуется.
Паспорт и РЭ расходятся: питание (паспорт — 10,2–14,5 В или 36–74 В, РЭ — 11–15 В или 36–72 В), масса (0,24 кг и 310 г), нижняя температура (паспорт — 0 °С, РЭ — минус 10 °С). Расхождения мелкие, но проектировать безопаснее по более узким значениям.
Если модуль TCP/IP-01 обнаружит повреждение своего ПО при включении, одновременно мигают «ПРМ», «ПРД», «ОШ», «МСТ» с частотой 1 Гц.
