ППКОП 011-8-1-011М(4) и (8) Приток-А-4(8) — GSM-приборы на 4 и 8 шлейфов, 12 В

Охранные приборы 12 В на 4 или 8 шлейфов с каналом GSM (дозвон, SMS, GPRS), две SIM-карты, ключ Touch Memory. У (4) есть клавиатура на корпусе, у (8) — только внешняя.

Модели семейства

ППКОП 011-8-1-011М(4), ЛИПГ.425212.001-011.054 шлейфа, клавиатура и считыватель ключа ТМ на корпусе (ключи DS1990 или DS1961s); антенна в комплекте.

Шлейфы	4
Индикаторы	«РАБОТА», «ОХРАНА», «ПОЖАР», «СВЯЗЬ» и «1»–«4»
Комплект	ключ DS 1990A, 4 резистора 4,7 кОм, резистор 1,2 кОм, светодиод L-53LID, 3 шурупа 3,5×35, 3 дюбеля 6×30, антенна

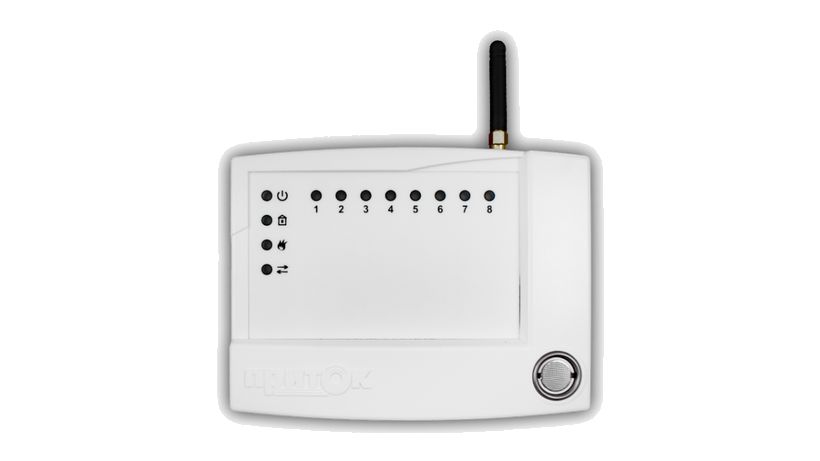

ППКОП 011-8-1-011М(8), ЛИПГ.425212.001-011.098 шлейфов, считыватель ключа ТМ на корпусе; цифровой код доступен только при подключении выносной клавиатуры ППКОП; 4 силовых выхода.

Шлейфы	8
Силовые выходы	4 «открытый коллектор», до 0,3 А и 25 В
Комплект	ключ DS 1990A, 8 резисторов 4,7 кОм, резистор 1,2 кОм, светодиод L-53LID, 3 самореза 3,5×35, 3 дюбеля 6×30, антенна

Общие данныеДля обоих исполнений (по паспортам и РЭ на (8)).

Питание	10,2–14,5 В по паспорту (11–14,5 В по РЭ на (8))
Ток в дежурном режиме	не более 0,25 А по паспорту; по РЭ — 150 мА без нагрузок, максимум 250 мА
Габариты	148×118×38 мм
Масса	не более 0,22 кг
GSM-модем	Telit GL868-DUAL, 2 слота SIM
Оповещение	6 номеров; время доставки тревоги от 5 до 30 с
Ключей ТМ в памяти	30
Шлейф	4,7 кОм ±5 %, напряжение на входе 10 или 19 В, сопротивление проводов не более 100 Ом
Температура	от минус 10 до плюс 45 °С; с термо-SIM-картами от минус 40 до плюс 50 °С
Срок службы	8 лет

Как это работает и подключается

Тревоги уходят GPRS (основной режим), SMS или дозвоном; при неполадках оператора прибор может переключиться на SIM-карту резервного.
Внешняя клавиатура ППКОП и пульт выносной ППКОП одновременно подключены быть не могут.
Типы шлейфов: охранный, пожарный, тревожный, технологический; норма охранного шлейфа 3–7 кОм; пожарный: обрыв — более 20 кОм, КЗ — менее 220 Ом.
SMS-команды принимаются только с номеров, записанных в память прибора.
Для (4) доступны три способа ввода кода: цифровой код 4–12 цифр с «Взять» или «Снять», ключ ТМ, комбинация «до 12 цифр + ключ».

Монтаж

Крепление дюбелями и саморезами из комплекта по РД 78.145-93; шлейфы и оповещатели — по схеме Приложения 1 РЭ.
В месте установки должно быть покрытие GSM; выносная антенна не входит в комплект.
Датчики входной зоны — на охранный шлейф типа 1 «взятие после выхода»; резисторы контроля — на концах шлейфов.
Параметры меняют Программатором ППКОП-02 и программой PrtUniProg; питание включают при открытой крышке (нарушенный тампер), после стартовой индикации ждут звукового сигнала.
SIM-карту сначала проверяют в телефоне: PIN отключён, SMS и GPRS работают, отчёт о доставке отключён, баланс положительный.

Примеры

Квартира с клавиатурой

ППКОП 011-8-1-011М(4): код 4–12 цифр, ключ ТМ или «код + ключ»; частичное взятие с выбором шлейфов кнопками «0»–«9», затем «#».

Дача на 8 шлейфов

ППКОП 011-8-1-011М(8) с выносной клавиатурой ППКОП (М4) или пультом выносным; 4 выхода для сирены и маяка.

Частые вопросы

Чем (4) отличается от (8)?

Числом шлейфов (4 и 8) и органами управления: у (4) есть клавиатура на корпусе, у (8) — нет.

Какая антенна?

В комплекте антенна; по РЭ на (8) внутренняя ADA-0086 или наружная ADA-0062 либо аналогичная.

Нюансы и грабли

В (8) на корпусе нет клавиатуры: без внешней клавиатуры ППКОП взятие и снятие только ключом ТМ.
Расхождение по питанию: паспорт — от 10,2 до 14,5 В, РЭ на (8) — 11–14,5 В; проектируйте по узкому диапазону.
Оператор не гарантирует время доставки SMS; GPRS — приоритетный режим.
Полное РЭ есть только на (8); для (4) — паспорт и краткое руководство.

Документация

Сократ — краткое руководство
Сократ — паспорт
Сократ — РЭ
