ППКОП 011-8-1-01К (8) и (16) Приток-А-4(8) — прибор на 8 или 16 шлейфов с выходом по телефонной линии на 18 кГц

Охранно-пожарный прибор на 8 или 16 шлейфов, работающий по занятой абонентской телефонной линии на частоте 18 кГц через ретранслятор Приток-А. Питание 220 В, встроенный аккумулятор.

Модели семейства

ППКОП 011-8-1-01К(8), ЛИПГ.425212.001-01.038 шлейфов; в комплекте ключ DS 1990A и 8 резисторов 4,7 кОм.

Шлейфы	8
Код изделия	030401

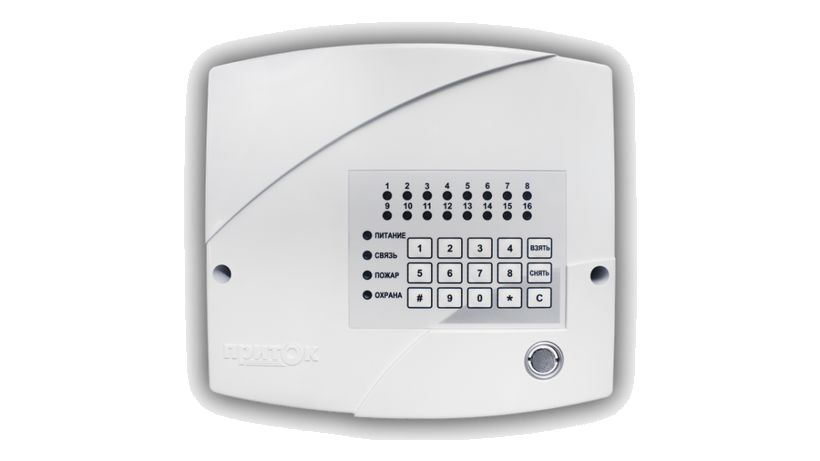

ППКОП 011-8-1-01К(16), ЛИПГ.425212.001-01.1316 шлейфов; в комплекте ключ DS 1990A и 16 резисторов 4,7 кОм.

Шлейфы	16
Код изделия	030501

Общие данныеДля обоих исполнений.

Связь	занятая абонентская линия, несущая 18 кГц, скорость 200 бод (амплитудная манипуляция) или 600 бод (фазовая)
Время доставки тревоги	не более 5 с
Шлейф	оконечный резистор 4,7 кОм ±5 %, напряжение на входе не менее 17 В
Силовые ключи	4, до 0,3 А и 25 В
Питание	сеть 220 В (+10 %, –15 %), не более 15 В·А; аккумулятор 2,2 А·ч
Внешний РИП	11–13,8 В; ток в дежурном режиме не более 300 мА
Габариты	не более 215×195×64 мм
Масса	не более 1,75 кг по паспорту (1,66 кг по РЭ)
Температура	от минус 10 до плюс 45 °С, влажность до 85 %

Как это работает и подключается

Взятие и снятие: ключ Touch Memory, встроенная клавиатура или внешняя клавиатура ППКОП.
Встроенный телефонный фильтр разделяет речевой тракт и несущую 18 кГц; допускается совместная работа с ADSL-модемами типа ANEX B, но на АТС и на объекте тогда нужны фильтры (сплиттеры).
Типы шлейфов: охранный, пожарный, тревожный; есть вход датчика отметки прибытия патруля.
Четыре выхода транзисторных ключей для оповещателей и реле пожарного оповещения; два из них (НАГР_1 и НАГР_2) контролируют шлейф на обрыв и КЗ.
В конфигурации задают тактику шлейфов, режимы оповещателей, чувствительность приёмника (от 15 до 500 мВ), выходной уровень передатчика (от 40 до 800 мВ) и контроль НАГР_1/НАГР_2.

Монтаж

Устанавливать внутри охраняемого помещения на высоте не менее 1,5 м, двумя саморезами из комплекта.
Извещатель входной двери подключают к шлейфу 1 и не рекомендуется вешать на этот шлейф другие извещатели, например объёмные.
Оконечные резисторы ставят на концах шлейфов; неиспользуемый шлейф переводят в тип «Не используется».
Порядок подключения: телефонная линия, шлейфы, оповещатели, при необходимости внешний РИП; затем АК «+» (красный) и АК «–» (синий) к аккумулятору и сеть кабелем ШВВП 2×0,75.
Проверка: индикаторы поочерёдно красным и зелёным, на «+12В» и «–12В» напряжение 12,5 В ±0,3 В, индикатор «Связь» показывает наличие связи с АРМ ПЦН.

Примеры

Охрана по телефонной линии

Прибор подключается к занятой абонентской телефонной линии и передаёт извещения на ретрансляторы Приток-А, Приток-А-Ф, Приток-А-Ю-01 или коммуникатор TCP/IP-07.

Автономная охрана

Без ПЦН прибор берёт и снимает шлейфы по коду идентификации из своей памяти; тревоги видны только на органах индикации прибора.

Частые вопросы

Чем отличаются исполнения (8) и (16)?

Только числом шлейфов: 8 или 16, соответственно и числом резисторов в комплекте.

Как передаёт тревоги?

По занятой абонентской телефонной линии на несущей 18 кГц к ретранслятору, время доставки не более 5 с.

Нюансы и грабли

Выходной уровень передатчика не следует ставить больше чем на 20 % выше минимума, при котором ещё работает линия: иначе появятся помехи при телефонных разговорах и работе интернет-модемов.
В заводских установках чувствительность приёмника регулируется автоматически; при импульсных помехах в линии её настраивают вручную.
Код идентификации при автономной работе должен быть записан в память прибора.
Паспорт и РЭ расходятся по массе (1,75 и 1,66 кг); для крепления берите большее.
