ППКОП 011-8-1-061К (8) и (16) Приток-А-4(8) — прибор на 8 или 16 шлейфов с УКВ-радиоканалом

Охранно-пожарный прибор на 8 или 16 шлейфов для подсистемы радиоохраны Приток-А-Р: связь по УКВ (136–174 или 430–470 МГц), питание 220 В с аккумулятором. Радиомодуль РПДУ — отдельно.

Модели семейства

ППКОП 011-8-1-061К(8), ЛИПГ.425212.001-061.02 (код 035601)8 шлейфов, в комплекте 8 резисторов 4,7 кОм.

Шлейфы

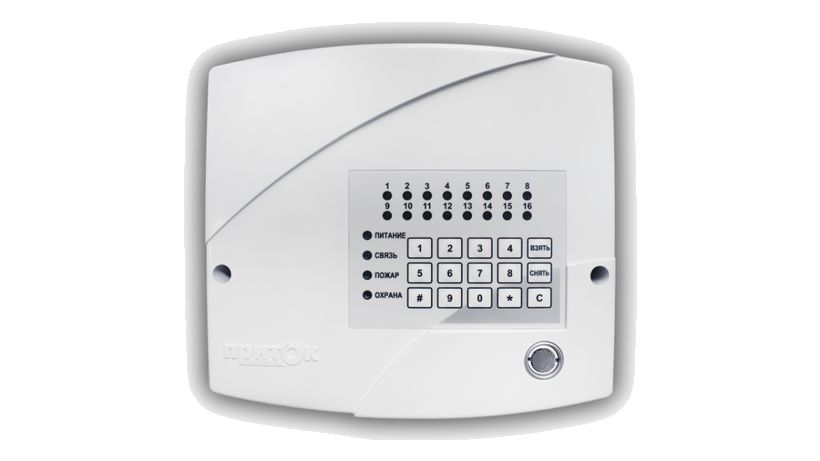

ППКОП 011-8-1-061К(16), ЛИПГ.425212.001-061.12 (код 035602)16 шлейфов, в комплекте 16 резисторов 4,7 кОм.

Шлейфы

Общие данныеДля обоих исполнений.

Связь	радиоканал 1200 бод, 136–174 МГц или 430–470 МГц; мощность радиомодуля не более 5 Вт; время доставки не более 30 с
Шлейф	4,7 кОм ±5 %, напряжение на входе не менее 17 В; норма 3,0–7,0 кОм
Силовые ключи	4, до 0,3 А
Питание	сеть от 187 до 242 В, не более 15 В·А; ток от внешнего РИП 10,2–14,5 В не более 300 мА в дежурном режиме
Габариты	не более 215×195×65 мм
Масса	не более 1,7 кг
Температура	от минус 10 до плюс 45 °С, влажность до 85 %
Срок службы	8 лет

Как это работает и подключается

Радиоканал организует модуль РПДУ, он подключается к прибору отдельно (паспорт ЛИПГ.464511.002 ПС); радиостанция Alinco запрограммирована изготовителем.
Типы шлейфов: охранный, пожарный, тревожный; «Тревога» фиксируется при отклонении на ±25 % от сопротивления, зафиксированного при взятии под охрану.
Четыре транзисторных ключа для оповещателей и реле пожарного оповещения; два (НАГР_1 и НАГР_2) контролируют шлейф на обрыв и КЗ.
Внешний РИП 11–13,8 В увеличивает время работы без сети.

Монтаж

Ставить внутри помещения на высоте не менее 1,5 м двумя саморезами; извещатель входной двери — на ШС 1, другие (например, объёмные) на него не рекомендуется.
Антенна: направляется на базовую радиостанцию; снаружи — на заземлённой металлической мачте (провод не менее 4 кв. мм), не ближе 1,5 м к металлоконструкциям; штатный кабель 5 м, радиус изгиба не менее 30 см; КСВ не более 1,5.
Радиостанция подключается по таблице 10 РЭ (динамик, микрофон, PTT, общий); её питание +12В берут с клемм «внешние нагрузки».
Подключение: сначала АК «+» (красный) и АК «–» (синий), затем сеть кабелем ШВВП 2×0,75; резисторы контроля — на концах шлейфов.

Примеры

Объект вне зоны телефонной линии

Прибор передаёт извещения по радио через Приток-А-Р-БМ и радиоретранслятор Приток-А-РР.

Автономная охрана

Взятие и снятие ключом ТМ, встроенной или внешней клавиатурой ППКОП без участия АРМ.

Частые вопросы

Чем отличаются исполнения (8) и (16)?

Числом шлейфов и количеством резисторов в комплекте.

Какие частоты?

136–174 МГц или 430–470 МГц — определяется радиомодулем РПДУ.

Нюансы и грабли

Запрещено включать радиостанцию на передачу без исправной согласованной антенны или эквивалента нагрузки 50 Ом: выйдет из строя выходной каскад, гарантия будет снята.
Внутри жилых и служебных помещений с постоянным пребыванием людей мощность радиостанции нужно снизить до 2 Вт.
Модуль РПДУ в комплект прибора не входит — его надо заказывать отдельно.
Паспорт называет помещения «пожаробезопасными», РЭ — «непожароопасными»; смысл один.
