Сократ · контроллеры охранно-пожарные (объектовые устройства)

Приток-А-КОП-01 (8 шлейфов) и исп. 1, 2, 3 (5 шлейфов) — объектовое устройство с Ethernet, Wi-Fi и GSM

Охранно-пожарный контроллер с клавиатурой и NFC-считывателем: 8 шлейфов (КОП-01(8)) или 5 шлейфов (исп. 1, 2, 3), связь с ПЦН по Ethernet, Wi-Fi и GSM.

Устройство оконечное объектовое Приток-А-КОП-01

Модели семейства

Приток-А-КОП-01(8), ЛИПГ.423141.0628 шлейфов и 8 индикаторов; разъём для модуля модема GSM (модуль в комплект не входит); ПО не ниже 2.19.

Шлейфы	8
Питание	10,2–14,5 В, ток не более 350 мА
Габариты	не более 197×162×38 мм
Масса	не более 0,35 кг
Комплект	брелок Приток, 8 резисторов 4,7 кОм, резистор 1,2 кОм, светодиод L-53LID, 3 шурупа 3,5×35, 3 дюбеля 6×30

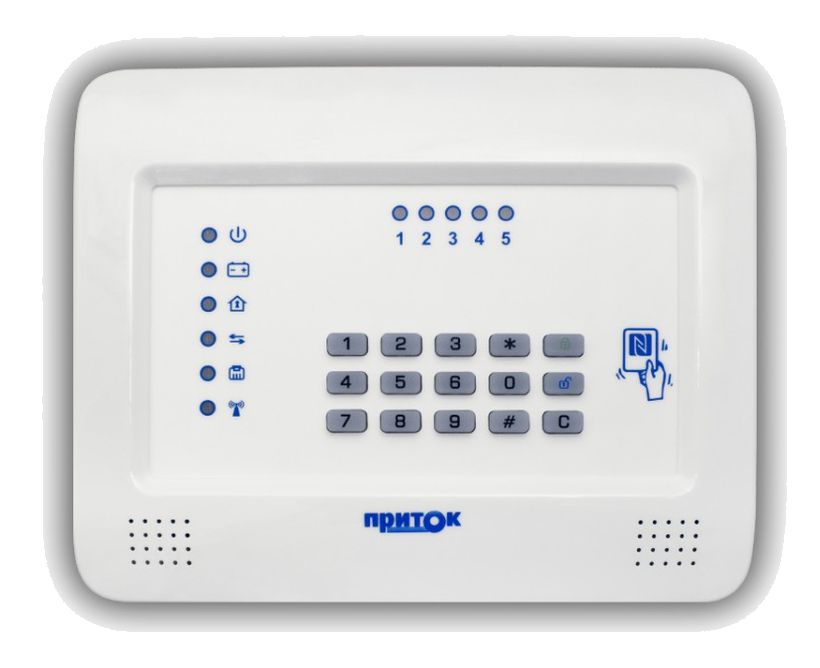

Приток-А-КОП-01 исп.1, ЛИПГ.423141.0505 шлейфов, питание 12 В, в комплекте модуль модема GSM 2G; ПО не ниже 2.17.

Шлейфы	5
Питание	10,2–14,5 В, ток не более 350 мА
Габариты	не более 197×162×38 мм
Масса	не более 0,35 кг

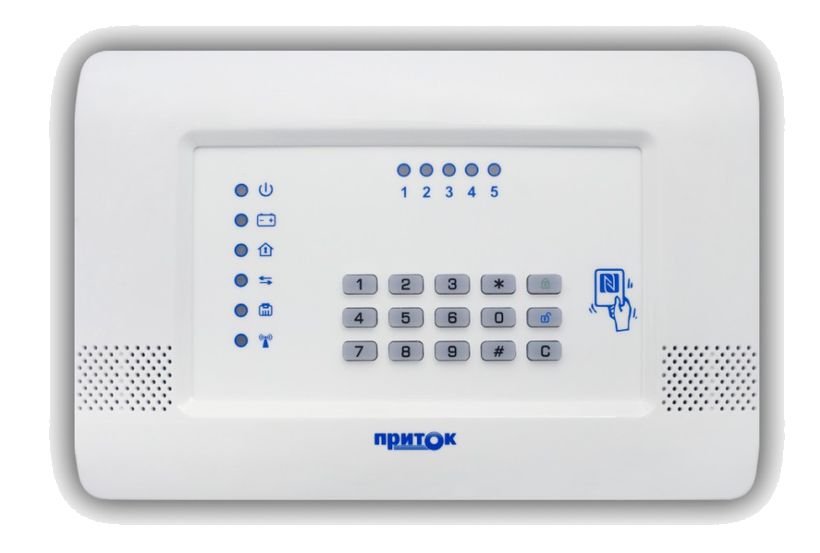

Приток-А-КОП-01 исп.2, ЛИПГ.423141.050-015 шлейфов, питание от сети 220 В (блок питания EPS-35-12), отсек для 1–3 Li-Ion аккумуляторов типоразмера 18650, модем GSM 2G.

Шлейфы	5
Питание	сеть от 187 до 242 В, не более 25 В·А; от встроенного аккумулятора не более 2 В·А
Габариты	не более 233×158×50 мм
Масса	не более 0,58 кг

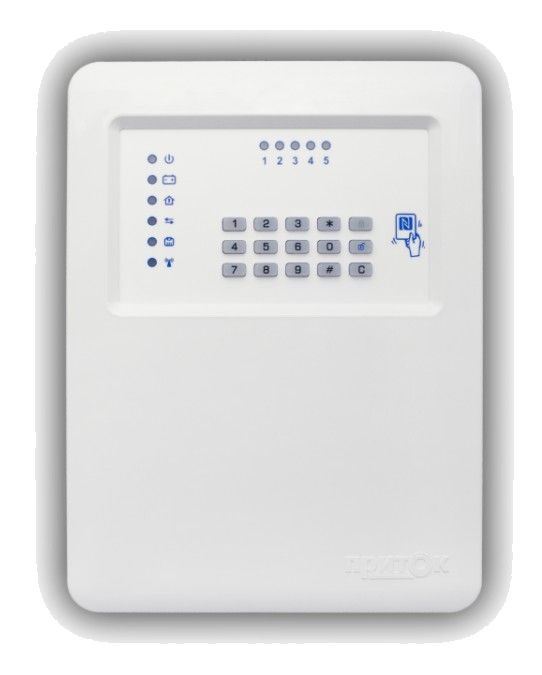

Приток-А-КОП-01 исп.3, ЛИПГ.423141.050-025 шлейфов, блок питания PSC-60A с зарядкой свинцово-кислотного аккумулятора; паспорта на это исполнение в пакете нет.

Шлейфы	5
Аккумулятор	свинцово-кислотный, пороги индикации 12,5 В и 11,5 В (по краткому руководству)

Как это работает и подключается

Связь с АРМ ПЦН по IP (Ethernet 10/100 BASE-T, Wi-Fi 802.11 b/g/n с WPA2, включая GPON) с резервированием по GSM; канал шифрованный, с защитой от подмены прибора.
Разъёмы: модуль модема GSM, модуль Wi-Fi Приток-А-ВС-03, модуль беспроводных датчиков Приток-А-МБД-01.1 (-02.1); внутренняя GSM-антенна, внешняя — в разъём «Антенна GSM».
Взятие и снятие: код с клавиатуры (от 4 до 12 цифр), брелок Приток NFC+ или NFC++, либо «код + брелок»; код нужно ввести не позднее чем через 20 секунд, затем нажать «Взять» или «Снять».
Четыре конфигурируемых выхода «открытый коллектор» (оповещатель «Охрана», «Пожар», «Сирена» и др.); любой шлейф можно использовать как вход отметки патруля.
Через техническое меню можно подать извещения: клавиша «1» — пожарная тревога, «2» — тревожная кнопка, «3» — медицинская, «4» — газ, «5» — протечка воды, «6» — вызов техника.

Монтаж

Подключение шлейфов и оповещателей — по рисунку 6 краткого руководства; шлейф — на клеммы «Ш» и «земля»; оконечный резистор 4,7 кОм (для шлейфа типа ОСК — ещё 1,2–1,5 кОм и 7,5 кОм для сообщений «Сработка 2» и «Сработка»).
«+Р» — вход внешнего РИП 10,2–14,5 В; «+12В» — выход для внешних нагрузок до 0,45 А; «LOAD» — перемычка сброса конфигурации; «SPK» — динамик; «USB» — miniUSB для подключения к ПК.
Выносной светодиод АЛ307БМ подключать через токоограничивающий резистор 1,2 кОм; звуковой оповещатель — потребление менее 300 мА, световой «Маяк» — менее 50 мА.
Литий-ионные аккумуляторы в исп. 2 брать из одной партии и менять все сразу.
Для настройки с ПК есть вход miniUSB.

Примеры

Квартира или магазин на 5 шлейфов

Исп. 1 от РИП 12 В; исп. 2 и 3 сами питаются от сети 220 В и держат резерв от аккумулятора.

Расширение

По шине RS-485 подключаются модули расширения шлейфов МРШ-02, МРШ-02(16), МБД-03.1, МБД-03.2, клавиатуры и пульты ППКОП, ВС-02, транзитные модули ВС-01, МРР-01 (-02, -03, -04).

Частые вопросы

Чем отличаются исполнения 1, 2, 3?

Питанием и корпусом: исп. 1 — от РИП 12 В, исп. 2 — от сети 220 В с Li-Ion аккумулятором, исп. 3 — от блока PSC-60A со свинцово-кислотным АКБ; у всех пять шлейфов.

Сколько шлейфов у КОП-01(8)?

Восемь.

Какие каналы связи?

Ethernet, Wi-Fi и GSM.

Нюансы и грабли

На блоке питания исполнений 2 и 3 есть участки под ~220 В; установка, монтаж и обслуживание при включённом питании запрещены.
Индикаторы АКБ у исп. 2 и исп. 3 показывают разные пороги напряжения (3,8 В и 3,6 В у исп. 2, 12,5 В и 11,5 В у исп. 3) — не путать исполнения при чтении индикации.
В КОП-01(8) модуль модема GSM в комплект не входит; в исп. 1 и 2 модем GSM 2G уже есть.
Паспорт называет «бесконтактные брелоки Приток», краткое руководство — Приток NFC+ и NFC++; при заказе уточняйте, какие брелоки нужны.
Внешний оповещатель «Охрана» при квартирной тактике гаснет через заданное время после взятия.

Документация

Сократ — краткое руководство
Сократ — паспорт
Сократ — РЭ
