Приток-А-КОП-02.4 и 02.4К — компактный охранный контроллер: 4 ШС, NFC, Ethernet, GSM, Wi-Fi
Небольшой охранный контроллер на 4 шлейфа с NFC-считывателем брелоков, питанием от внешнего РИП 12 В; исполнение «К» — со встроенной клавиатурой. Ethernet и GSM, Wi-Fi — модулем.
Модели семейства
Приток-А-КОП-02.4 (ЛИПГ.423141.037)Без клавиатуры, с модулем GSM 2G. Есть варианты 3G (-02) и без модема GSM (-04).
| Внутренних ШС | 4 |
| Всего ШС с учётом шины расширения | до 128 (по шине — не более 124) |
| Силовые выходы | 2, открытый коллектор, до 0,5 А и до 25 В |
| Выход питания +12 В | 1, до 0,45 А (до 0,55 А не более 4 минут) |
| Питание | внешний РИП 10,2–14,5 В |
| Рабочая температура | от минус 10 до плюс 45 °С |
| Габариты и масса (РЭ) | не более 160×130×35 мм; не более 0,25 кг |
| Габариты и масса (паспорт) | 160х128х32 мм; 0,22 кг |

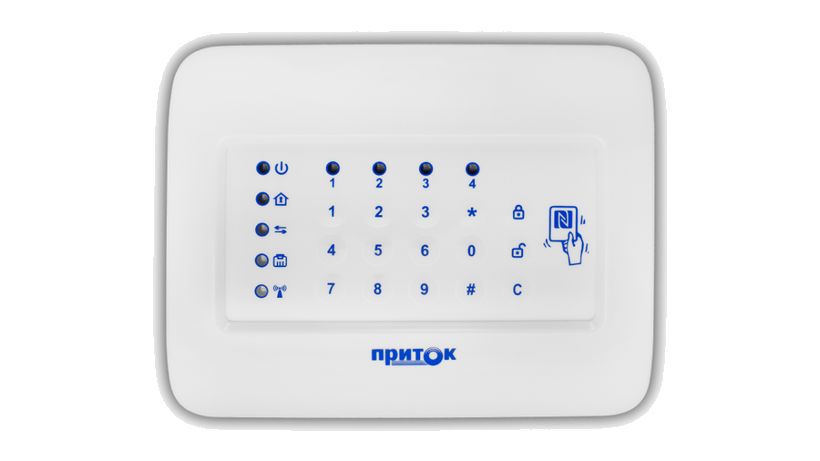

Приток-А-КОП-02.4К (ЛИПГ.423141.037-01)Со встроенной клавиатурой, с модулем GSM 2G; варианты 3G (-03) и без модема GSM (-05).
| Внутренних ШС | 4 |
| Идентификаторы ХО | брелоки Приток NFC, коды с клавиатуры, «Код + Брелок»; ключи ТМ по DS1990 и DS1961s |
| Сеть | Ethernet 10/100 (Auto-MDIX); Wi-Fi IEEE 802.11 b/g/n, WPA2 — модуль ВС-03 |
| SIM-карт | 2 |
| Потребляемый ток (РЭ) | средний 150 мА, пиковый 200 мА |
| Потребляемый ток (паспорт) | не более 200 мА |
Как это работает и подключается
- Прибор работает в составе «Автоматизированной системы охранно-пожарной сигнализации Приток-А» (АРМ ПЦН версии 3.8.0 и выше): основной канал связи с пультом — Ethernet, резервный — GSM; канал шифрованный, с защитой от подмены прибора.
- Параметры ШС и силовых выходов задаются программой «Конфигуратор параметров приборов серии Приток-А» по USB, а также по каналу охраны.
Монтаж
- Ставить внутри охраняемого помещения, в месте, закрытом от посторонних, осадков, брызг, механических повреждений и агрессивных паров; крепить дюбелями и саморезами из комплекта. Шкафы и ящики, влияющие на работу прибора, не допускаются.
- Оконечные резисторы ШС ставить на концах шлейфа. Неиспользуемый ШС отключить в конфигурации и резистор не ставить.
- Извещатель на входной двери подключить к ШС 1; другие извещатели (например объёмные) на этот шлейф не рекомендуется.
- SIM-карты — с включённой услугой «Интернет»; при слабом GSM-сигнале — внешняя антенна в разъём «Антенна GSM» на плате.
- Модули расширения (МРШ-02, МБД, ВС-01 и др.) — внутри охраняемого помещения, по RS-485 (A и B) и с общим проводом «ОБЩ» / «-РИП» на общий прибора.
Примеры
Квартира или небольшой офис
4 шлейфа, брелоки NFC в комплекте (2 шт.), питание от резервируемого блока 12 В; в исполнении 02.4К постановка кодом прямо с панели.
Расширение шлейфов
Шину расширения можно нарастить модулями МРШ-02, МРШ-02(16), МБД, индикации и пультами: всего до 128 ШС.
Частые вопросы
Чем отличаются 02.4 и 02.4К?
К — со встроенной клавиатурой; оба исполнения по паспорту поставляются с модулем GSM 2G, 3G или без модема.
Можно ли подключить Wi-Fi?
Да, через модуль Wi-Fi ВС-03 в разъём на плате (IEEE 802.11 b/g/n, шифрование WPA2, пароль не короче восьми символов).
Нюансы и грабли
- Пожарный ШС в КОП-02.4 использовать нельзя — РЭ прямо запрещает.
- Питание только от внешнего резервируемого источника 12 В: встроенного источника нет, и питать ШС от прибора иначе нельзя.
- Паспорт и РЭ расходятся: 160х128х32 мм, 0,22 кг, до 200 мА (паспорт) против 160×130×35 мм, 0,25 кг, 150 (200) мА (РЭ). Различие небольшое — под монтаж закладывайте большее из двух.
- Норма ШС при постановке — 3–7 кОм; при большем расхождении шлейф под охрану не встанет. Охранные ШС, взятые до пропадания питания, после его возврата переходят в тревогу.
