Приток-А-КОП-04D — компактный охранно-пожарный контроллер без панели: 4 или 8 ШС
Малогабаритный контроллер без клавиатуры и индикации на лицевой панели: 4 или 8 встроенных ШС, питание от РИП 12 В, Ethernet и GSM (модуль ММ GSM), Wi-Fi — модулем ВС-03.
Модели семейства
Приток-А-КОП-04D (ЛИПГ.423141.041)4 встроенных ШС, установлен ММ GSM 2G.
| Внутренних ШС | 4 |
| Модуль GSM | ММ GSM 2G установлен |
| Резисторов MF-25-4,7 кОм в комплекте | 4 |
Приток-А-КОП-04D исп.1 (ЛИПГ.423141.041-01)4 встроенных ШС, модуль GSM не установлен.
| Внутренних ШС | 4 |
| Модуль GSM | не установлен |
| Резисторов MF-25-4,7 кОм в комплекте | 4 |

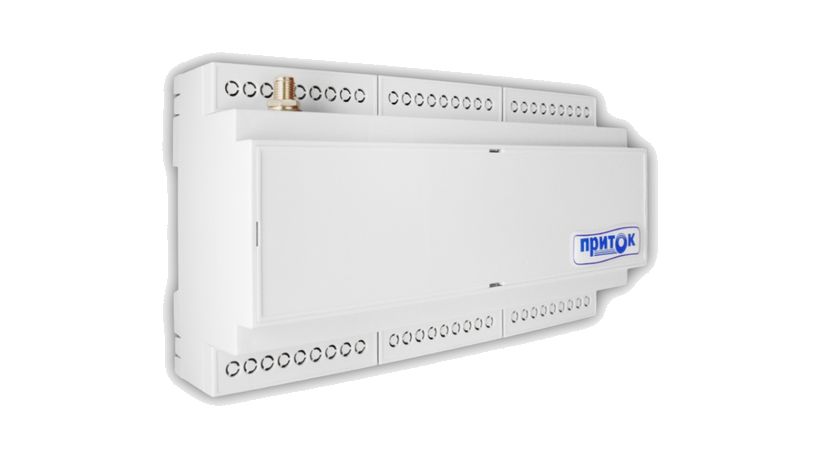

Приток-А-КОП-04D исп.2 (ЛИПГ.423141.041-02)8 встроенных ШС, модуль GSM не установлен. Общие данные — по РЭ (табл. 8) и паспорту.
| Внутренних ШС | 8 |
| Всего ШС с учётом шины расширения | до 128 (по шине — не более 120) |
| Силовые выходы | 4, открытый коллектор, до 0,5 А и до 25 В |
| Выходы питания +12 В | 3, суммарно до 0,45 А (до 0,55 А не более 4 минут) |
| Питание | РИП 10,2–14,5 В |
| Ток средний (пиковый) | 200 (250) мА |
| Габариты и масса | РЭ: не более 160×95×60 мм, 0,25 кг; паспорт: не более 160х95х58 мм, 0,24 кг |
| Рабочая температура | от минус 10 до плюс 45 °С |
Как это работает и подключается
- Прибор работает в составе «Автоматизированной системы охранно-пожарной сигнализации Приток-А» (АРМ ПЦН версии 3.8.0 и выше): основной канал связи с пультом — Ethernet, резервный — GSM; канал шифрованный, с защитой от подмены прибора.
- Параметры ШС и силовых выходов задаются программой «Конфигуратор параметров приборов серии Приток-А» по USB, а также по каналу охраны.
Монтаж
- Ставить внутри охраняемого помещения, в месте, закрытом от посторонних, осадков, брызг, механических повреждений и агрессивных паров; крепить дюбелями и саморезами из комплекта. Шкафы и ящики, влияющие на работу прибора, не допускаются.
- Оконечные резисторы ШС ставить на концах шлейфа. Неиспользуемый ШС отключить в конфигурации и резистор не ставить.
- Извещатель на входной двери подключить к ШС 1; другие извещатели (например объёмные) на этот шлейф не рекомендуется.
- SIM-карты — с включённой услугой «Интернет»; при слабом GSM-сигнале — внешняя антенна в разъём «Антенна GSM» на плате.
- Модули расширения (МРШ-02, МБД, ВС-01 и др.) — внутри охраняемого помещения, по RS-485 (A и B) и с общим проводом «ОБЩ» / «-РИП» на общий прибора.
Примеры
Объект с вынесенной клавиатурой
Управление и индикацию выносят на клавиатуры и пульты, подключаемые по шине расширения.
Объект с ключами ТМ
Ключи ТМ (DS1990, DS1961s) — по РЭ; до 64 кодов идентификации.
Частые вопросы
Есть ли у 04D Wi-Fi?
Есть разъём под модуль ВС-03; сам модуль отдельно.
Какая GSM-антенна?
Антенна GSM входит в комплект поставки.
Нюансы и грабли
- У 04D нет клавиатуры и индикаторов на корпусе (в РЭ он отмечен исключением при описании передней панели): для взятия и снятия нужны клавиатуры или пульты на шине расширения.
- Резисторы 4,7 кОм в комплекте — по числу встроенных ШС (4 или 8): неиспользуемый ШС отключайте в конфигурации, не оставляя без оконечного резистора.
- Ток по паспорту — не более 0,25 А, по РЭ — 200 (250) мА; в паспорте и РЭ немного отличаются габариты (58 и 60 мм по высоте).
- Норма ШС при постановке — 3–7 кОм; при большем расхождении шлейф под охрану не встанет. Охранные ШС, взятые до пропадания питания, после его возврата переходят в тревогу.
