Приток-А-МРР-01, -02, -03 — релейные расширители на 16, 8 и 4 реле для контроллеров КОП

Релейный модуль на шине расширения RS-485: сухие контакты для оповещателей, замков, пожаротушения и другой нагрузки; исполнения на 16, 8 и 4 реле.

Модели семейства

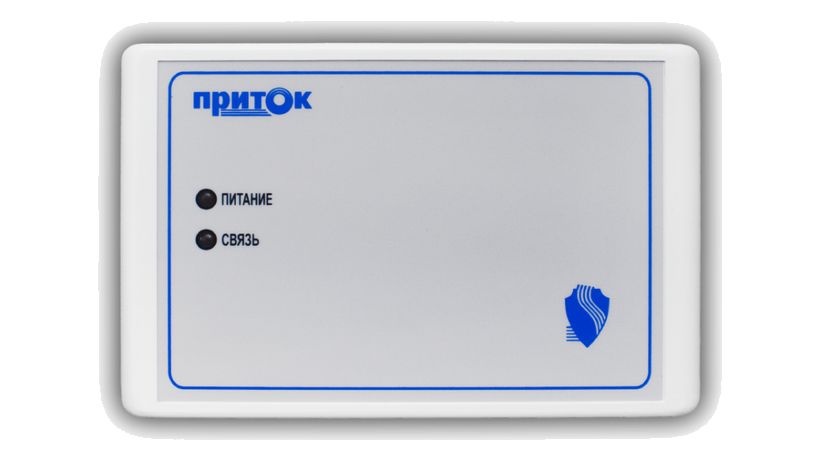

Приток-А-МРР-01 (ЛИПГ.465410.031)16 реле.

Приток-А-МРР-02 (ЛИПГ.465410.032)8 реле.

Приток-А-МРР-03 (ЛИПГ.465410.033)4 реле; общие для всех исполнений данные.

Реле	4
Потребляемая мощность	не более 1 Вт
Масса	не более 0,18 кг
Габариты	не более 146х94х29 мм
Питание	10,2–14,5 В постоянного тока
Контакты реле	РК, НЗ, НР; до 1 А и до 30 В, постоянное или переменное
Рабочая температура	от минус 10 до плюс 45 °С
Срок службы	8 лет

К одному КОП по шине расширения можно подключить до 4 МРР; связь по RS-485 витой парой, длина линии не более 1000 м, без ответвлений.
Реле настраиваются в «Унипрог Приток-А» по USB через КОП: добавляется исполнительный элемент, выбирается МРР-01, -02 или -03, для каждого реле задаётся режим и привязка (прибор, раздел, шлейф).
МАС-адрес модуля — на шильдике платы; код модуля: 5140 (МРР-01), 5141 (МРР-02), 5142 (МРР-03).

Ставить рядом с исполнительными устройствами, в месте, закрытом от посторонних, осадков, брызг и химически активных паров.
Для питания от резервированного источника замкнуть перемычкой контакты 2 и 3 разъёма XP1.
Если РИПы разные — связать «ОБЩ» модуля с «+ПИТ» или «-РИП» КОП; для этого можно взять свободную пару кабеля шины расширения.
Установку, монтаж и обслуживание вести при отключённом питании.

Оповещатели и сирены

Реле в режиме «Выносной оповещатель «Охрана»» или «Сирена» — назначаются каждому реле отдельно.

Управление вентиляцией и внешней автоматикой

Режимы «Управление вентиляцией», «Управление с АРМ», дублирование ТС и др.; к реле привязываются прибор, раздел или шлейф.

Сколько МРР на один КОП?

До 4 модулей по шине расширения.

Чем отличаются МРР-01/02/03?

Только числом реле: 16, 8 и 4.

Контакты реле рассчитаны не более чем на 1 А и 30 В: нагрузку выше этих значений напрямую не подключать.
Шина RS-485 — витая пара, топология «шина»: ответвления не допускаются.
