Приток-А-Р-БМ-01 (VHF) и БМ-02 (UHF) — базовый модуль подсистемы радиоохраны Приток-А-Р
Шкаф с управляющим устройством, РИП и радиостанцией: опрашивает объектовые приборы по радиоканалу и передаёт извещения на АРМ ПЦН по TCP/IP. Исполнения на 136–174 и 430–470 МГц.
Модели семейства
Приток-А-Р-БМ-01 (VHF), ЛИПГ.464511.006Диапазон 136–174 МГц.
| Диапазон | 136–174 МГц |

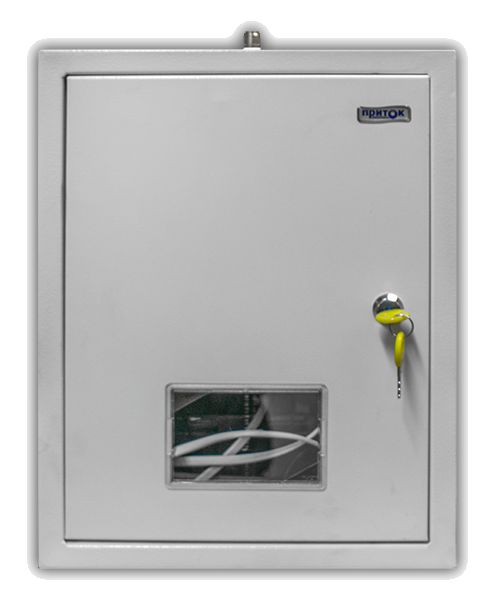

Приток-А-Р-БМ-02 (UHF), ЛИПГ.464511.006-01Диапазон 430–470 МГц; остальные данные общие.
| Диапазон | 430–470 МГц |
| Питание | сеть 187–242 В |
| Потребляемая мощность | не более 70 Вт |
| Резерв РИП | не менее 5 часов |
| Габариты и масса | 414х330х172 мм; не более 9,6 кг |
| Рабочая температура | от минус 10 до плюс 45 °С |
| Мощность радиостанции | 1–25 Вт |
| Радиоканал | 1200 бит/с; до 20 км без ретрансляторов, до 50 км с ретрансляторами |
| Канал к ПЦН | Ethernet 10/100, пропускная способность не менее 128 Кбит/с |
| Приборов на одной частоте | до 250 |
Как это работает и подключается
- Радиостанция БМ — Motorola GM-340 или аналог; управляющее устройство подключается к ней кабелем К-108 через разъём «RS-232».
- БМ регистрируется в АРМ «Конфигуратор» и опрашивает приборы и ретрансляторы на одной согласованной частоте.
- К АРМ ПЦН БМ подключается через сетевой концентратор или напрямую кроссирующим кабелем UTP из комплекта.
Монтаж
- Ставить в закрытом непожароопасном помещении категории размещения О3.
- Задать IP-адрес, параметры шифрования и защиту от автоматического отключения до установки на месте.
- Питание УУ и радиостанции — от источника 10,5–13,8 В.
Примеры
Радиоохрана удалённых объектов
К БМ по радиоканалу подключаются ППКОП 011-8-1-06, -061К, -064-1К Приток-А-4(8) (через РПДУ) и радиоретрансляторы Приток-А-РР-01/-02.
Подключение к АРМ ПЦН
БМ подключается по TCP/IP: Ethernet UTP, оптоволокно через медиаконвертер или xDSL; БМ не ограничены числом в одной системе.
Частые вопросы
Сколько объектов на одной частоте?
До 250 объектовых приборов.
Какая дальность?
До 20 км без ретрансляторов и до 50 км с ретрансляторами.
Нюансы и грабли
- Каждый БМ в одной сети Ethernet должен иметь уникальный IP-адрес; по умолчанию адрес — 10.0.0.200.
- Рабочая частота должна быть согласована заказчиком с государственной комиссией по радиочастотам.
- Два исполнения различаются только диапазоном (VHF/UHF) — сверяйте диапазон с объектовыми РПДУ и ретрансляторами.
