Приток-А-РР-01 (VHF) и РР-02 (UHF) — радиоретранслятор подсистемы Приток-А-Р

Шкаф с УУ, РИП, грозозащитой и радиостанцией: ретранслирует извещения и команды между базовым модулем и приборами ППКОП 011-8-1 Приток-А-4(8) на одной частоте, зона до 50 км.

Модели семейства

Приток-А-РР-01 (VHF), ЛИПГ.425664.001Диапазон 136–174 МГц.

Диапазон

136–174 МГц

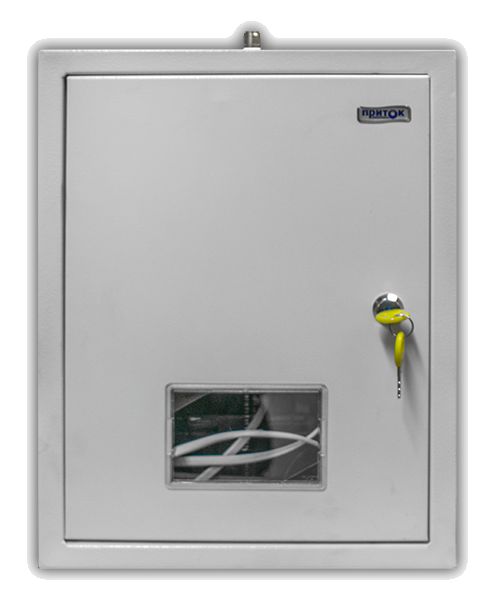

Приток-А-РР-02 (UHF), ЛИПГ.425664.001-01Диапазон 430–470 МГц; остальные данные общие.

Диапазон	430–470 МГц
Питание	сеть 187–242 В, не более 70 Вт
Резерв АКБ	не менее 5 часов
Габариты и масса	414х330х172 мм; не более 9,6 кг
Рабочая температура	от минус 10 до плюс 45 °С
Мощность радиостанции	не менее 20 Вт
Радиоканал	1200 бит/с, до 50 км
Приборов	до 50 ППКОП; до 150 при схеме с виртуальными радиоретрансляторами
Ретрансляторов на одной частоте	до трёх

Как это работает и подключается

Работает на одной частоте с БМ и приборами ППКОП 011-8-1 Приток-А-4(8) исполнений -06, -061 и -064-1.
Радиостанция — Motorola GM340 или аналог; в составе УУ с модулем TCP/IP-01.

Монтаж

Крепить винтами к стене на высоте около 1,5 м от пола; корпус заземлить.
Место выбирать по минимальной длине коаксиального кабеля, устойчивому радиоканалу с базовой станцией, отсутствию помех, круглосуточному доступу и возможности установить антенну.
Антенну ставить снаружи, как можно выше и не менее чем в 3 м от металлоконструкций, в том числе стен и перекрытий с арматурой; перед установкой измерить КСВ.

Примеры

Расширение зоны радиоохраны

Радиоретранслятор ставится между БМ и объектами, когда прямой радиоканал недостаточен.

Много объектов на один ретранслятор

Схема с виртуальными радиоретрансляторами поднимает число ППКОП с 50 до 150.

Частые вопросы

Сколько ретрансляторов в одной системе?

До трёх на одной частоте.

Чем отличаются РР-01 и РР-02?

Диапазоном частот: VHF 136–174 МГц и UHF 430–470 МГц.

Нюансы и грабли

Нельзя включать радиоретранслятор без подключенной антенны или эквивалента нагрузки 50 Ом.
Нельзя подключать нулевой провод к клемме заземления и ставить предохранители не по номиналу.
КСВ антенны — не более 1,5–1,7; отношение мощностей P1/P2 по кабелю — не более 2, иначе укорачивайте кабель или берите с меньшим затуханием.
Монтаж и обслуживание только при отключённом питании.
