Приток-РКС-01 и РКС-05 — коммуникатор Contact ID: Ethernet, резерв GSM и Wi-Fi

Принимает сообщения приборов по протоколу Ademco Contact ID по двухпроводной линии, переводит их в формат Приток-А и передаёт на ПЦН по Ethernet; резерв — модули GSM и Wi-Fi.

Коммуникатор резервного канала связи Приток-РКС-01 / РКС-05

Модели семейства

Приток-РКС-01 (ЛИПГ.421451.016-01)Четыре программируемых шлейфа сигнализации.
Приток-РКС-01 (ЛИПГ.421451.016-01)
Внутренних ШС4

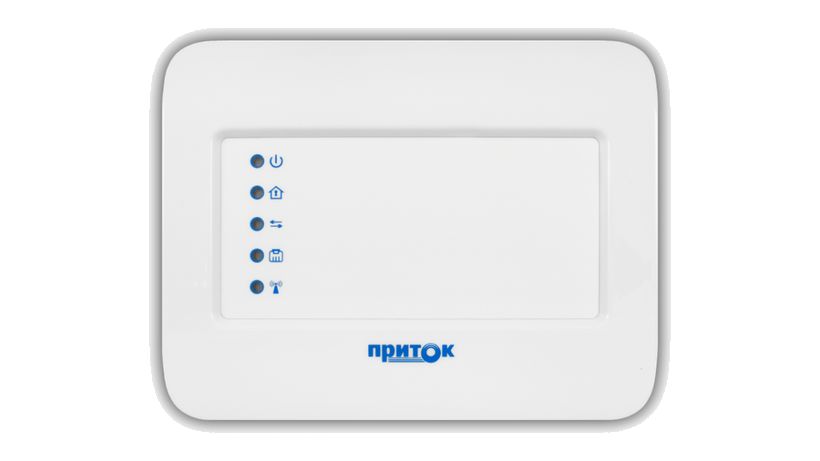

Приток-РКС-05 (ЛИПГ.421451.020)Один шлейф (под подключение прибора Contact ID); остальное общее.
Приток-РКС-05 (ЛИПГ.421451.020)
Внутренних ШС1
Силовых выходов2
Шина расширенияRS-485
Питание10,2–14,5 В
Ток в дежурном режимене более 150 мА
Ethernet10 Мбит/с
Габариты и массане более 160х128х32 мм; не более 0,21 кг
Рабочая температураот минус 10 до плюс 45 °С
Серверов ПЦНдо 8

Как это работает и подключается

Монтаж

Примеры

Охранный прибор Contact ID на пульт Приток-А

Коммуникатор подключается к прибору по двухпроводной линии, принимает сообщения Contact ID и отправляет их на ПЦН по Ethernet, с резервом по GSM.

Расширение шлейфов и индикации

По шине RS-485 подключаются МРШ-02, МРШ-02(16), клавиатуры, пульты, ВС-02, МРР.

Частые вопросы

С какими приборами работает?

С любыми, работающими по протоколу Ademco Contact ID, по двухпроводной линии.

Сколько серверов ПЦН?

До 8.
