Сократ · ретрансляторы извещений для ПЦН

Ретранслятор Приток-А-01, -02, -021, -022, -03 — концентратор направлений связи приборов с ПЦН

Стоечный ретранслятор принимает извещения от ППКОП по абонентским или физическим линиям (18 кГц) и передаёт их на ПЦН по Ethernet или xDSL; от 20 до 240 направлений.

Модели семейства

Приток-А-01 (ЛИПГ.425652.005-01)Крупный стоечный корпус; от 20 до 240 направлений, наращиваются платами КЛР по 20 направлений.

Направлений	до 240
Габариты и масса	483х280х298 мм; не более 12 кг
Потребляемая мощность	не более 15 Вт
Питание внешних устройств	14,5 В (0,6 А)

Приток-А-02 (ЛИПГ.425652.005-02)Средний стоечный корпус; до 80 направлений.

Направлений	до 80
Габариты и масса	483х136х284 мм; не более 5 кг
Потребляемая мощность	не более 10 Вт

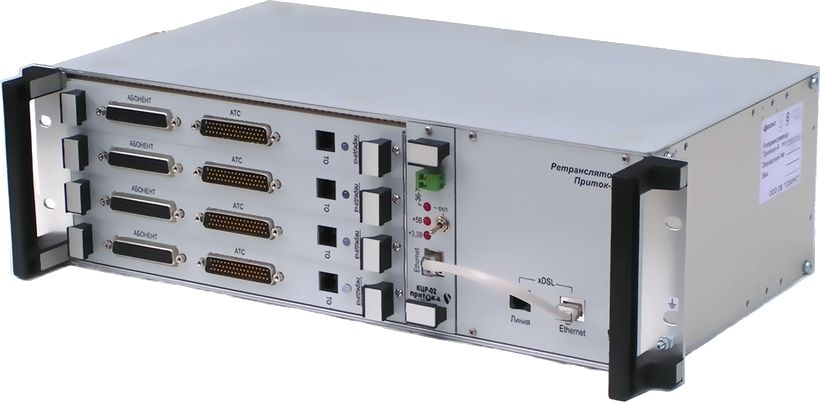

Приток-А-021 (-021) и -022Исполнение -02 со встроенным ADSL-модемом (-021) или SHDSL-модемом (-022) для связи с ПЦН по выделенной линии.

Направлений	до 80
Потребляемая мощность	не более 12 Вт
Скорость (ADSL)	ретранслятор–ПЦН до 400 кбит/с, ПЦН–ретранслятор до 2 Мбит/с
Скорость (SHDSL)	до 2 Мбит/с

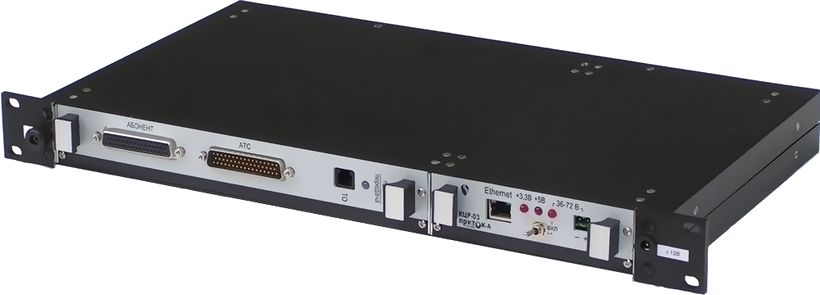

Приток-А-03 (ЛИПГ.425652.005-03)Малый стоечный корпус; до 20 направлений.

Направлений	до 20
Габариты и масса	482х44х260 мм; не более 3 кг
Потребляемая мощность	не более 5 Вт
Питание внешних цепей	12 В, не более 1 А
Питание	36–72 В постоянного тока
Рабочая температура	от минус 10 до плюс 55 °С
Канал к ПЦН	Ethernet 10/100 Мбит/с

Как это работает и подключается

Ретранслятор принимает и обрабатывает извещения от ППКОП, ретранслирует их на ПЦН, а команды управления с ПЦН передаёт на ППКОП.
Число направлений наращивается платами КЛР: каждая плата — 20 направлений; в -01 направления считаются слева направо, первая КЛР — 0–19, вторая — 20–39.

Монтаж

Корпус стандарта МЭК297 для стойки 19″; питание 36–72 В постоянного тока.
Перемычки XP2 и X6 на плате КЛР ставятся по таблице РЭ в зависимости от версии КЦР; заводская установка — питание 12 В от КЛР.

Примеры

Телефонные линии до объектов

Направления организуются по занятым абонентским телефонным линиям или физическим двухпроводным линиям, скорость обмена от 200 до 1200 бит/с.

Связь с ПЦН по выделенной линии

Исполнения -021 и -022 со встроенными ADSL- и SHDSL-модемами.

Частые вопросы

Сколько направлений?

От 20 до 240; -01 — до 240, -02/-021/-022 — до 80, -03 — до 20.

Как связаться с ПЦН?

Ethernet 10/100 Мбит/с; с модемом — ADSL (-021) или SHDSL (-022).

Нюансы и грабли

Линии с ППКОП должны иметь затухание на частоте 18 кГц не более 20 дБ и не быть заняты аппаратурой высокочастотного уплотнения.
Модем xDSL допускается заменять на другие без ухудшения характеристик; для -021 и -022 соединение КЦР и корпуса делается кабелем К-053.
