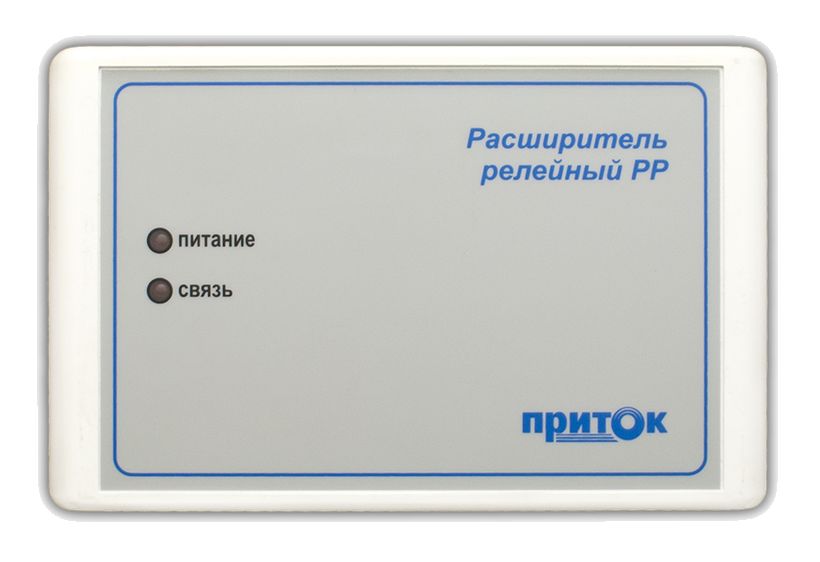

Расширитель релейный РР-01, -02, -03 — 16, 8 и 4 реле «сухой контакт» для КОП

Релейный расширитель на шине RS-485 контроллеров Приток-А-КОП: управляет оповещателями, замками, модулями пожаротушения и другой нагрузкой; исполнения на 16, 8 и 4 реле.

Модели семейства

РР-01 (ЛИПГ.468345.002-01)16 реле.

Реле	16
Потребляемая мощность	не более 4 Вт
Масса	не более 0,24 кг

РР-02 (ЛИПГ.468345.002-02)8 реле.

Реле	8
Потребляемая мощность	не более 2 Вт
Масса	не более 0,2 кг

РР-03 (ЛИПГ.468345.002-03)4 реле; общие данные для всех исполнений.

Реле	4
Потребляемая мощность	не более 1 Вт
Масса	не более 0,18 кг
Габариты	не более 146х94х29 мм
Питание	10,2–14,5 В постоянного тока
Контакты реле	до 1 А и 30 В, постоянное или переменное
Рабочая температура	от минус 10 до плюс 45 °С
Срок службы	8 лет

Как это работает и подключается

Связь с КОП по шине расширения RS-485; установка и подключение — по РЭ РР и РЭ на прибор, с которым он работает.
В комплекте вставка плавкая GF-205-1A на 1 А, резистор 120 Ом, саморезы и дюбели.

Монтаж

Условия: закрытое помещение, температура от минус 10 до плюс 45 °С, влажность до 85%.
Хранить в упаковке при температуре от 5 до 45 °С; срок хранения — не более 8 месяцев.

Примеры

Управление оповещателями и замками

Реле с сухими контактами включают световые и звуковые оповещатели, электромагнитные замки, модули пожаротушения, видеокамеры.

Частые вопросы

Сколько реле?

РР-01 — 16, РР-02 — 8, РР-03 — 4.

С чем работает?

С контроллерами серии Приток-А-КОП по шине расширения RS-485.

Нюансы и грабли

Контакты реле — не более 1 А и 30 В.
РЭ на РР в папке нет (только паспорт): режимы реле и настройку смотрите в РЭ на КОП.

Документация

Сократ — РР-01 (12_15-30в) - Паспорт РР-01
Сократ — РР-02 (12_15-30в) - Паспорт РР-02
Сократ — РР-03 (12_15-30в) - Паспорт РР-03
