Sonar SWP-103 / SWP-106 / SWP-110 — настенные речевые оповещатели

Настенные громкоговорители 3, 6 и 10 Вт для речевого оповещения о пожаре, служебных и музыкальных трансляций; линия 100 В, степень защиты IP30.

Оповещатели пожарные речевые Sonar настенные SWP-103, SWP-106, SWP-110

Модели семейства

SWP-103Настенный речевой оповещатель 3 Вт.

Номинальная мощность	3/1,5 Вт
Звуковое давление (1 м)	97±3 дБ
Чувствительность (1 Вт, 1 м)	92±3 дБ
Входное напряжение	100 В
Диапазон частот	200–16000 Гц
Степень защиты	IP30
Габариты	252×184×125 мм
Масса	не более 1,2 кг
Диапазон рабочих температур	от −10 до +55 °C
Относительная влажность	до (93 ± 2) % без конденсации
Средний срок службы	10 лет

SWP-106Настенный речевой оповещатель 6 Вт.

Номинальная мощность	6/3 Вт
Звуковое давление (1 м)	101±3 дБ
Чувствительность (1 Вт, 1 м)	92±3 дБ
Входное напряжение	100 В
Диапазон частот	200–16000 Гц
Степень защиты	IP30
Габариты	252×184×125 мм
Масса	не более 1,2 кг

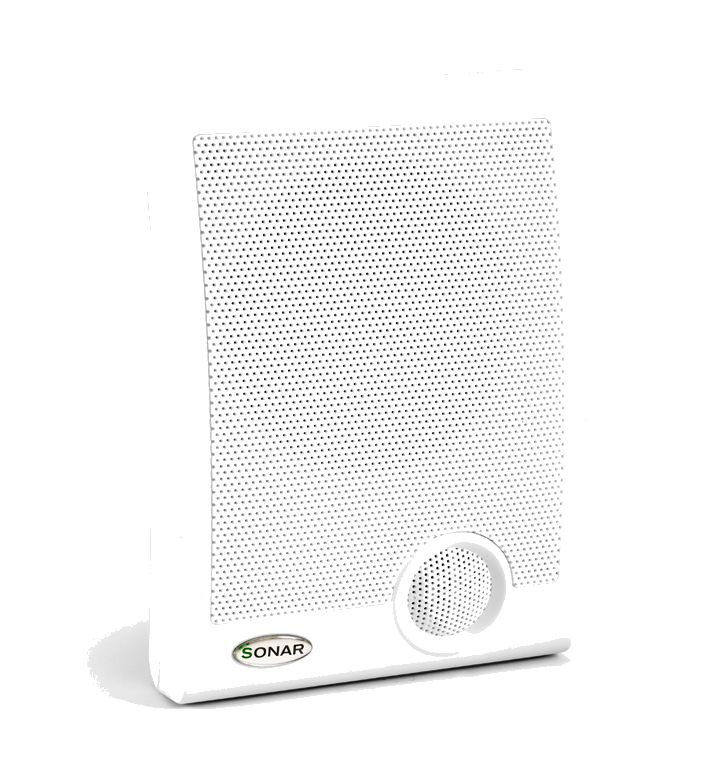

SWP-110Настенный речевой оповещатель 10 Вт.

Номинальная мощность	10/5 Вт
Звуковое давление (1 м)	102±3 дБ
Чувствительность (1 Вт, 1 м)	92±3 дБ
Входное напряжение	100 В
Диапазон частот	200–16000 Гц
Степень защиты	IP30
Габариты	252×184×125 мм
Масса	не более 1,2 кг

Как это работает и подключается

Предназначены для речевого оповещения о пожаре, трансляции служебных сообщений и музыкальной трансляции.
Подключаются к линии 100 В через встроенный трансформатор с отводами Р и Р/2 (половина мощности) на 8-омный динамик.

Монтаж

Крепятся на стену одним самонарезающим винтом (4×35) с дюбелем через установочное отверстие; винт не докручивается на 5 мм перед навеской корпуса.
Максимальное сечение проводов на клеммах — 2,5 мм²; для регистрации неисправности линии — входной и выходной провод на одну клемму без скрутки, сечением каждого не более 1,5 мм².
После хранения на морозе выдержать не менее 4 часов в упаковке при комнатной температуре перед включением.
Обслуживание — не реже раза в полгода: внешний осмотр, удаление пыли мягкой тканью и кисточкой, проверка качества подключения выводов к линии и проверка на слух (подача любого речевого сообщения через трансляционный усилитель).

Примеры

Контроль обрыва линии оповещения

Для регистрации неисправности при отключении оповещателя паспорт рекомендует подключать вход и выход линии не скруткой, а через клеммы оповещателя — по два проводника на клемму, сечением до 1,5 мм² каждый.

Частые вопросы

Чем отличаются SWP-103/106/110?

Мощностью (3/1,5, 6/3, 10/5 Вт) и звуковым давлением (97/101/102 дБ); корпус, степень защиты IP30 и линия 100 В — одинаковые.

Нюансы и грабли

Скрутка входного и выходного проводов линии вместо подключения через клеммы — прибор управления не увидит обрыв/отключение этого оповещателя (нужно по два проводника на клемму).

Документация

Рубеж — Оповещатели пожарные речевые Sonar настенные SWP-103, SWP-106, SWP-110, паспорт (ред. 3)
