Разъёмы St-BNC-P, St-BNC-PV, St-BNC-2 — питание и видео камер под винт

Разъёмы под винт для видеонаблюдения: St-BNC-P — питание 12 В камеры, St-BNC-PV — BNC под винт с пружиной, St-BNC-2 — BNC с клеммной колодкой под витую пару или РК-75 Ом.

Разъёмы Space Technology St-BNC-P, St-BNC-PV и St-BNC-2

Модели семейства

St-BNC-PСиловой разъём с клеммной колодкой под винт для питания 12 Вольт камеры.
St-BNC-P
Максимальное/номинальное напряжение12..24+-25%
Ток макс. допустимый5,0А
Сопротивление изоляции20 М Ом
Длина разъема38мм
Количество соединенийне менее 1000
Рабочая температура-50…+60С
Масса брутто0,006 кг

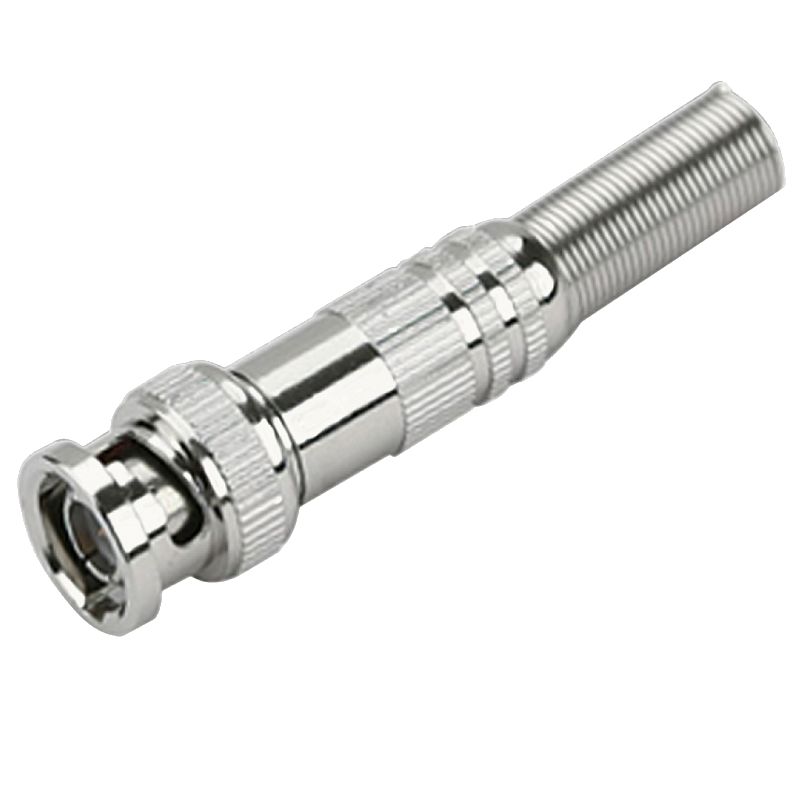

St-BNC-PVРазъём BNC под винт с пружиной для тонкого коаксиального кабеля.
St-BNC-PV
Волновое сопротивление75+-10%Ом
Максимальное/номинальное напряжение1,0+-25% Вольт
Сопротивление изоляции1,00 М Ом min DC 500V
Количество соединенийне менее 500
Рабочая температура-50…+65С
Масса брутто0,0105 кг

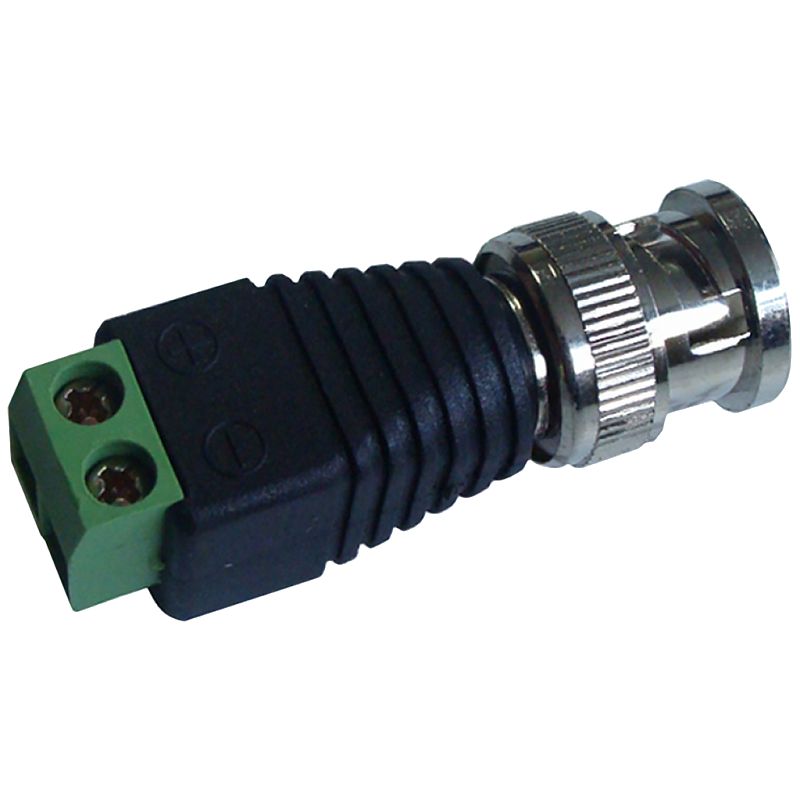

St-BNC-2Разъём BNC с клеммной колодкой (под винт) для видеосигнала по витой паре или РК-75Ом.
St-BNC-2
Максимальное/номинальное напряжение12..24+-25%
Ток макс. допустимый0,5А
Сопротивление изоляции20 М Ом
Длина разъема43 мм
Количество соединенийне менее 1000
Рабочая температура-50…+60С
Масса брутто0,0113 кг

Как это работает и подключается

Монтаж

Примеры

Камера на витой паре

St-BNC-2 выводит видеосигнал камеры на клеммы устройства передачи и приёма по кабелю типа «витая пара» или РК-75Ом.

Частые вопросы

Какой ток допускает St-BNC-P?

Максимальный допустимый ток 5,0А, напряжение 12..24+-25%.
