Видеодомофоны ST-M — мониторы для индивидуальной домофонии, 4–7 дюймов
Мониторы видеодомофона ST-M100, M101, M102 с экраном 4 и 4.3 дюйма и ST-M201, M202 на 7 дюймов с записью на SD-карту; питание от сети через встроенный блок.
Модели семейства
ST-M100/4 (S)Чёрный, экран 4” TFT LCD, дуплекс, мелодия одна.
| Дисплей | 4” TFT LCD, цветной |
| Разрешение | 480*272 |
| Видео | CVBS |
| Подключение | до 2х вызывных панелей, до 4х мониторов |
| Питание | АС 100-240В (встроенный БП) |
| Рабочая температура | 0°С...+50°С |
| Размеры | 170х117х17мм |
| Масса брутто | 0,41 кг |

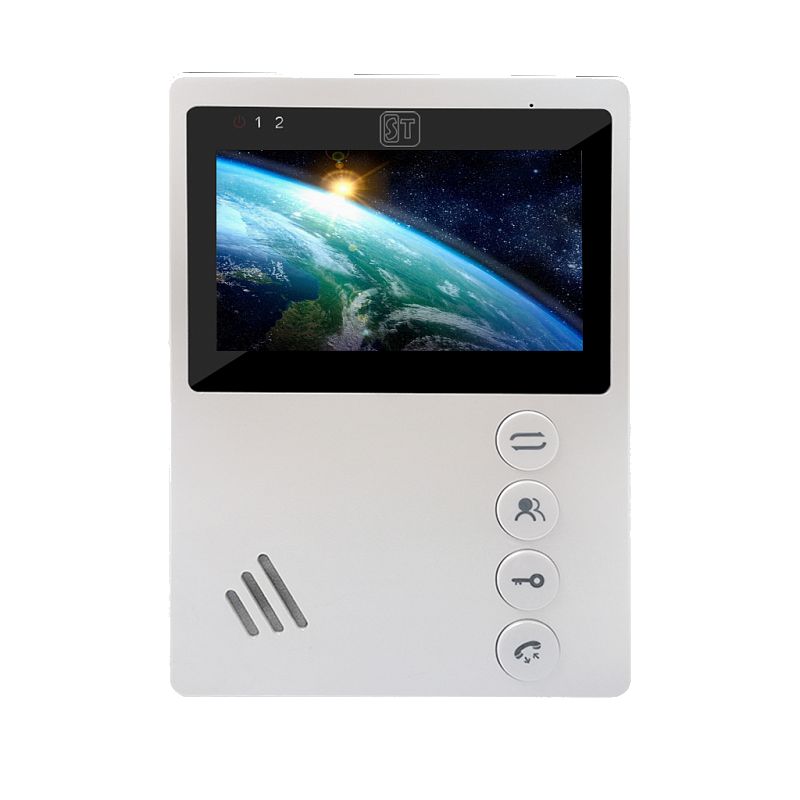

ST-M101/4 (М)Экран 4.3”, дуплекс, режима «не беспокоить» нет.
| Дисплей | 4.3” TFT LCD, цветной |
| Разрешение | 480*272 |
| Видео | CVBS |
| Подключение | до 2х вызывных панелей, до 4х мониторов |
| Питание | АС 100-240В (встроенный БП) |
| Рабочая температура | -10°С...+60°С |
| Размеры | 170х117х17мм |

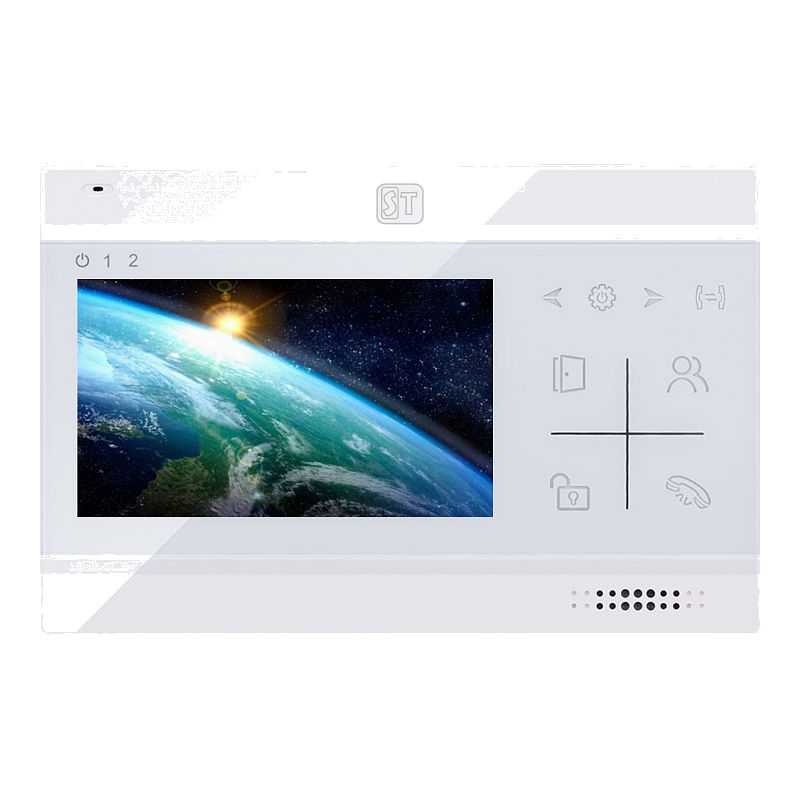

ST-M102/4 (S)Экран 4.3”, 30 мелодий, можно подключить до 2х видеокамер.
| Дисплей | 4.3” TFT LCD, цветной |
| Разрешение | 480*272 |
| Мелодии звонка | 30 |
| Подключение | до 2х вызывных панелей, до 4х мониторов, до 2х видеокамер |
| Питание | АС 100-240В (встроенный БП) |
| Рабочая температура | -10°С...+60°С |
| Размеры | 122-180х17мм |

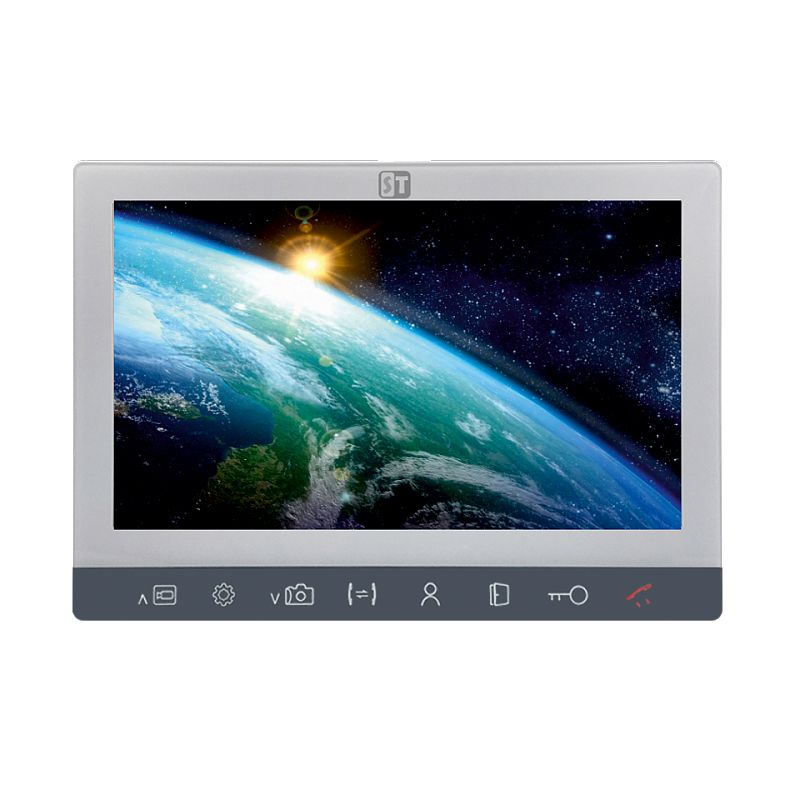

ST-M201/7 (S/SD)Экран 7”, запись фото/видео на SD-карту до 128 Гб, автоответчик и фоторамка с SD-картой.
| Дисплей | 7” TFT LCD, цветной |
| Разрешение | 1024*600 |
| Видео | CVBS/TVI/CVI/AHD/720Р/1080P |
| Подключение | до 2х вызывных панелей, до 2х видеокамер, до 6и мониторов |
| Слот SD | да, до 128 Гб (класс ≥ 10) |
| Питание | АС 100-240В (встроенный БП 12V1A) |
| Коммутация замка (ворот) | 60V/40A |
| Рабочая температура | -10°С...+60°С |
| Размеры | 200х140х23мм |

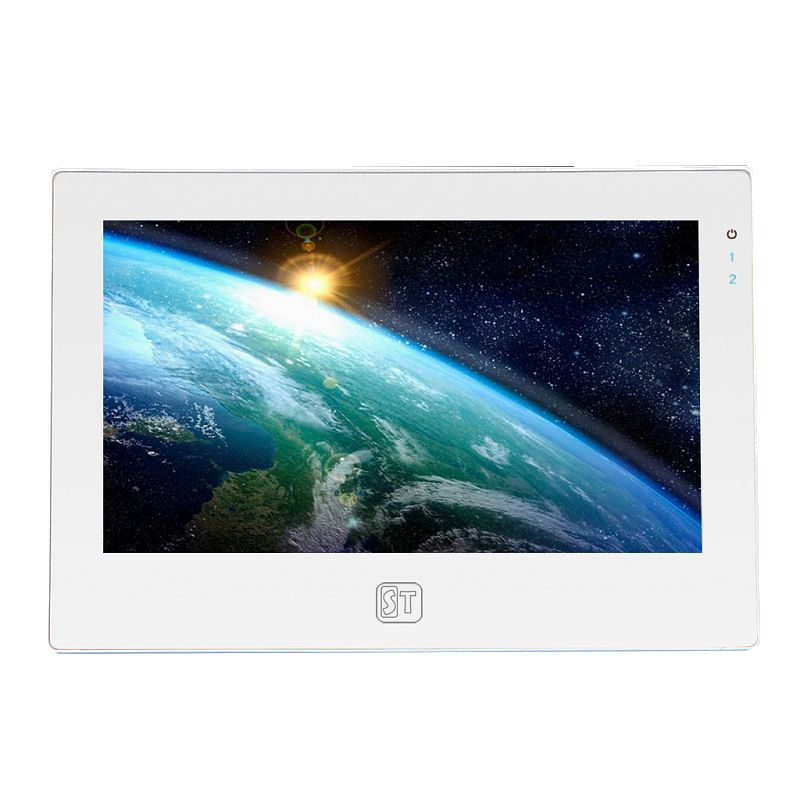

ST-M202/7 (TS/SD)Как M201, но экран сенсорный.
| Дисплей | 7” TFT LCD, цветной, сенсорный |
| Разрешение | 1024*600 |
| Видео | CVBS/TVI/CVI/AHD(720Р/1080P) |
| Подключение | до 2х вызывных панелей, до 2х видеокамер, до 6и мониторов* |
| Слот SD | да, до 128 Гб (класс ≥ 10) |
| Питание | АС 100-240В (встроенный БП 12V1A) |
| Коммутация замка (ворот) | 60V/40A |
| Рабочая температура | -10°С...+60°С |
| Размеры | 185х130х23мм |
Как это работает и подключается
- Питание сетевое АС 100-240В, блок питания встроен, кабель питания 220В входит в комплект.
- Монитор крепится накладным способом на монтажную пластину (кронштейн в комплекте).
- В комплекте соединительные кабели: 4 контакта, а у ST-M102, M201 и M202 ещё и 2 контакта.
Монтаж
- Комплект: монитор с кабелем питания 220В, крепёж, кронштейн для установки, соединительный кабель, паспорт.
- SD-карта для записи и фоторамки у M201 и M202 — класс не ниже 10, до 128 Гб.
Примеры
Квартира с вызывной панелью
Монитор ставится в квартире; к нему можно подключить до 2х вызывных панелей, а к системе — до 4х мониторов (у M201 и M202 — до 6и).
Частые вопросы
Есть ли запись?
Запись фото/видео на SD-карту есть у ST-M201 и ST-M202; у ST-M100, ST-M101 и ST-M102 слота под SD нет.
Нюансы и грабли
- У ST-M100, M101 и M102 нет записи и слота SD.
- Число мониторов у M202 на странице отмечено звёздочкой без расшифровки — уточняйте у производителя.
- Рабочий диапазон температур у ST-M100 (0°С...+50°С) уже, чем у остальных.
