Вызывные панели ST-P для индивидуальной видеодомофонии

Вызывные панели ST-P100, P102 (CVBS) и ST-P201, P202, P203 (AHD) с ИК-подсветкой и реле замка; P202 со считывателем карт, P203 ещё и с кодонаборной панелью.

Модели семейства

ST-P100 (серый)CVBS, 540TVL.

Матрица	1/4''CMOS
Разрешение	540TVL
Угол обзора (диаг./гориз.)	78°/61°
ИК подсветка	автоматическая, до 3м
Объектив	3.7мм
Питание	DС12В±10%
Класс защиты	IР68
Температура эксплуатации	-45°С...+50°С
Размеры	42х122х23мм

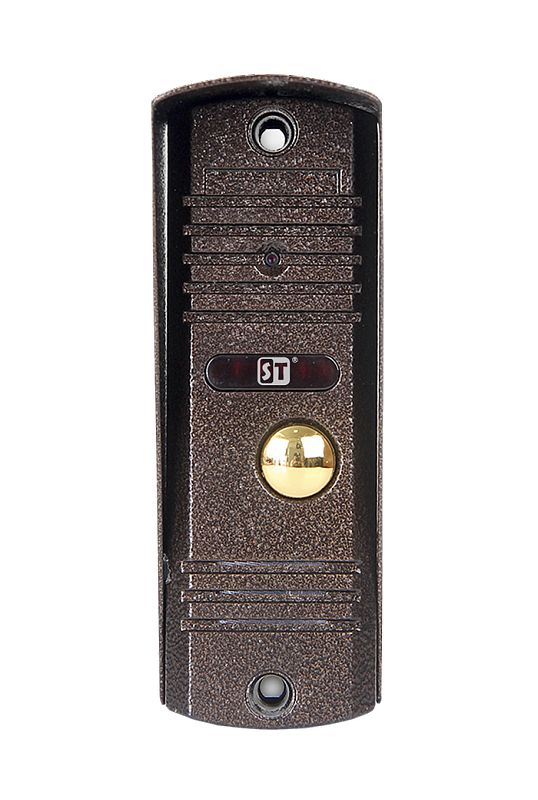

ST-P102 (медь)CVBS, 800TVL.

Матрица	1/3''CMOS
Разрешение	800TVL
Угол обзора (диаг./гориз.)	125°/83°
ИК подсветка	автоматическая, до 3м
Объектив	2.8мм
Питание	DС12В±10%
Класс защиты	IР68
Температура эксплуатации	-45°С...+50°С
Размеры	42х122х23мм

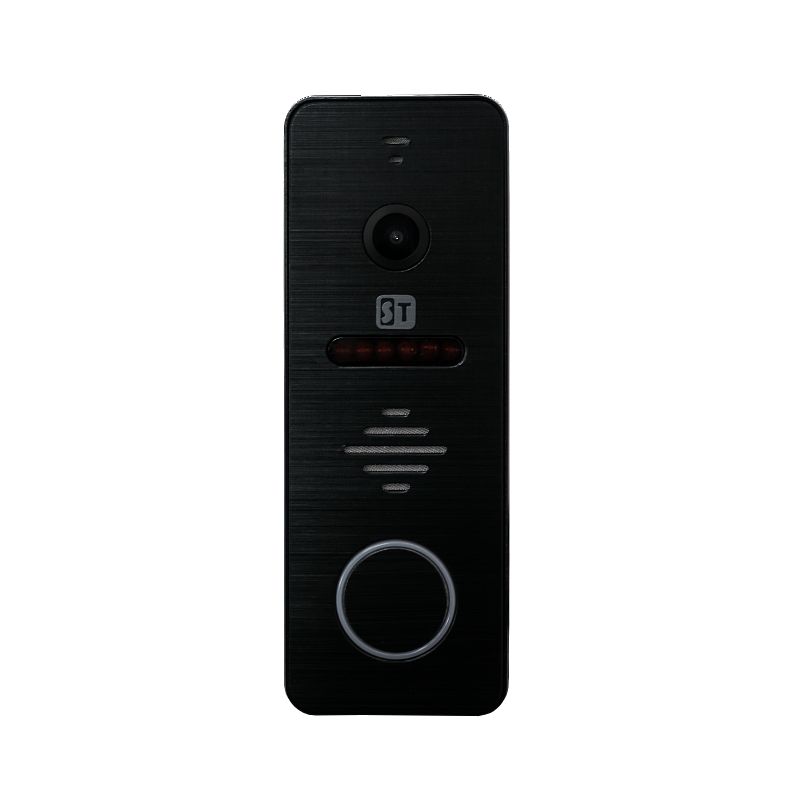

ST-P201 (чёрный)AHD 720P/1080P.

Матрица	1/2.9''CMOS
Видео	CVBS/720P/1080P
Угол обзора (диаг./гориз.)	160°/124°
ИК подсветка	автоматическая, IR до 1м
Объектив	1.9мм
Питание	DС12В±10%
Класс защиты	IР65
Коммутация замка	30V/2A125V/1A
Температура эксплуатации	-45°С...+50°С
Размеры	41.6х126.7х23мм

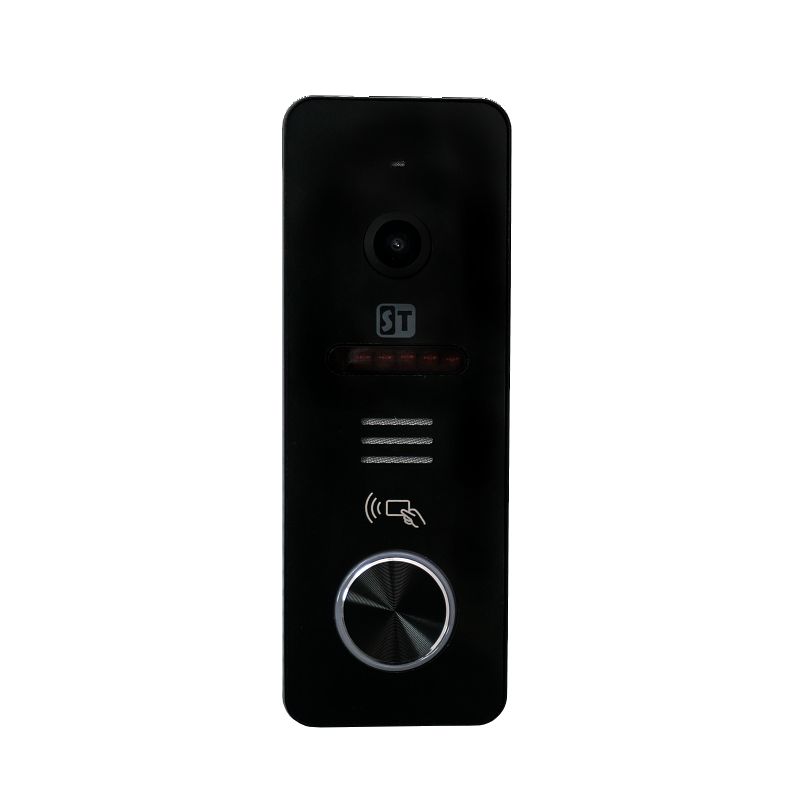

ST-P202 (чёрный)AHD, встроенный считыватель IC-карт 13.56 мГц и контроллер, до 200 карт.

Матрица	1/2.9''CMOS
Видео	CVBS/AHD
Считыватель	IC карты 13.56 мГц
Карт	до 200
Питание	DС12В±10%
Замок	электромеханическое реле, встроенный контроллер
Класс защиты	IР65
Коммутация замка	30V/2A125V/1A
Температура эксплуатации	-45°С...+60°С
Размеры	41.6х126.7х23мм

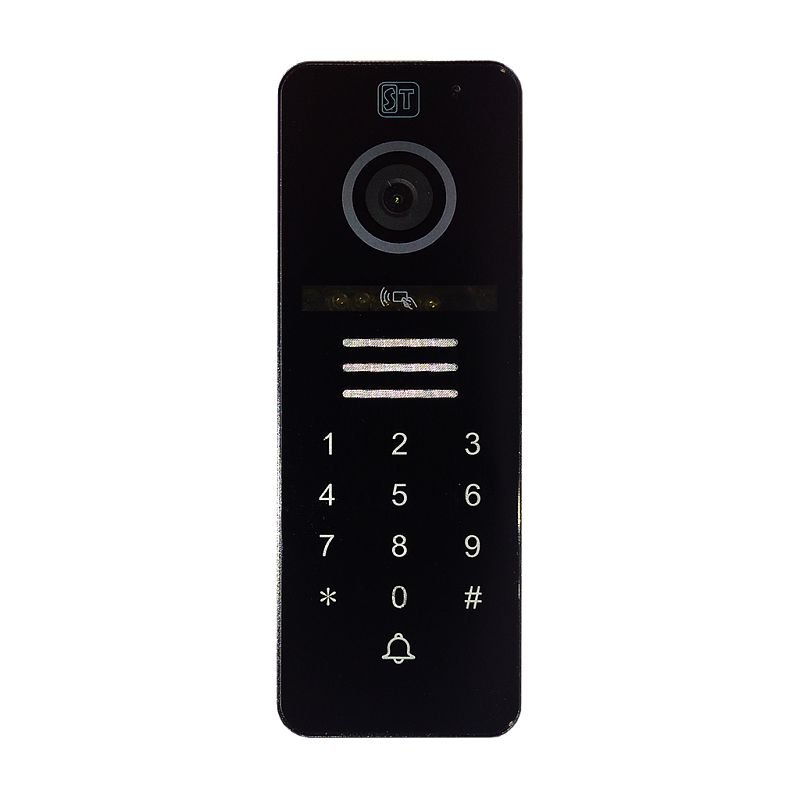

ST-P203 (чёрная)Как P202, плюс кодонаборная панель, до 200 кодов.

Матрица	1/2.9''CMOS
Видео	CVBS/AHD
Считыватель	IC карты 13.56 мГц
Карт	до 200
Кодов	до 200
Питание	DС12В±10%
Класс защиты	IР65
Коммутация замка	30V/2A125V/1A
Температура эксплуатации	-45°С...+60°С
Размеры	41.6х126.7х23мм

Как это работает и подключается

Панель подключается кабелем к монитору и замку (кабель в комплекте).
Питание DС12В±10%.
Монтаж: накладной, под углом или врезной (опция); в комплекте кронштейн для поворота панели на 30° и защитный козырёк.

Монтаж

Комплект: панель с кабелем, кронштейн для поворота на 30°, козырёк, монтажный комплект для стены, паспорт.
У P202 в комплекте четыре IC-карты и монтажная пластина, у P203 — одна IC-карта и пластина.

Примеры

Вход в подъезд или на калитку

Панель управляет замком через встроенное электромеханическое реле; P202 и P203 открывают ещё и по IC-карте.

Частые вопросы

Какие панели со считывателем?

ST-P202 и ST-P203: IC-карты 13.56 мГц, до 200 карт; P203 дополнительно с кодонаборной панелью на 200 кодов.

Нюансы и грабли

P100 и P102 выдают CVBS, P201–P203 — AHD: монитор должен принимать нужный формат.
Класс защиты у P100 и P102 — IР68, у остальных — IР65, не путайте.
Ток и напряжение замка у P100 и P102 на странице не указаны.
