Space Technology · разъёмы интерфейсные
ST-PC1 (аудио RCA) и ST-PC2 (питание) — интерфейсные разъёмы
Интерфейсные разъёмы: ST-PC1 типа RCA для коммутации аудиосигнала между устройствами и ST-PC2 для коммутации электропитания, до 5 А.
Модели семейства
ST-PC1Разъём интерфейсный типа RCA для коммутации аудио сигнала между устройствами.
| Максимальное/номинальное напряжение | max 24В-+25% |
| Ток макс. допустимый | 0,5 А |
| Сопротивление изоляции | 20 М Ом |
| Длина разъема | 38 мм |
| Рабочая температура | -50…+60С |
| Масса брутто | 0,008 кг |

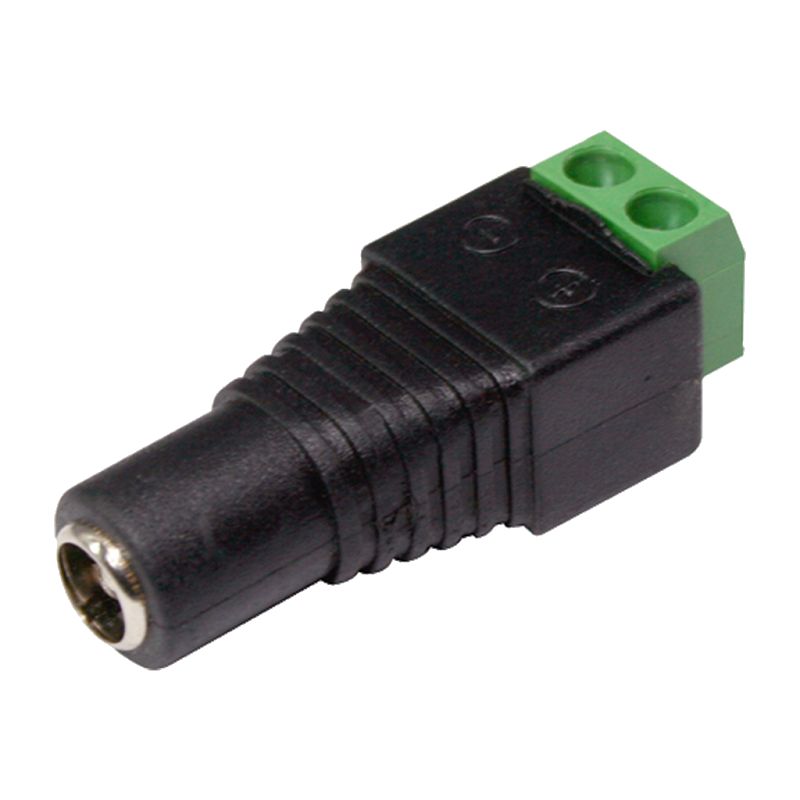

ST-PC2Разъём интерфейсный для коммутации электропитания между устройствами.
| Максимальное/номинальное напряжение | max 24В-+25% |
| Ток макс. допустимый | 5 А |
| Сопротивление изоляции | 20 М Ом |
| Длина разъема | 37 мм |
| Количество соединений | не менее 1000 раз |
| Рабочая температура | -50…+60С |
| Масса брутто | 0,010 кг |
Как это работает и подключается
- ST-PC1 коммутирует аудиосигнал, ST-PC2 — электропитание между устройствами.
Монтаж
- Максимальное напряжение обоих разъёмов — max 24В.
Примеры
Аудио к камере или микрофону
ST-PC1 — RCA-разъём для аудиосигнала; питание камеры — на ST-PC2.
Частые вопросы
Какой ток у ST-PC2?
Максимальный допустимый ток — 5 А при напряжении max 24В.
Нюансы и грабли
- Не путайте: ST-PC1 рассчитан на ток 0,5 А, ST-PC2 — на 5 А; питание не подключайте через ST-PC1.
